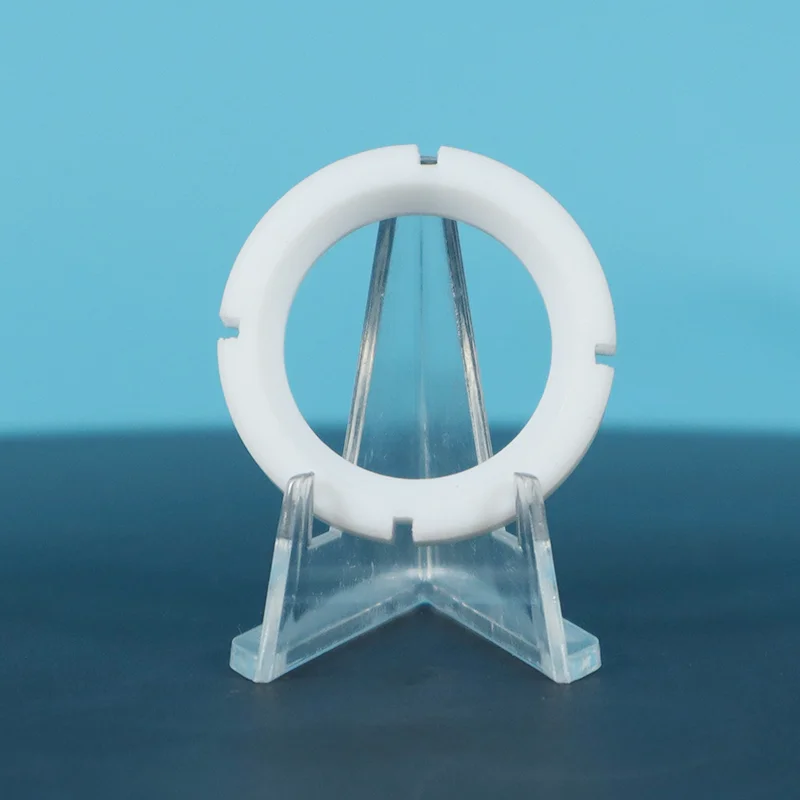

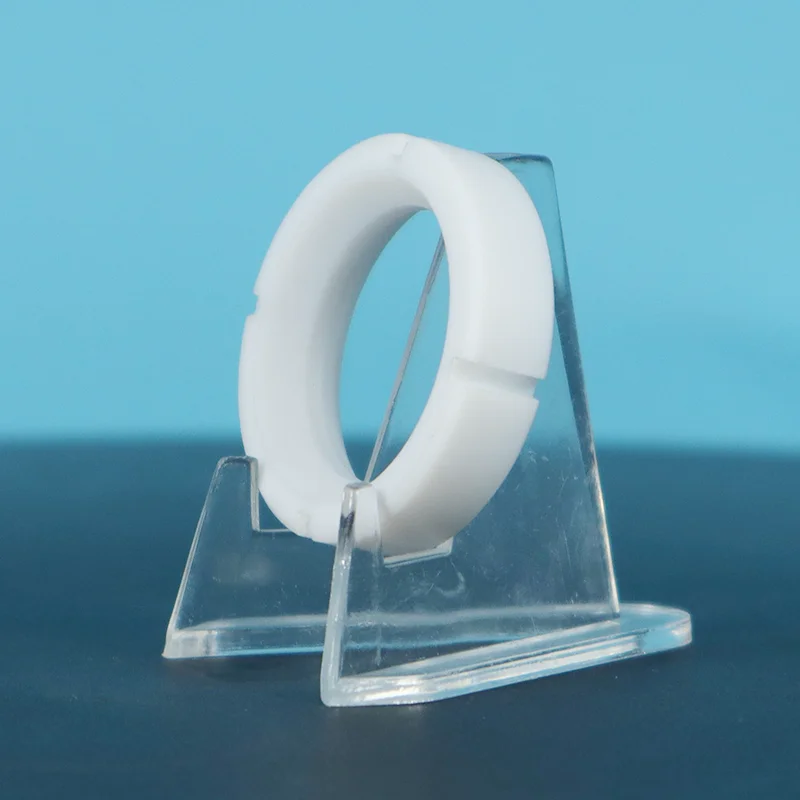

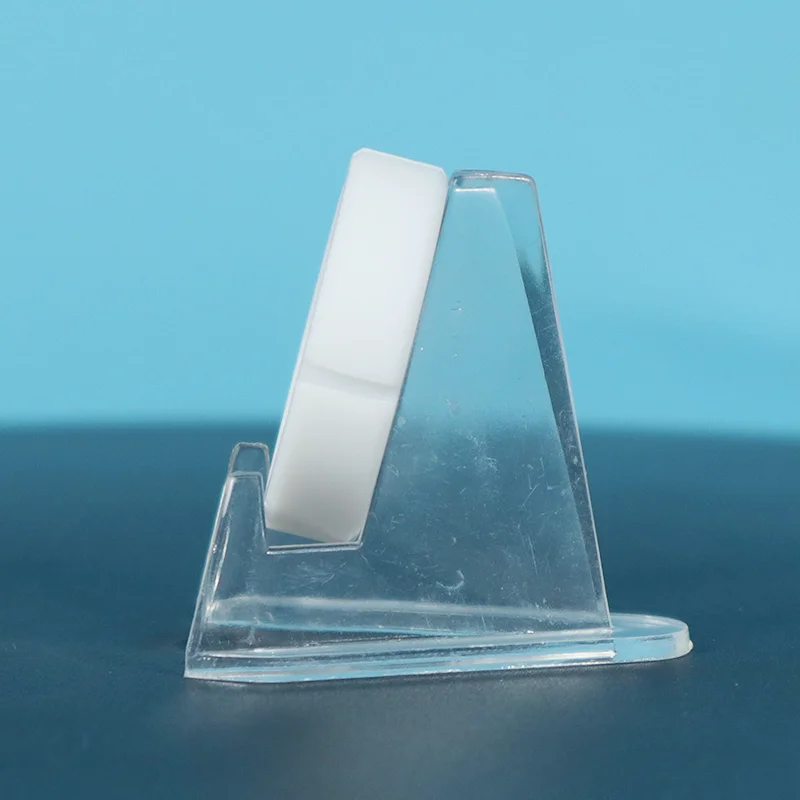

Κάθισμα βαλβίδας Virgin PTFE

Οι έδρες βαλβίδων Virgin PTFE είναι κατάλληλες για εύρος θερμοκρασιών από -180°C έως +200°C, αντέχουν σε πιέσεις έως 414 bar και είναι συμβατές με εύρος pH 0–14. σε εφαρμογές χημικών σέρβις, η διάρκεια ζωής τους είναι τρεις έως πέντε φορές μεγαλύτερη από αυτή των εξαρτημάτων από καουτσούκ ή EPDM. Η Taifno προσφέρει εξατομικευμένες λύσεις και δωρεάν δείγματα. επικοινωνήστε μαζί μας για προσφορά και τεχνική υποστήριξη.

Γιατί να επιλέξετε καθίσματα βαλβίδας PTFE Virgin;

Το πρόβλημα του υλικού του καθίσματος

Εάν χρησιμοποιείτε επί του παρόντος ελαστικές, EPDM ή μεταλλικές έδρες βαλβίδων, μπορεί να αντιμετωπίζετε ένα ή περισσότερα από αυτά τα προβλήματα:

Τρία βασικά πλεονεκτήματα

1. Καθολική χημική αντοχή: Το PTFE είναι χημικά αδρανές σε σχεδόν όλα τα οξέα, τις βάσεις, τους διαλύτες και τους υδρογονάνθρακες. Επιλύει προβλήματα σφράγισης σε χημικές, πετρελαϊκές, φαρμακευτικές και βιομηχανίες τροφίμων που άλλα υλικά δεν μπορούν να χειριστούν. Υλικό μιας θέσης για σχεδόν κάθε μέσο.

2. Στεγανό κλείσιμο με φυσαλίδες: Τα μαλακά καθίσματα από PTFE παρέχουν κλείσιμο κλάσης VI (στεγανό με φυσαλίδες), την πιο σφιχτή κατηγορία διαρροής που μπορεί να επιτευχθεί. Τα μεταλλικά καθίσματα δεν μπορούν να το πετύχουν αυτό. Το καουτσούκ μπορεί, αλλά το καουτσούκ αποτυγχάνει σε επιθετικά μέσα. Το PTFE σας παρέχει μηδενική διαρροή χωρίς τους χημικούς περιορισμούς.

3. Χαμηλότερη τριβή: Το PTFE έχει τον χαμηλότερο συντελεστή τριβής μεταξύ των στερεών υλικών (0,05-0,20), εξασφαλίζοντας ομαλή λειτουργία της βαλβίδας, χαμηλές απαιτήσεις ροπής και μειωμένη φθορά του ενεργοποιητή. Χωρίς κόλλημα. Καμία ταλαιπωρία. Χωρίς συσσώρευση πολυμέσων.

Σύγκριση: PTFE έναντι άλλων υλικών καθισμάτων

Σύγκριση Κόστους & Απόδοσης

Σύγκριση απόδοσης

Οδηγός γρήγορης επιλογής

Εφαρμογές

Πρωτογενείς Βιομηχανίες

Τυπικός Εξοπλισμός

Πλωτές και σφαιρικές βαλβίδες που τοποθετούνται σε κορμό

Βαλβίδες πεταλούδας

Βαλβίδες πύλης και βαλβίδες σφαιρών

Βαλβίδες βύσματος

Βαλβίδες ελέγχου

Βαλβίδες αντεπιστροφής

Εφαρμογές πραγματικού κόσμου

Μελέτη περίπτωσης 1: TFM™ Τροποποιημένο PTFE Επιλύθηκε το πρόβλημα διείσδυσης

Πρόκληση: Ένας πελάτης κατασκευαστή σφαιρικής βαλβίδας χρησιμοποιούσε έδρες βαλβίδων PTFE που δεν παρείχαν επαρκή αντίσταση στην παραμόρφωση, τη φθορά και τη διείσδυση. Το PTFE είχε επίσης μια τάση να διογκώνεται και να συστέλλεται, δημιουργώντας ατελές σφράγισμα.

Λύση: Αλλαξε το υλικό έδρασης βαλβίδας σε PTFE τροποποιημένο TFM™, με πολύ μεγαλύτερη αντίσταση παραμόρφωσης και χαμηλότερο ρυθμό διείσδυσης. Το υλικό παρείχε επίσης ένα πιο ομαλό φινίρισμα επιφάνειας, μειώνοντας την τριβή και βελτιώνοντας τη στεγανοποίηση από μπάλα σε κάθισμα.

Αποτέλεσμα: Το νέο κάθισμα προσέφερε καλύτερη αντίσταση στη διείσδυση, βελτιωμένη σταθερότητα διαστάσεων και βελτιωμένη δομική ακεραιότητα. Ο κατασκευαστής παράγει τώρα έδρες βαλβίδων σε μεγέθη από ¾ έως 54 ίντσες, με εφαρμογές στη χημική επεξεργασία, αιθανόλη, πετρέλαιο και φυσικό αέριο, σιδηροδρομικές γραμμές, χαρτί και βιομηχανίες τροφίμων.

Κατώτατη γραμμή: Μία αλλαγή υλικού έλυσε τρία προβλήματα, τη διείσδυση, την παραμόρφωση και την τριβή. Δεν χρειάζονται περαιτέρω αντικαταστάσεις.

Μελέτη περίπτωσης 2: Διπλάσια διάρκεια ζωής καθίσματος PTFE

Πρόκληση: Ένας κατασκευαστής συμπυκνωμένου ποτού αντιμετώπισε αστοχία σφράγισης στις βαλβίδες πεταλούδας λόγω επιθετικών χημικών αρωματικών ουσιών σε θερμοκρασίες κάτω των 50°C και πίεση κάτω από 5 bar. Η σφραγίδα OEM FPM διογκωνόταν, ζάρωσε και ξεφλούδιζε κάτω από χημική επίθεση.

Λύση: Αντικαταστάθηκε το FPM με κάθισμα που βασίζεται σε PTFE.

Αποτέλεσμα: Το νέο κάθισμα με PTFE διήρκεσε 3 μήνες, σε σύγκριση με το αρχικό κάθισμα FPM που διήρκεσε 1,5 μήνα. Διπλασιάστηκε η διάρκεια ζωής. Μειωμένος χρόνος διακοπής συντήρησης κατά 50%.

Κατώτατη γραμμή: Απλή αναβάθμιση υλικού. 2 φορές μεγαλύτερη διάρκεια ζωής. Ο μισός χρόνος διακοπής.

Μελέτη περίπτωσης 3: PTFE με γυαλί — 8x μεγαλύτερη διάρκεια ζωής

Πρόκληση: Μια επιχείρηση εξόρυξης αντικαθιστούσε τις έδρες βαλβίδων κάθε 4-6 εβδομάδες σε βαλβίδες πολτού που χειρίζονταν λειαντικά σωματίδια μεταλλεύματος. Τα καθίσματα Virgin PTFE φθείρονταν γρήγορα, προκαλώντας συχνές διακοπές στην παραγωγή.

Λύση: Αναβαθμισμένα σε καθίσματα PTFE γεμάτα γυαλί με βελτιωμένη αντοχή στη φθορά και αντοχή.

Αποτέλεσμα: Οι θέσεις διήρκεσαν 8 μήνες, 8 φορές περισσότερο από το παρθένο PTFE. Ο χρόνος λειτουργίας παραγωγής βελτιώθηκε σημαντικά. Τα διαστήματα συντήρησης παρατάθηκαν από εβδομάδες σε μήνες.

Κατώτατη γραμμή: Μία αλλαγή. 8 φορές μεγαλύτερη διάρκεια ζωής. 80% μείωση του χρόνου διακοπής λειτουργίας.

Σημείωση: Τα πραγματικά αποτελέσματα της υπόθεσης διαφέρουν ανάλογα με τις συνθήκες εφαρμογής. Επικοινωνήστε μαζί μας για συστάσεις για συγκεκριμένες εφαρμογές.

Τεχνικές Προδιαγραφές

Διαθέσιμοι βαθμοί

Διασφάλιση Ποιότητας

Υλικό 100% Παρθένου Ρητίνης — χωρίς άλεσμα, χωρίς ανακυκλωμένο υλικό. Σταθερή ποιότητα, παρτίδα μετά από παρτίδα.

Πλήρης ιχνηλασιμότητα — Κάθε παρτίδα που μπορεί να ανιχνευθεί από την πρώτη ύλη έως το τελικό προϊόν. Πιστοποιητικά υλικού διαθέσιμα κατόπιν αιτήματος.

Επεξεργασία Ακρίβειας — Καθίσματα επεξεργασμένα με ακρίβεια έως αυστηρές ανοχές (ακρίβεια ±0,1 mm) με χρήση τόρνων CNC.

Πιστοποιημένο κατά ISO 9001 — Διαδικασίες παραγωγής πιστοποιημένες βάσει συστημάτων διαχείρισης ποιότητας ISO.

Διαθέσιμοι βαθμοί συμβατοί με τον FDA — Οι ποιότητες Virgin PTFE πληρούν τις απαιτήσεις του FDA 21 CFR 177.1550.

Υποστήριξη προσαρμοσμένης σχεδίασης — Μηχανική υποστήριξη για τη βελτιστοποίηση της γεωμετρίας της έδρας για τη συγκεκριμένη σχεδίαση βαλβίδας.

FAQ

Ε: Τι είναι το Virgin PTFE Valve Seat και πώς μπορώ να ξέρω εάν το δικό μου χρειάζεται αντικατάσταση;

Α: Το εξάρτημα στεγανοποίησης όπου η σφαίρα, ο δίσκος ή το βύσμα συναντά το σώμα της βαλβίδας. Το PTFE παρέχει καθολική χημική αντοχή, χαμηλή τριβή και στεγανό κλείσιμο κλάσης VI.

Αντικαταστήστε όταν δείτε: διαρροή μέσω της κλειστής βαλβίδας, υψηλότερη από την κανονική ροπή λειτουργίας, ορατή φθορά ή χάραξη ή μετά από παρατεταμένο σέρβις σε απαιτητικές συνθήκες.

Εάν δεν είστε σίγουροι, στείλτε μας μια φωτογραφία και τις προδιαγραφές της βαλβίδας σας, θα σας βοηθήσουμε να κάνετε τη διάγνωση.

Ε: Virgin PTFE έναντι πλήρωσης PTFE, ποια κατηγορία ταιριάζει στη βαλβίδα μου;

Α: Τρεις ερωτήσεις που πρέπει να κάνετε στον εαυτό σας:

Είναι τα μέσα σας καθαρά ή λειαντικά; Clean → Virgin PTFE. Λειαντικό → Γυάλινο.

Είναι υψηλή η θερμοκρασία ή χρειάζεστε απαγωγή θερμότητας; → Γεμάτο άνθρακα.

Είναι ανησυχία η διείσδυση ή χρειάζεστε τη μεγαλύτερη διάρκεια ζωής; → TFM™ τροποποιήθηκε.

Γρήγορος κανόνας: Virgin PTFE για καθαρότητα και συμμόρφωση με τον FDA. Γεμισμένο PTFE για αντοχή, αντοχή στη φθορά και μεγάλη διάρκεια ζωής.

Στείλτε μας τα μέσα, τη θερμοκρασία, την πίεση σας, προτείνουμε τον σωστό βαθμό σε μία απάντηση.

Ε: Ποια είναι τα όρια και το πιο συνηθισμένο λάθος;

ΕΝΑ: Θερμοκρασία: -180°C έως +200°C.

Πίεση: έως 414 bar, ποικίλλει ανά κατηγορία και σχεδιασμό.

Χημικά όρια:

Γεμισμένο με γυαλί: Όχι για HF ή ισχυρά αλκάλια

Γεμάτο άνθρακα: Όχι για ισχυρά οξειδωτικά

Virgin PTFE & TFM™: Όχι για λιωμένα αλκαλικά μέταλλα ή αέριο φθόριο

Το πιο συνηθισμένο λάθος: Υπερσυμπίεση. Το PTFE απαιτεί ακριβή δύναμη έδρασης. Η υπερβολική συμπίεση βλάπτει το κάθισμα. πολύ λίγο προκαλεί διαρροή.
