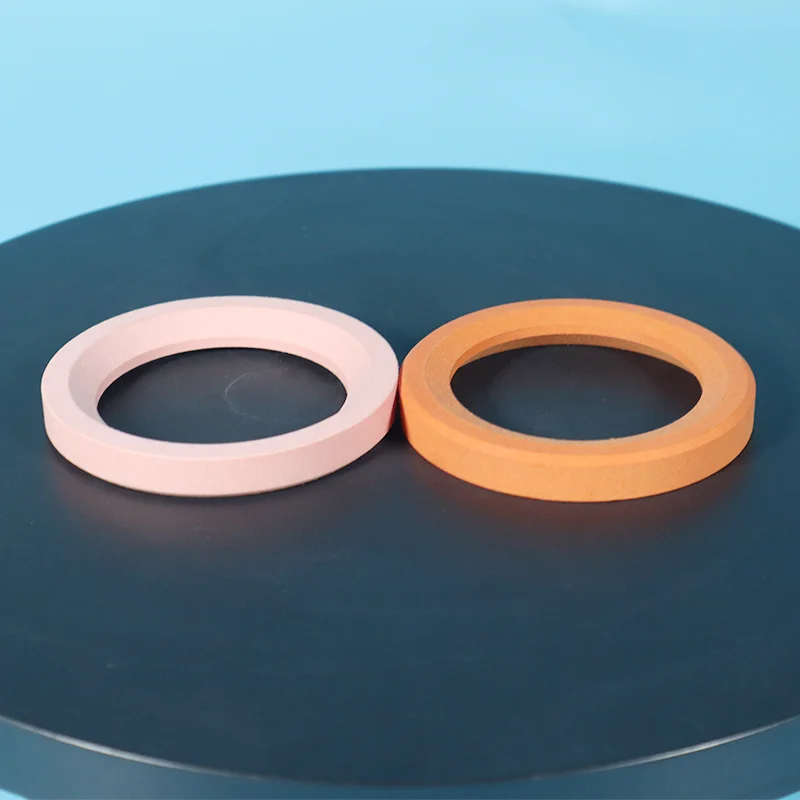

Γεμισμένο Τροποποιημένο κάθισμα βαλβίδας PTFE

Οι έδρες βαλβίδων με πλήρωση τροποποιημένου PTFE κατασκευάζονται με ακρίβεια ενσωματώνοντας ίνες γυαλιού, ίνες άνθρακα ή προηγμένες τροποποιημένες ρητίνες, ενισχύοντας έτσι τη μηχανική αντοχή και τη σταθερότητα των διαστάσεων χωρίς να διακυβεύεται η χημική αντοχή.

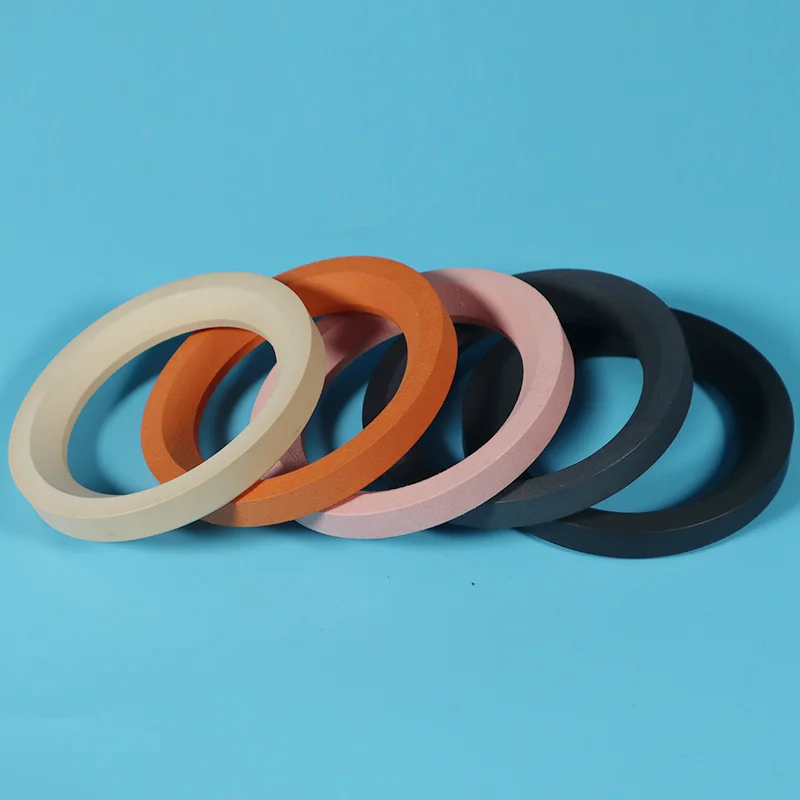

Η Taifno είναι ένας εξειδικευμένος κατασκευαστής με εσωτερικές δυνατότητες Ε&Α και παραγωγής. Τα προϊόντα μας συμμορφώνονται με πολλαπλές διεθνείς πιστοποιήσεις, συμπεριλαμβανομένων των προτύπων CE και FDA, και είναι διαθέσιμα σε μια ποικιλία τροποποιημένων προδιαγραφών, όπως ποιότητες γεμάτες με ίνες γυαλιού, ανθρακονήματα, γεμιστό με δισουλφίδιο μολυβδαινίου (MoS2) και τροποποιημένες με TFM™ ποιότητες.

Γιατί να επιλέξετε γεμισμένα, τροποποιημένα καθίσματα βαλβίδας PTFE;

Το Πρόβλημα της Virgin PTFE

Τρία βασικά πλεονεκτήματα

1. Ενισχυμένη αντίσταση ερπυσμού

Το τυπικό PTFE παραμορφώνεται μόνιμα υπό παρατεταμένο φορτίο, οδηγώντας σε διαρροή και συχνή αντικατάσταση. Οι τροποποιημένες ενώσεις PTFE, συμπεριλαμβανομένων των τροποποιημένων ρητινών TFM™ και των ποιοτήτων γεμισμένων με γυαλί/άνθρακα, αντιστέκονται στην παραμόρφωση υπό φορτίο και διατηρούν τη δύναμη στεγανοποίησης κατά την εκτεταμένη χρήση. Το αποτέλεσμα είναι μια έδρα βαλβίδας που συγκρατεί τη ροπή περισσότερο και σφραγίζει πιο σφιχτά.

2. Ανώτερη αντίσταση στη φθορά

Οι έδρες βαλβίδων σε λειαντικά μέσα, πολτούς, άμμο ή κρυσταλλικά υγρά, φθείρονται γρήγορα. Το PTFE με γυαλί προσφέρει αυξημένη αντοχή σε θλίψη και ακαμψία, ενώ οι ποιότητες με πλήρωση άνθρακα παρέχουν χαμηλή τριβή και απαγωγή θερμότητας. Οι βελτιώσεις αντοχής στη φθορά μπορούν να παρατείνουν τη διάρκεια ζωής 3-5 φορές περισσότερο από το παρθένο PTFE.

3. Χαμηλότερος ρυθμός διείσδυσης

Σε κρίσιμες χημικές υπηρεσίες, τα μέσα μπορούν να διεισδύσουν αργά μέσα από το παρθένο PTFE, να επιτεθούν στο σώμα της βαλβίδας ή να διαφύγουν στην ατμόσφαιρα. Οι τροποποιημένες ρητίνες PTFE όπως το TFM™ PTFE έχουν πιο πυκνή δομή πολυμερούς, μειώνοντας σημαντικά τη διείσδυση και βελτιώνοντας την ακεραιότητα της σφράγισης.

Σύγκριση: Τροποποιημένο PTFE έναντι Virgin PTFE

Σύγκριση Κόστους & Απόδοσης

Βασική πληροφόρηση: Το Virgin PTFE κοστίζει λιγότερο εκ των προτέρων — αλλά αν το αντικαθιστάτε κάθε 6-12 μήνες, το σωρευτικό κόστος ανταλλακτικών + εργασίας + χρόνου διακοπής λειτουργίας υπερβαίνει γρήγορα το κόστος ενός τροποποιημένου καθίσματος PTFE που διαρκεί 3-5 χρόνια.

Σύγκριση απόδοσης

Εφαρμογές

Πρωτογενείς Βιομηχανίες

Τυπικός Εξοπλισμός

Πλωτές και σφαιρικές βαλβίδες που τοποθετούνται σε κορμό

Βαλβίδες πεταλούδας

Βαλβίδες πύλης και βαλβίδες σφαιρών

Βαλβίδες βύσματος

Βαλβίδες ελέγχου και βαλβίδες στραγγαλισμού

Εφαρμογές πραγματικού κόσμου

Μελέτη περίπτωσης 1: 4x Παράταση διάρκειας ζωής με τροποποιημένο PTFE

Πρόκληση: Ένα χημικό εργοστάσιο αντικαθιστούσε τις έδρες βαλβίδων PTFE σε βαλβίδες ελέγχου που χειρίζονταν επιθετικό οξύ κάθε 8-10 μήνες λόγω παραμόρφωσης ερπυσμού και διαρροής. Ο χρόνος διακοπής για την αντικατάσταση κοστίζει 5.000 $ ανά βαλβίδα ανά συμβάν.

Λύση: Μετάβαση σε καθίσματα PTFE τροποποιημένα TFM™ με βελτιωμένη αντίσταση ερπυσμού και σταθερότητα διαστάσεων.

Αποτέλεσμα: Οι θέσεις διήρκεσαν πάνω από 3 χρόνια, 4 φορές περισσότερο από το παρθένο PTFE. Εξαλείφθηκαν 3 συμβάντα αντικατάστασης ανά βαλβίδα.

Συνολική εξοικονόμηση: 15.000 $ ανά βαλβίδα για 3 χρόνια, συν μειωμένους κινδύνους εργασίας και ασφάλειας.

Μελέτη περίπτωσης 2: Επιλύθηκε το πρόβλημα διαπέρασης σφαιρικής βαλβίδας

Πρόκληση: Ένας πελάτης κατασκευαστή σφαιρικής βαλβίδας χρησιμοποιούσε έδρες βαλβίδων PTFE που δεν παρείχαν επαρκή αντίσταση στην παραμόρφωση, τη φθορά και τη διείσδυση. Το PTFE είχε επίσης μια τάση να διογκώνεται και να συστέλλεται, δημιουργώντας ατελές σφράγισμα.

Ο κατασκευαστής συνεργάστηκε με ειδικούς στα υλικά για να αλλάξει το υλικό της έδρας της βαλβίδας σε PTFE τροποποιημένο TFM™, το οποίο πρόσφερε πολύ μεγαλύτερη αντοχή στην παραμόρφωση και χαμηλότερο ρυθμό διείσδυσης από το τυπικό PTFE.

Το υλικό παρείχε επίσης ένα πιο ομαλό φινίρισμα επιφάνειας, μειώνοντας την τριβή και βελτιώνοντας τη στεγανοποίηση από μπάλα σε κάθισμα.

Αποτέλεσμα: Το νέο κάθισμα προσέφερε καλύτερη αντίσταση στη διείσδυση, βελτιωμένη σταθερότητα διαστάσεων και βελτιωμένη δομική ακεραιότητα. Ο κατασκευαστής παράγει τώρα αυτές τις έδρες βαλβίδων σε μεγέθη από ¾ έως 54 ίντσες σε διάμετρο, με εφαρμογές στη χημική επεξεργασία, αιθανόλη, πετρέλαιο και φυσικό αέριο, σιδηροδρομικές γραμμές, χαρτί και βιομηχανίες τροφίμων.

Μελέτη περίπτωσης 3: PTFE με γυαλί για σέρβις πολτού

Πρόκληση: Μια επιχείρηση εξόρυξης αντικαθιστούσε τις έδρες βαλβίδων κάθε 4-6 εβδομάδες σε βαλβίδες πολτού που χειρίζονταν λειαντικά σωματίδια μεταλλεύματος. Τα παρθένα καθίσματα από PTFE φθείρονταν γρήγορα, προκαλώντας συχνές διακοπές παραγωγής.

Λύση: Αναβαθμισμένα σε καθίσματα PTFE γεμάτα γυαλί με βελτιωμένη αντοχή στη φθορά και αντοχή.

Αποτέλεσμα: Οι θέσεις διήρκεσαν 8 μήνες, 8 φορές περισσότερο από το παρθένο PTFE. Ο χρόνος λειτουργίας παραγωγής αυξήθηκε σημαντικά. Τα διαστήματα συντήρησης παρατάθηκαν από εβδομάδες σε μήνες.

Σημείωση: Τα πραγματικά αποτελέσματα της υπόθεσης διαφέρουν ανάλογα με τις συνθήκες εφαρμογής. Επικοινωνήστε μαζί μας για συστάσεις για συγκεκριμένες εφαρμογές.

Τεχνικές Προδιαγραφές

Επιλογές βαθμού υλικού

Γιατί να επιλέξετε Taifno;

Υλικό 100% Παρθένου Ρητίνης — χωρίς άλεσμα, χωρίς ανακυκλωμένο υλικό. Σταθερή ποιότητα, παρτίδα μετά από παρτίδα.

Πλήρης ιχνηλασιμότητα — Κάθε παρτίδα που μπορεί να ανιχνευθεί από την πρώτη ύλη έως το τελικό προϊόν. Πιστοποιητικά υλικού διαθέσιμα κατόπιν αιτήματος.

Επεξεργασία Ακρίβειας — Τα καθίσματα είναι επεξεργασμένα με μηχανική ακρίβεια σε αυστηρές ανοχές (διαθέσιμη ακρίβεια 0,1 mm) χρησιμοποιώντας τόρνους CNC.

Πιστοποίηση ISO — Διαδικασίες παραγωγής πιστοποιημένες σύμφωνα με τα συστήματα διαχείρισης ποιότητας ISO.

Διαθέσιμοι βαθμοί συμβατοί με το FDA — Το Virgin PTFE και οι επιλεγμένες τροποποιημένες ποιότητες πληρούν τις απαιτήσεις του FDA 21 CFR 177.1550.

Υποστήριξη προσαρμοσμένης σχεδίασης — Μηχανική υποστήριξη για τη βελτιστοποίηση της γεωμετρίας της έδρας για τη συγκεκριμένη σχεδίαση βαλβίδας.

FAQ

Ε: Τι είναι μια γεμάτη τροποποιημένη έδρα βαλβίδας PTFE και πότε πρέπει να κάνω αναβάθμιση από παρθένο PTFE;

Α: Τα τροποποιημένα καθίσματα βαλβίδων PTFE προσθέτουν υλικά πλήρωσης όπως ίνες γυαλιού, άνθρακα ή προηγμένες ρητίνες για τη βελτίωση της μηχανικής αντοχής, της αντοχής σε ερπυσμό και της αντοχής στη φθορά, διατηρώντας παράλληλα τη χημική αντοχή του PTFE.

Αναβάθμιση όταν: Τα τρέχοντα παρθένα καθίσματα PTFE παραμορφώνονται υπό πίεση, φθείρονται πρόωρα ή επιτρέπουν τη διείσδυση των μέσων. Σε αυτές τις περιπτώσεις, το τροποποιημένο PTFE μπορεί να παρατείνει τη διάρκεια ζωής 3-5 φορές, μειώνοντας το χρόνο διακοπής λειτουργίας και το συνολικό κόστος.

Ε: Τροποποιημένο με γυαλί έναντι πλήρωσης άνθρακα έναντι τροποποιημένου TFM™, ποια κατηγορία ταιριάζει στη βαλβίδα μου;

Α: Τρεις βαθμοί, τρεις διαφορετικές εφαρμογές:

Γεμισμένο με γυαλί: Λειαντικά μέσα, πολτούς, υψηλό φορτίο, υψηλότερη αντοχή στη φθορά και αντοχή. Όχι για HF ή ισχυρά αλκάλια.

Γεμάτο άνθρακα: Υψηλή ταχύτητα, στεγνή λειτουργία, απαγωγή θερμότητας, καλύτερη θερμική αγωγιμότητα και χαμηλή τριβή. Όχι για ισχυρά οξειδωτικά.

Τροποποιημένο TFM™: Ευαίσθητο στη διείσδυση, θερμικός κύκλος, κρίσιμες χημικές υπηρεσίες, πυκνότερη δομή, καλύτερη ανάκτηση του στρες. Υψηλότερο κόστος, αλλά μεγαλύτερη διάρκεια ζωής.

Γρήγορος κανόνας:

Χρειάζεστε αντοχή στην τριβή; Γεμιστά με γυαλί.

Χρειάζεστε απαγωγή θερμότητας; Γεμάτο με άνθρακα.

Χρειάζεστε έλεγχο διείσδυσης και μεγάλη διάρκεια ζωής; TFM™.

Ε: Ποια είναι τα όρια και το πιο συνηθισμένο λάθος εγκατάστασης;

ΕΝΑ: Θερμοκρασία: -180°C έως +200°C (εξαρτάται από τον βαθμό).

Πίεση: έως 414 bar — ποικίλλει ανάλογα με το σχέδιο και το υλικό.

Χημικά όρια:

Γεμισμένο με γυαλί: Όχι για HF ή ισχυρά αλκάλια — το γυαλί αντιδρά

Γεμάτο άνθρακα: Όχι για ισχυρά οξειδωτικά — ο άνθρακας οξειδώνεται

Virgin PTFE & TFM™: Όχι για λιωμένα αλκαλικά μέταλλα ή αέριο φθόριο

Το πιο συνηθισμένο λάθος: Υπερσυμπίεση. Το τροποποιημένο PTFE είναι πιο σκληρό από το παρθένο PTFE και απαιτεί ακριβή δύναμη έδρασης. Η υπερβολική συμπίεση βλάπτει το κάθισμα. πολύ λίγο προκαλεί διαρροή.
