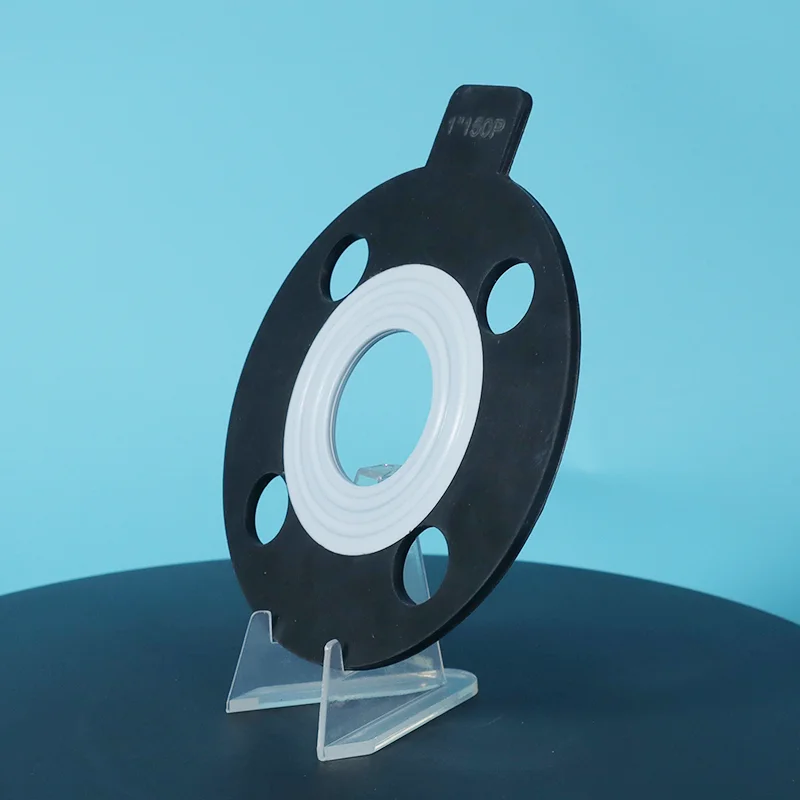

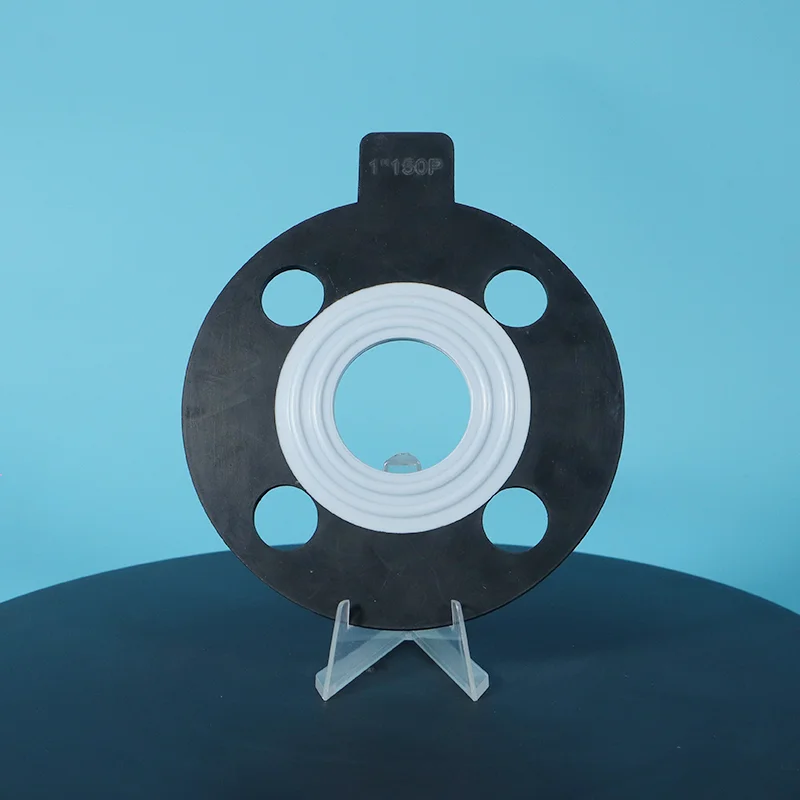

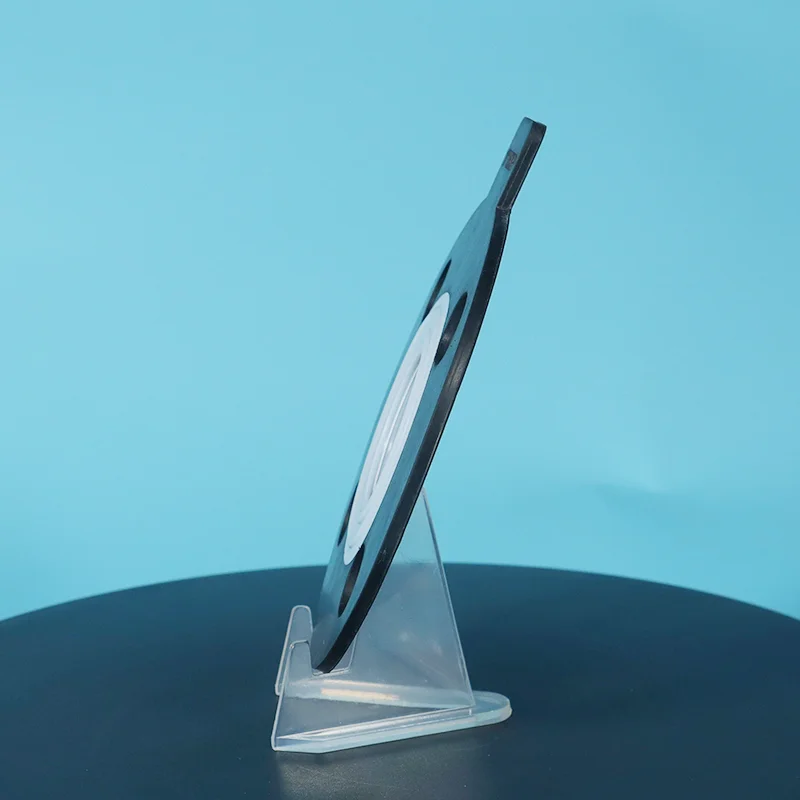

Λαστιχένια φλάντζα φακέλου PTFE με γραμμή υδατογραφήματος

Το ελαστικό παρέμβυσμα φακέλου PTFE με γραμμή υδατογραφήματος είναι ένας πυρήνας από καουτσούκ πλήρως ενθυλακωμένος σε PTFE, με μοτίβο κυματισμού νερού (οδοντωτό) στην επιφάνεια σφράγισης. Η επίστρωση PTFE παρέχει καθολική χημική αντοχή (pH 0-14). Η επιφάνεια κυματισμού του νερού είναι το κλειδί, παρέχει αξιόπιστη στεγανοποίηση σε χαμηλή ροπή, αποτρέποντας τη φθορά της φλάντζας σε φλάντζες με γυάλινη επένδυση και πλαστικές φλάντζες.

Στείλτε το μέγεθος, τα μέσα και τη θερμοκρασία της φλάντζας σας στο Taifno, μπορούμε να προσφέρουμε προσαρμοσμένες λύσεις και άμεσες εργοστασιακές τιμές.

Τι είναι μια ελαστική φλάντζα φακέλου PTFE με γραμμή υδατογραφήματος;

Ένα παρέμβυσμα με επίστρωση PTFE είναι ένα σύνθετο παρέμβυσμα στεγανοποίησης που αποτελείται από έναν πυρήνα από καουτσούκ πλήρως ενθυλακωμένο σε μια επίστρωση PTFE, με ένα μοτίβο κυματισμού νερού (οδοντωτό) στην επιφάνεια σφράγισης. Αυτός ο σχεδιασμός συνδυάζει τη συμπιεστότητα του καουτσούκ με τη χημική αντοχή του PTFE και τη λαβή στεγανοποίησης ενός σχεδίου οδοντωτής επιφάνειας.

Δομή:

Rubber Core: Παρέχει συμπιεστότητα, ανάκτηση και συμβατότητα σε ανώμαλες φλάντζες

Επικάλυψη PTFE: Παρέχει καθολική χημική αντοχή (pH 0-14), αντικολλητική επιφάνεια και αποτρέπει τη μόλυνση των μέσων

Επιφάνεια κυματισμού νερού: Το οδοντωτό μοτίβο στην επιφάνεια στεγανοποίησης παρέχει αξιόπιστη λαβή στεγανοποίησης κάτω από χαμηλή ροπή στρέψης — αποτρέπει την ολίσθηση και μειώνει τις απαιτήσεις φορτίου μπουλονιού

Βασικά χαρακτηριστικά:

Σφράγιση χαμηλής ροπής: Η επιφάνεια κυματισμού του νερού πιάνει την επιφάνεια της φλάντζας με λιγότερο φορτίο μπουλονιού από το λείο PTFE, προστατεύει τις εύθραυστες φλάντζες

Φιλικό προς τη φλάντζα: Ο μαλακός πυρήνας από καουτσούκ και η επίστρωση PTFE προστατεύουν τις φλάντζες με επένδυση από γυαλί, πλαστικό και FRP

Χημική αντοχή: Η επίστρωση PTFE παρέχει αντίσταση στο pH 0-14, προστατεύει τον πυρήνα από καουτσούκ από χημική επίθεση

Συμπιεστότητα: Ο πυρήνας από καουτσούκ γεμίζει τις ανωμαλίες της φλάντζας και αντισταθμίζει τη χαλάρωση των μπουλονιών

Οδηγός σύγκρισης και επιλογής

PTFE με επίστρωση από καουτσούκ έναντι διογκωμένου PTFE έναντι συμπαγούς PTFE έναντι φλάντζας φακέλου

Οδηγός γρήγορης επιλογής

Διαθέσιμες επιλογές Rubber Core

Βασικές Εφαρμογές

Τεχνικές Προδιαγραφές

Ιδιότητες φλάντζας με επίστρωση PTFE

Διασφάλιση Ποιότητας

Ρητίνη 100% Virgin PTFE — σταθερή ποιότητα, παρτίδα μετά από παρτίδα

Premium Rubber Core — ελαστομερή υψηλής ποιότητας με πλήρη ιχνηλασιμότητα

Πλήρης ενθυλάκωση — Το PTFE καλύπτει πλήρως τον πυρήνα από καουτσούκ — χωρίς εκτεθειμένο καουτσούκ

Διαθέσιμοι βαθμοί συμβατοί με το FDA — Οι βαθμοί EPDM και σιλικόνης πληρούν τις απαιτήσεις του FDA

Πλήρης ιχνηλασιμότητα — πιστοποιητικά υλικού διαθέσιμα κατόπιν αιτήματος

Προσαρμοσμένα μεγέθη — διαθέσιμα σε τυπικά μεγέθη φλάντζας και προσαρμοσμένες διαστάσεις

Χρόνος παράδοσης — τυπικά μεγέθη 5-10 ημέρες. προσαρμοσμένα μεγέθη 10-15 ημέρες

Μελέτη περίπτωσης

Σε ένα εργοστάσιο παραγωγής φυτοφαρμάκων στο Zhejiang, ένας αντιδραστήρας με επένδυση από γυαλί υποβλήθηκε σε απαιτητικές συνθήκες χημικής επεξεργασίας, με ημερήσιο κύκλο πίεσης μεταξύ -0,09MPa κενού και 0,8MPa πίεσης αζώτου.

Λόγω των επαναλαμβανόμενων διακυμάνσεων του κενού και της θετικής πίεσης, τα αρχικά παρεμβύσματα υπέφεραν από ανεπαρκή ανάκτηση και χαλάρωση της τάσης στεγανοποίησης, με αποτέλεσμα συχνές αστοχίες στεγανοποίησης και προβλήματα διαρροής που επηρέασαν τη συνεχή παραγωγή.

Για να ικανοποιηθούν οι απαιτήσεις για χημική αντοχή, ανάκτηση συμπίεσης και δυναμική απόδοση σφράγισης, εγκαταστάθηκαν ως λύση αντικατάστασης παρεμβύσματα ενθυλακωμένα από PTFE με πυρήνα από καουτσούκ με οδοντωτή επιφάνεια στεγανοποίησης. Το εξωτερικό στρώμα PTFE παρέχει εξαιρετική αντοχή σε διαβρωτικά χημικά, ενώ ο πυρήνας από καουτσούκ προσφέρει ανώτερη ελαστικότητα και αντιστάθμιση συμπίεσης, επιτρέποντας στη φλάντζα να δέχεται επαναλαμβανόμενες αλλαγές κενού και πίεσης.

Μετά την αντικατάσταση, ο αντιδραστήρας λειτούργησε αξιόπιστα για πάνω από 1 χρόνο χωρίς διαρροές ή αστοχίες σφράγισης, βελτιώνοντας σημαντικά τη σταθερότητα του εξοπλισμού και την λειτουργική αξιοπιστία.

FAQ

Ε: Τι είναι μια ελαστική φλάντζα φακέλου PTFE με γραμμή υδατογραφήματος και πότε πρέπει να τη χρησιμοποιήσω;

Α: Ένα παρέμβυσμα με επίστρωση PTFE αποτελείται από έναν πυρήνα από καουτσούκ πλήρως εγκλωβισμένο σε μια επίστρωση PTFE, με μοτίβο επιφάνειας με κυματισμό νερού (οδοντωτή) στην επιφάνεια στεγανοποίησης. Ο πυρήνας από καουτσούκ παρέχει συμπιεστότητα και ανάκτηση, συμμορφούμενος με ανομοιόμορφες φλάντζες και αντισταθμίζοντας τη χαλάρωση των μπουλονιών.

Η επίστρωση PTFE παρέχει χημική αντοχή και αποτρέπει τη μόλυνση των μέσων. Η επιφάνεια κυματισμού νερού παρέχει αξιόπιστη λαβή στεγανοποίησης κάτω από χαμηλή ροπή μπουλονιού.

Χρησιμοποιήστε το όταν: Φλάντζες με επένδυση από γυαλί, πλαστικές φλάντζες, φλάντζες FRP, απαιτούμενη στεγανοποίηση χαμηλής ροπής, ανώμαλες ή κατεστραμμένες επιφάνειες φλάντζας, εφαρμογές που απαιτούν τόσο χημική αντοχή όσο και συμπιεστότητα.

Όταν ΔΕΝ πρέπει να το χρησιμοποιείτε: Ακραίες θερμοκρασίες άνω των +200°C (χρησιμοποιήστε διογκωμένο PTFE ή μεταλλικό μανδύα), εφαρμογές όπου ο πυρήνας από καουτσούκ δεν είναι συμβατός με τα μέσα (επαλήθευση συμβατότητας με χημικά) ή υπηρεσία υψηλής πίεσης που απαιτεί εξαιρετική αντίσταση εκτόξευσης.

Ε: PTFE με επίστρωση καουτσούκ έναντι διογκωμένου PTFE, ποιο να επιλέξω για φλάντζες με επένδυση από γυαλί;

Α: Και τα δύο είναι εξαιρετικά για φλάντζες με γυάλινη επένδυση, αλλά εξυπηρετούν διαφορετικές προτεραιότητες.

PTFE με επίστρωση καουτσούκ: Ο πυρήνας από καουτσούκ παρέχει μέγιστη συμπιεστότητα και ανάκτηση. Η επιφάνεια κυματισμού νερού παρέχει στεγανοποίηση με τη χαμηλότερη ροπή. Η επίστρωση PTFE παρέχει χημική αντοχή.

Βέλτιστο όταν: Χρειάζεστε μέγιστη προστασία φλάντζας, τη χαμηλότερη δυνατή ροπή και τα υλικά του πυρήνα από καουτσούκ είναι συμβατά με τα μέσα σας.

Διευρυμένο PTFE (ePTFE): καθαρό PTFE, χωρίς πυρήνα από καουτσούκ. Συμμορφώνεται με ανωμαλίες της φλάντζας. Εξαιρετική χημική αντοχή και εύρος θερμοκρασίας.

Βέλτιστο όταν: Τα μέσα σας δεν είναι συμβατά με κανένα πυρήνα από καουτσούκ, χρειάζεστε συμμόρφωση FDA/USP ή χρειάζεστε ευρύτερη χημική συμβατότητα.

Γρήγορος κανόνας:

Χαμηλότερη ροπή + συμβατότητα καουτσούκ → PTFE με επίστρωση καουτσούκ.

Χημική συμβατότητα + Συμμόρφωση FDA → ePTFE.

Ε: Ποιοι είναι οι περιορισμοί — και ποια είναι τα πιο συνηθισμένα λάθη;

ΕΝΑ: Θερμοκρασία: -180°C έως +200°C (εξαρτάται από τον πυρήνα από καουτσούκ).

Χημική ουσία: pH 0-14, η επίστρωση PTFE παρέχει καθολική αντίσταση, αλλά ο πυρήνας από καουτσούκ έχει χημικούς περιορισμούς.

Πίεση: Χαμηλότερα από τα παρεμβύσματα μεταλλικού πυρήνα, όχι για εξαιρετικά υψηλή πίεση.

Τρία κοινά λάθη:

(1) Χρήση λανθασμένου πυρήνα από καουτσούκ για τα μέσα: Η επίστρωση PTFE προστατεύει τον πυρήνα από καουτσούκ, αλλά εάν το PTFE έχει καταστραφεί, ο πυρήνας από καουτσούκ πρέπει να είναι συμβατός με τα μέσα.

(2) Υπερσύσφιξη: ο πυρήνας από καουτσούκ είναι μαλακός. Η υπερβολική συμπίεση μπορεί να καταστρέψει την επίστρωση PTFE. χρησιμοποιήστε χαμηλή ροπή με ελεγχόμενη εγκατάσταση.

(3) Υπέρβαση ορίων θερμοκρασίας: το όριο θερμοκρασίας πυρήνα από καουτσούκ είναι χαμηλότερο από την επίστρωση PTFE. το συνολικό όριο φλάντζας ορίζεται από τον ελαστικό πυρήνα και όχι από το PTFE.
