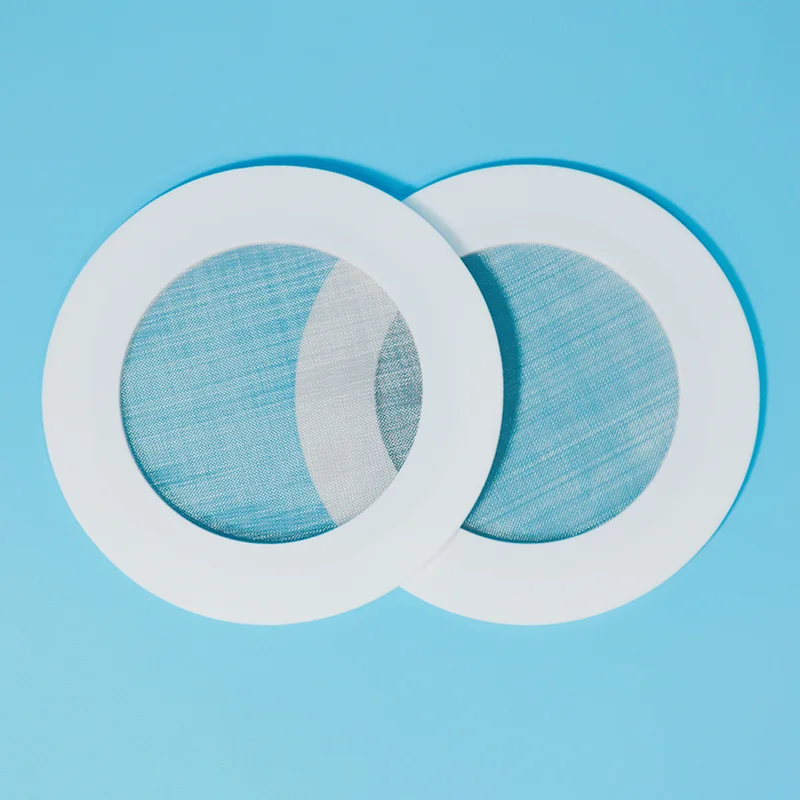

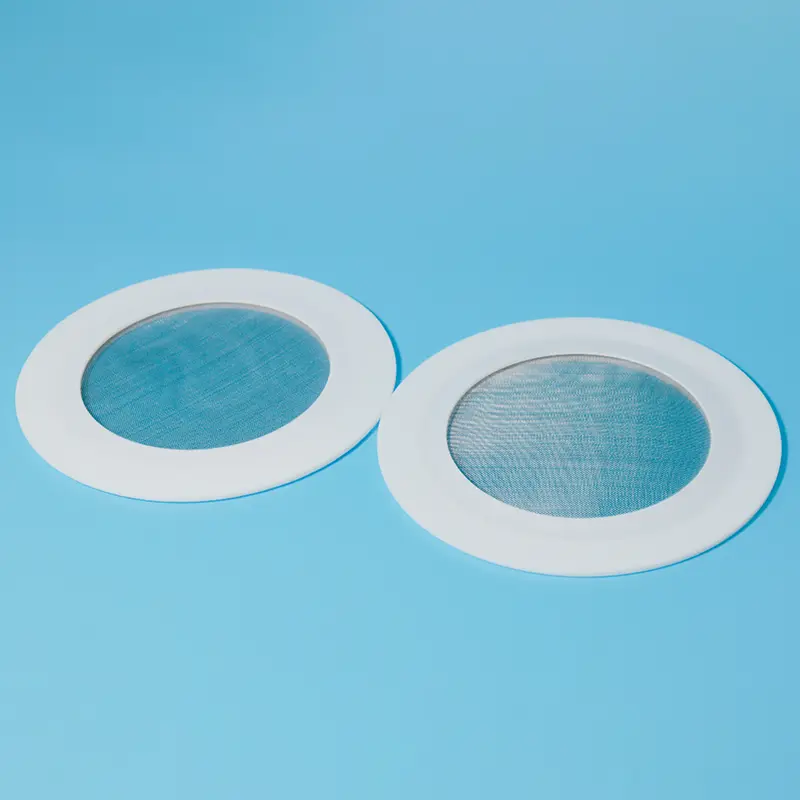

Τα παρεμβύσματα PTFE ενισχυμένα με μεταλλικό πλέγμα προσφέρουν ανώτερη δομική αντοχή σε σύγκριση με τα τυπικά παρεμβύσματα PTFE, με αντίσταση πίεσης έως και 6,4 MPa (64 bar). Οι διαθέσιμες προδιαγραφές πλέγματος κυμαίνονται από #40 έως #200 (υλικό SUS316). Ως επαγγελματίας κατασκευαστής, η Taifno προσφέρει επίσης μοντέλα συμβατά με τον FDA κατάλληλα για τις βιομηχανίες τροφίμων και φαρμάκων.
Καταχωρίστε τις διαστάσεις της φλάντζας και τις προδιαγραφές πλέγματος και θα παράσχουμε μια προσφορά εντός 24 ωρών.

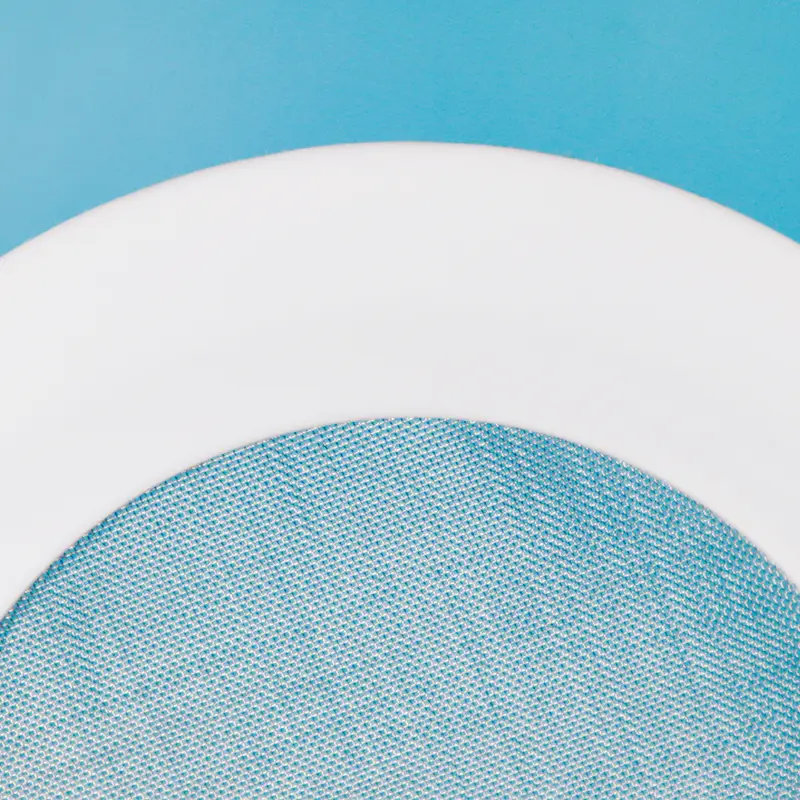

Η φλάντζα PTFE με ενισχυμένο μεταλλικό πλέγμα είναι ένα σύνθετο στεγανοποιητικό στοιχείο που συνδυάζει ένα στοιχείο στεγανοποίησης από PTFE με ένα πλέγμα από ανοξείδωτο χάλυβα (SUS316) ενσωματωμένο στη δομή της φλάντζας. Το μεταλλικό πλέγμα παρέχει ενίσχυση ενώ το PTFE παρέχει χημική αντοχή και σφράγιση.
Ενισχυμένο παρέμβυσμα (Δομικό): Μεταλλικό πλέγμα ενσωματωμένο στο σώμα PTFE για να αντιστέκεται στην ψυχρή ροή, να μειώνει τη χαλάρωση ερπυσμού και να αποτρέπει το φούσκωμα υπό υψηλή πίεση
Φλάντζα φίλτρου (φίλτρο): Μεταλλικό πλέγμα καλύπτει την οπή, ενεργώντας ως ενσωματωμένο φίλτρο για τη σύλληψη σωματιδίων ενώ το PTFE σφραγίζει τη φλάντζα
Σώμα PTFE: Παρέχει γενική χημική αντοχή (pH 0-14) και σφράγιση χαμηλής τριβής
Μεταλλικό πλέγμα (SUS316): Παρέχει ενίσχυση, αντίσταση στο φύσημα και φιλτράρισμα
Ομοιογενής συγκόλληση: PTFE λιωμένο γύρω από το μέταλλο κατά τη σύντηξη — χωρίς κόλλες, χωρίς αποκόλληση
Ενισχυμένος σχεδιασμός:μειώνει τον ερπυσμό και την ψυχρή ροή, διατηρεί τη ροπή του μπουλονιού περισσότερο
Προστασία από εκρήξεις:Η μεταλλική ενίσχυση αποτρέπει την εξώθηση της φλάντζας υπό υψηλή πίεση
Ενσωματωμένο φιλτράρισμα:συλλαμβάνει σωματίδια χωρίς ξεχωριστό φίλτρο
Σφράγιση χαμηλής ροπής:κατάλληλο για φλάντζες με επένδυση από γυαλί, FRP και χυτοσίδηρο
Ευρεία χημική συμβατότητα:Το PTFE χειρίζεται pH 0-14, το πλέγμα SUS316 χειρίζεται τα περισσότερα μέσα
Διαθέσιμες ποιότητες συμβατές με το FDA:εφαρμογές τροφίμων και φαρμακευτικών προϊόντων
Ευέλικτες επιλογές πλέγματος:διαθέσιμο από #40 έως #200 mesh (SUS316)
Το πλέγμα φίλτρου απαιτεί περιοδικό έλεγχο: η απόφραξη μπορεί να προκαλέσει πτώση πίεσης ή ζημιά
Όχι για συνεχές βαρύ φιλτράρισμα: χρησιμοποιήστε ειδικό φίλτρο για βαριά φόρτωση στερεών
|
Χαρακτηριστικό |
Μεταλλικό πλέγμα PTFE |
PTFE με μεταλλικό τζάκετ |
Τυπικό PTFE |
|
Αντίσταση ερπυσμού |
★★★★☆ βελτιωμένη |
★★★★★ έξοχος |
★★☆☆☆ φτωχός |
|
Προστασία από εκρήξεις |
★★★★☆ καλός |
★★★★★ έξοχος |
★☆☆☆☆ φτωχός |
|
Διήθηση |
✅ Ενσωματωμένη επιλογή φίλτρου |
❌ Κανένα |
❌ Κανένα |
|
Χημική Αντίσταση |
★★★★★ pH 0-14 |
★★★★☆ |
★★★★★ |
|
Προστασία φλάντζας |
★★★★☆ χαμηλή ροπή |
★★★☆☆ |
★★★☆☆ |
|
Συμβατό με FDA |
✅ Ναι |
✅ Ναι |
✅ Ναι |
|
Κόστος |
$$ |
$$$ |
$ |
|
Καλύτερο για |
Φιλτράρισμα + στεγανοποίηση, αντίσταση ερπυσμού, χαμηλή ροπή |
Ακραία πίεση, υψηλή θερμοκρασία |
Γενική χημική υπηρεσία |
|
Εάν η υπηρεσία σας είναι... |
Επιλέγω... |
Γιατί |
|
Ο αγωγός χρειάζεται αφαίρεση σωματιδίων + σφράγιση |
Φλάντζα φίλτρου |
Ένα εξάρτημα, δύο λειτουργίες — χαμηλότερο κόστος, λιγότερες διαρροές |
|
Υψηλή πίεση, θερμικός κύκλος, κίνδυνος έκρηξης |
Ενισχυμένη φλάντζα |
Η μεταλλική ενίσχυση αντιστέκεται στον ερπυσμό και την εξώθηση |
|
Φλάντζες με επένδυση από γυαλί, FRP ή χυτοσίδηρο |
Σουρωτή ή Ενισχυμένο |
Σφράγιση με χαμηλό φορτίο σφιγκτήρα + μεταλλική ενίσχυση |
|
Τρόφιμα, ποτά ή φαρμακευτικά προϊόντα |
Φλάντζα φίλτρου συμβατό με το FDA |
PTFE + SUS316 — Διαθέσιμες ποιότητες FDA |
|
Χημική επεξεργασία, ισχυρά οξέα |
Ενισχυμένη φλάντζα |
pH 0-14 χημική αντοχή + δομική αντοχή |
|
Μέγεθος Πλέγματος |
Μέγεθος Σωματιδίων |
Καλύτερο για |
|
#40 |
Χοντρό (περίπου 420 μm) |
Μεγάλα στερεά, ιλύς, εφαρμογές εξόρυξης |
|
#60 |
Μεσαίο (περίπου 250 μm) |
Γενικό βιομηχανικό φιλτράρισμα |
|
#100 |
Λεπτό (περίπου 150μm) |
Χημική επεξεργασία, μέτρια διήθηση |
|
#150 |
Πολύ λεπτό (περίπου 100μm) |
Φαρμακευτικές εφαρμογές υψηλής καθαρότητας |
|
#200 |
Εξαιρετικά λεπτό (περίπου 74 μm) |
Λεπτό χημικό φιλτράρισμα υψηλής καθαρότητας |
|
Βιομηχανία |
Εφαρμογή |
Γιατί Μεταλλικό Διχτυωτό Φλάντζα PTFE |
|
Χημική Επεξεργασία |
Φλάντζες αγωγών, συνδέσεις αντιδραστήρων |
Αντοχή σε ερπυσμό + χημική αντίσταση + επιλογή φιλτραρίσματος |
|
Πετρέλαιο & Αέριο |
Γραμμές φυσικού αερίου, μετρητές |
Ενσωματωμένο φιλτράρισμα + στεγανοποίηση + προστασία από εκρήξεις |
|
Τρόφιμα & Ποτά |
Συνδέσεις υγιεινής |
Πλέγμα PTFE + SUS316 συμβατό με FDA |
|
Φαρμακευτικός |
Αποστειρωμένη επεξεργασία, εφαρμογές υψηλής καθαρότητας |
Λεπτό πλέγμα (#150-#200) + συμμόρφωση με το USP |
|
Νερό & Λύματα |
Φλάντζες από χυτοσίδηρο, FRP |
Σφράγιση χαμηλού φορτίου σφιγκτήρα + φιλτράρισμα |
|
Εξοπλισμός με επένδυση από γυαλί |
Φλάντζες με γυάλινη επένδυση |
Σφράγιση με χαμηλή ροπή + αντίσταση ερπυσμού |
|
Παράμετρος |
Αξία |
|
Εύρος Θερμοκρασίας |
-180°C έως +200°C (όριο PTFE) |
|
Εύρος πίεσης |
Έως 6,4 MPa (64 bar) |
|
Υλικό Διχτυού |
SUS316 από ανοξείδωτο χάλυβα |
|
Επιλογές πλέγματος |
#40, #60, #100, #150, #200 |
|
Πάχος μετάλλου |
0,20 χλστ τυπικό |
|
Χρώμα |
Λευκό/εκρού (PTFE) + ασημί (δικτυωτό) |
|
Υλικό |
Ανοξείδωτο πλέγμα Virgin PTFE + SUS316 |
|
Συμβατό με FDA |
Ναι — διαθέσιμο για φαγητό/φαρμακείο |
|
Χημική Συμβατότητα |
pH 0-14 (PTFE), το SUS316 χειρίζεται τα περισσότερα μέσα |
|
Εύρος Μεγεθών |
Πάχος (mm) |
Επιλογές πλέγματος |
|
DN25 έως DN450 |
2,5 – 4,5 |
#40 – #200 |
|
Προσαρμοσμένα μεγέθη διαθέσιμα |
Έως 3000+ |
Ανά προδιαγραφή |
|
Μεγέθη υγιεινής Tri-Clamp |
1,0S – 2,0S |
#40 – #200 |
Ρητίνη 100% Virgin PTFE — σταθερή ποιότητα, παρτίδα μετά από παρτίδα
SUS316 Πλέγμα από ανοξείδωτο χάλυβα — ανθεκτικό στη διάβρωση, υλικό για τρόφιμα
Ομοιογενής συγκόλληση — PTFE λιωμένο μέσω διατρήσεων πλέγματος — χωρίς αποκόλληση
Διαθέσιμοι βαθμοί συμβατοί με το FDA — για εφαρμογές τροφίμων, ποτών και φαρμακευτικών προϊόντων
Πλήρης ιχνηλασιμότητα — πιστοποιητικά υλικού κατόπιν αιτήματος
Χρόνος παράδοσης — τυπικά μεγέθη σε απόθεμα (24-48 ώρες). προσαρμοσμένα μεγέθη 7-15 ημέρες
Σε έναν σταθμό συγκέντρωσης φυσικού αερίου στη βορειοδυτική Κίνα, ένας αγωγός υψηλής πίεσης 15 MPa λειτουργούσε υπό μακροχρόνια υψηλή πίεση, συχνές διακυμάνσεις πίεσης και πολύπλοκες συνθήκες μέσων. Οι αρχικές σπειροειδείς φλάντζες υπέστησαν σταδιακά διάβρωση και υποβάθμιση της στεγανοποίησης που προκλήθηκε από τη συνεχή έκθεση σε διαβρωτικά μέσα και τους επαναλαμβανόμενους κύκλους πίεσης, δημιουργώντας πιθανούς κινδύνους διαρροής και επηρεάζοντας την ασφαλή λειτουργία του συστήματος σωληνώσεων.
Για την αντιμετώπιση αυτών των προκλήσεων, τοποθετήθηκαν ως λύση αντικατάστασης παρεμβύσματα PTFE ενισχυμένα με ένθετα πλέγματος από ανοξείδωτο χάλυβα 316L. Το στρώμα στεγανοποίησης PTFE παρέχει εξαιρετική χημική αντοχή, ενώ η ενίσχυση πλέγματος από ανοξείδωτο χάλυβα 316L ενισχύει τη μηχανική αντοχή, την αντοχή στην πίεση και τη μακροπρόθεσμη σταθερότητα σφράγισης.
Μετά την αντικατάσταση, ο αγωγός λειτουργεί συνεχώς για περισσότερα από 2 χρόνια υπό συνθήκες κυμαινόμενης πίεσης, διατηρώντας αξιόπιστη απόδοση στεγανοποίησης με μηδενική διαρροή καθ' όλη την περίοδο λειτουργίας.
Α: Ένα παρέμβυσμα PTFE με ενισχυμένο μεταλλικό πλέγμα (γνωστό και ως φλάντζα φίλτρου PTFE ή ενισχυμένο παρέμβυσμα PTFE) συνδυάζει τη χημική αντοχή του PTFE με ενίσχυση ή διήθηση από πλέγμα από ανοξείδωτο χάλυβα.
Χρησιμοποιήστε την ενισχυμένη έκδοση όταν χρειάζεστε αντίσταση ερπυσμού και προστασία από εκρήξεις, σε υπηρεσίες υψηλής πίεσης, θερμικής ανακύκλωσης ή κενού όπου το τυπικό PTFE θα παραμορφωνόταν.
Χρησιμοποιήστε την έκδοση φίλτρου όταν πρέπει να αφαιρέσετε σωματίδια από τη ροή του υγρού σας ενώ σφραγίζετε τη φλάντζα, εξαλείφει ένα ξεχωριστό φίλτρο, μειώνει τα σημεία διαρροής και μειώνει το κόστος εγκατάστασης.
Διατίθεται σε μεγέθη ματιών από #40 έως #200 (SUS316) και ποιότητες συμβατές με το FDA.
Α: Τα παρεμβύσματα PTFE με μεταλλικό πλέγμα διατίθενται συνήθως σε #40, #60, #100, #150 και #200 mesh (ανοξείδωτο ατσάλι SUS316).
Οδηγός επιλογής:
#40 (χονδρόκοκκο): μεγάλα στερεά, πολτούς, εξόρυξη.
#60 (μεσαίο): γενικό βιομηχανικό φιλτράρισμα.
#100 (λεπτό): χημική επεξεργασία, μέτρια διήθηση.
#150-#200 (πολύ ωραία): φαρμακευτικές, υψηλής καθαρότητας, εφαρμογές τροφίμων.
Το υψηλότερο πλέγμα παρέχει λεπτότερο φιλτράρισμα αλλά μεγαλύτερη πτώση πίεσης. Για βαριά φόρτωση στερεών, χρησιμοποιήστε ειδικό φίλτρο, το πλέγμα φλάντζας είναι για ελαφριά έως μέτρια αφαίρεση σωματιδίων.
Χρειάζεστε βοήθεια για την επιλογή του σωστού πλέγματος; Επικοινωνήστε μαζί μας για τα μέσα, τη θερμοκρασία, την πίεση και το μέγεθος των σωματιδίων σας.
ΕΝΑ: Θερμοκρασία: -180°C έως +200°C συνεχές σέρβις.
Πίεση: Έως 6,4 MPa (64 bar), εξαρτάται από το πάχος και το σχέδιο.
Χημική ουσία: PTFE pH 0-14 — Το πλέγμα SUS316 χειρίζεται τα περισσότερα οξέα, αλκάλια και διαλύτες.
Τρία κοινά λάθη:
(1) Χρήση φλάντζας φίλτρου για βαριά φόρτωση στερεών, βουλώματα πλέγματος, συσσώρευση πίεσης και η φλάντζα μπορεί να αποτύχει. Χρησιμοποιήστε ειδικό φίλτρο για βαριά στερεά.
(2) Επιλογή λανθασμένου μεγέθους πλέγματος: το πολύ λεπτό προκαλεί πτώση πίεσης. πολύ χονδροειδές αφήνει τα σωματίδια να περάσουν.
(3) Παράβλεψη περιοδικού ελέγχου: τα φίλτρα μπορεί να χαλαρώσουν ή να καταστραφούν με την πάροδο του χρόνου. επιθεωρείτε τακτικά.
