Επαγγελματικό εργοστάσιο τροποποιημένου σωλήνα και ράβδου PTFE

Ως επαγγελματίας κατασκευαστής και προμηθευτής τουΠροϊόντα PTFE, Taifnoπροσφέρει τροποποιημένους σωλήνες και ράβδους PTFE. Με την ενσωμάτωση ενισχυτικών πληρωτικών, αυτά τα προϊόντα ενισχύουν σημαντικά τη μηχανική αντοχή, την αντοχή στη φθορά και τις θερμικές ιδιότητες σε σύγκριση με το τυπικό PTFE.

Τι είναι ο τροποποιημένος σωλήνας και ράβδος PTFE;

Ο τροποποιημένος σωλήνας και ράβδος PTFE κατασκευάζονται με την προσθήκη ενισχυτικών πληρωτικών, όπως ινών άνθρακα, ινών γυαλιού, γραφίτη, MoS2, μπρούτζου ή PPL, στη ρητίνη PTFE κατά τη διάρκεια της σύνθεσης. Αυτά τα πληρωτικά ενισχύουν σημαντικά τις μηχανικές ιδιότητες διατηρώντας παράλληλα την καθολική χημική αντοχή και τα χαρακτηριστικά χαμηλής τριβής του PTFE.

Η αναβάθμιση βασίζεται σε παρθένο PTFE:

Ιδιοκτησία	Virgin PTFE	Τροποποιημένο PTFE	Αξία πελάτη
Αντίσταση ερπυσμού	★★☆☆☆ Κακή	★★★★☆ Σημαντικά βελτιωμένο	Διατηρεί σταθερότητα διαστάσεων υπό πίεση, λιγότερες διαρροές
Αντίσταση στη φθορά	★★☆☆☆ Φτωχός	★★★★★ Ενισχυμένο	3-5 φορές μεγαλύτερη διάρκεια ζωής σε λειαντικές συνθήκες
Μηχανική Αντοχή	★★★☆☆ Μέτριος	★★★★☆ Αυξημένη	Κατάλληλο για υψηλότερα φορτία και πιέσεις
Εύρος Θερμοκρασίας	-180°C έως +200°C	-180°C έως +260°C	Δυνατότητα υψηλής θερμοκρασίας

Γιατί να τροποποιήσετε το PTFE;

Το καθαρό PTFE είναι μαλακό και επιρρεπές σε ψυχρή ροή (ερπυσμός) υπό παρατεταμένο φορτίο, που οδηγεί σε παραμόρφωση και διαρροή

Τα πληρωτικά παρέχουν δομική ενίσχυση, μειώνοντας τον ερπυσμό και βελτιώνοντας τη σταθερότητα των διαστάσεων

Τα διαφορετικά πληρωτικά στοχεύουν σε διαφορετικές απαιτήσεις απόδοσης, αντοχή στη φθορά, θερμική αγωγιμότητα ή λιπαντικότητα

Η θερμοκρασία λειτουργίας μπορεί να επεκταθεί από +200°C έως +330°C με ορισμένα υλικά πλήρωσης (όπως ποικιλίες με πλήρωση PPL)

Διαθέσιμες φόρμες

Τροποποιημένος σωλήνας PTFE (Κοίλος): Διατίθεται σε διάφορες διαμέτρους και πάχη τοιχώματος, εξωθημένα ή χυτά

Τροποποιημένη ράβδος PTFE (Στερεά): Διατίθεται σε εξωθημένες ράβδους (μήκους έως 1000mm+) και σε καλουπωμένες ράβδους (έως 600mm+ διάμετρος)

Γεμισμένες ενώσεις PTFE: Γεμισμένο με γυαλί, γεμάτο άνθρακα, γεμάτο με γραφίτη, γεμάτο με MoS2, γεμάτο με μπρούτζο, γεμάτο με PPL

Επιλογές βαθμού πλήρωσης

Τροποποιημένες ενώσεις PTFE είναι διαθέσιμες με μια ευρεία γκάμα πληρωτικών, καθένα κατασκευασμένο για συγκεκριμένες απαιτήσεις απόδοσης:

Βαθμός πλήρωσης	Περιεχόμενο	Βασικό όφελος	Καλύτερο για	Χημικό Όριο	Χρώμα

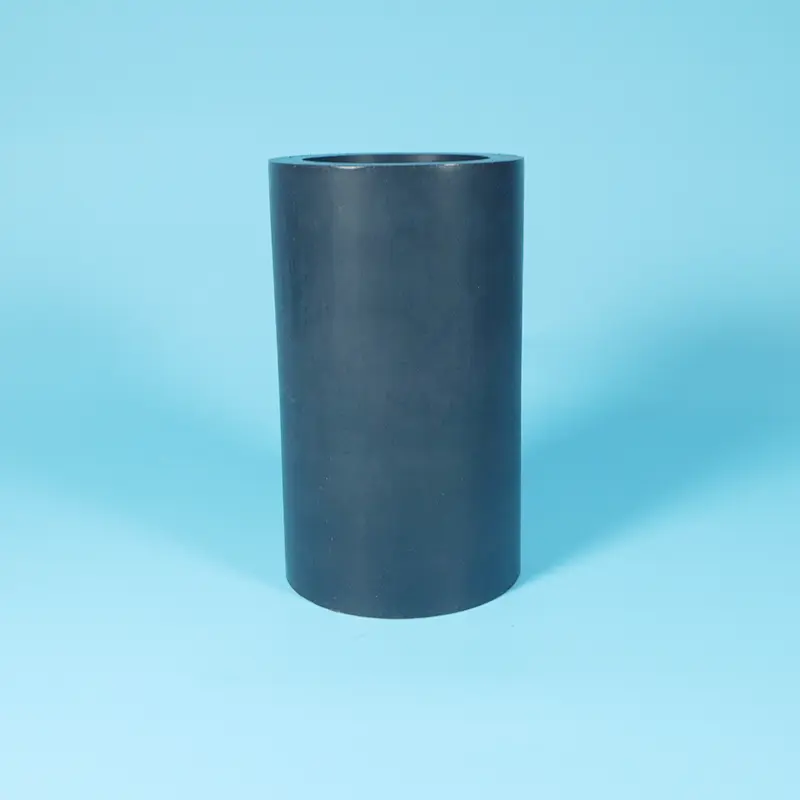

Γεμάτο με άνθρακα	15-35%	Θερμική αγωγιμότητα, χαμηλή τριβή, αντιστατικό	Υψηλή ταχύτητα, απαγωγή θερμότητας, στεγνό τρέξιμο	Όχι για ισχυρά οξειδωτικά	Μαύρος
Ποτήρι γεμάτο	15-25%	3-5x αντοχή στη φθορά, αυξημένη αντοχή, μειωμένος ερπυσμός	Λειαντικά μέσα, υψηλού φορτίου, έδρες βαλβίδων	Όχι για HF ή ισχυρά αλκάλια	Εκρού/Γκρι
Γεμάτο με γραφίτη	15-25%	Μειωμένη τριβή, θερμική αγωγιμότητα	Ρουλεμάν, δυναμικές τσιμούχες, συρόμενες εφαρμογές	Όχι για ισχυρά οξειδωτικά	Μαύρος
Γεμάτο με MoS2	Έως 5%	Ενισχυμένη λιπαντικότητα, χαμηλή τριβή	Κολλώδη μέσα, λειτουργία χαμηλής ροπής	Όχι για οξειδωτικά οξέα	Σκούρο γκρι
Χάλκινο γεμάτο	40-60%	Υψηλότερη αντοχή και αντοχή στη φθορά	Ακραία πίεση, βαρύ φορτίο, έντονη φθορά	Όχι για οξέα ή αλμυρό νερό	Γκρι-καφέ
Γεμισμένο με PPL (πολυφαινυλένιο)	—	Αντοχή σε υψηλές θερμοκρασίες (έως +330°C)	Εφαρμογές σε υψηλές θερμοκρασίες άνω των +260°C	—	Σκούρο καφέ/Μαύρο

PPL (Πολυφαινυλένιο) Τροποποιημένο PTFE: Το PPL είναι ένα αρωματικό πολυεστέρα ανθεκτικό στη θερμότητα πολυμερές με θερμοκρασία αποσύνθεσης 530°C και μακροχρόνιο σέρβις έως 300-315°C. Οι ενώσεις PTFE γεμάτες με PPL μπορούν να λειτουργήσουν σε θερμοκρασίες όπου το τυπικό PTFE μαλακώνει και παραμορφώνεται.

Βασικές Ιδιότητες

Σύγκριση απόδοσης — Καθαρό έναντι τροποποιημένου PTFE

Ιδιοκτησία	Καθαρό PTFE	Ποτήρι γεμάτο	Γεμάτο με άνθρακα	Χάλκινο γεμάτο	Συμπληρωμένο με PPL
Εύρος Θερμοκρασίας	-180°C έως +200°C	-180°C έως +220°C	-180°C έως +220°C	-180°C έως +230°C	-190°C έως +260°C
Αντίσταση ερπυσμού	★★☆☆☆	★★★★☆	★★★★☆	★★★★★	★★★★☆
Αντίσταση στη φθορά	★★☆☆☆	★★★★★	★★★★☆	★★★★★	★★★★☆
Θερμική αγωγιμότητα	★★☆☆☆	★★★☆☆	★★★★★	★★★★☆	★★★☆☆
Τριβή	★★★★★	★★★★☆	★★★★☆	★★★☆☆	★★★★☆
Χημική Αντίσταση	pH 0-14	pH 0-14 (όχι για HF/αλκάλια)	pH 0-14 (όχι για οξειδωτικά)	pH 0-14 (όχι για οξέα/αλάτι)	pH 0-14

Γενικά Στοιχεία Υλικού

Ιδιοκτησία	Τυπική τιμή	Πηγή
Εύρος θερμοκρασίας (άνθρακας/γυαλί/χάλκινος)	-180°C έως +200°C (μακροπρόθεσμα)
Εύρος θερμοκρασίας (γεμάτο με PPL)	-190°C έως +260°C
Εκτίμηση πίεσης	Έως 8,0 MPa
Πυκνότητα	2,2-3,5 g/cm³ (διαφέρει ανάλογα με το υλικό πλήρωσης)	—
Αντοχή εφελκυσμού	18-40 MPa (υψηλότερο από το παρθένο PTFE)
Επιμήκυνση	Μειωμένο σε σύγκριση με το παρθένο PTFE	—

Διαδικασίες Παραγωγής

Διαδικασία	Καλύτερο για	Εύρος διαμέτρου	Βασικά Χαρακτηριστικά
Εξηλασμένη ράβδος/σωλήνας	Ομοιόμορφα τμήματα, μεγάλα μήκη	Ράβδος: έως 100 mm. Σωλήνας: διάφορα	Σταθερή διάμετρος, μήκος έως 1000mm+
Χυτό Ράβδος/Σωλήνας	Μεγάλες διαμέτρους, προσαρμοσμένα μεγέθη	Ράβδος: έως 600mm+; Σωλήνας: έως 600mm+	Προσαρμοσμένες διαμέτρους, χοντρά τοιχώματα
Χύτευση με συμπίεση	Πολύπλοκα σχήματα, γεμάτες ενώσεις	Διάφορος	Ομοιόμορφη διασπορά πληρωτικού, υψηλή πυκνότητα

Σημειώσεις Κατασκευής

Οι τροποποιημένες ενώσεις PTFE παράγονται με ανάμειξη πληρωτικών με ρητίνη PTFE και στη συνέχεια χύτευση ή εξώθηση

Οι εξηλασμένες ράβδοι διατίθενται σε μήκη έως 1000mm+

Οι χυτευμένες ράβδοι και σωλήνες μπορούν να παραχθούν σε διαμέτρους έως 600mm+ ανάλογα με τον τύπο του πληρωτικού

Τα τροποποιημένα προϊόντα PTFE παρουσιάζουν σημαντικά βελτιωμένες μηχανικές ιδιότητες σε σχέση με το καθαρό PTFE

Εφαρμογές προϊόντων

Πρωτογενείς Βιομηχανίες

Βιομηχανία	Εφαρμογή	Προτεινόμενος βαθμός
Χημική Επεξεργασία	Έδρες βαλβίδων, εξαρτήματα αντλίας, επενδύσεις σωλήνων, λειαντικά και διαβρωτικά μέσα	Με γυαλί ή με άνθρακα
Μηχανολογία	Ρουλεμάν, δακτύλιοι, λωρίδες φθοράς, συρόμενα εξαρτήματα	Γεμισμένο με μπρούτζο ή γεμάτο γραφίτη
Υπηρεσία υψηλής θερμοκρασίας	Τσιμούχες, εξαρτήματα βαλβίδων, εφαρμογές άνω των +260°C	Συμπληρωμένο με PPL
Ηλεκτρολόγων & Ηλεκτρονικών	Μέρη μόνωσης, σύνδεσμοι, εξαρτήματα υψηλής συχνότητας	Γεμάτο άνθρακα (αντιστατικό)
Πετρέλαιο και Αέριο	Έδρες βαλβίδων, τσιμούχες, δακτύλιοι εμβόλου, υψηλή πίεση, H2S	Με γυαλί ή με άνθρακα
Ημιαγωγός	Διανομή χημικών υψηλής καθαρότητας	Γεμάτο άνθρακα (αγώγιμο)
Μηχανήματα υψηλής ταχύτητας	Απαιτούνται δακτύλιοι, ρουλεμάν, απαγωγή θερμότητας	Γεμάτο με άνθρακα ή με γραφίτη

Τυπικές εφαρμογές τροποποιημένου σωλήνα PTFE

Διαβρωτικές γραμμές μεταφοράς υγρών που απαιτούν υψηλότερη μηχανική αντοχή

Γραμμές έγχυσης χημικών σε πετρέλαιο και φυσικό αέριο

Σπειροειδής σωλήνωση για ευέλικτη σύνδεση

Επενδύσεις σωλήνων βαρέως τύπου για λειαντικά μέσα

Συστήματα χειρισμού υγρών υψηλής θερμοκρασίας (γεμισμένα με PPL)

Τυπικές εφαρμογές Τροποποιημένης ράβδου PTFE

Έδρες βαλβίδων (σφαιρική βαλβίδα, βαλβίδα πεταλούδας, βαλβίδα βύσματος): γεμισμένο με γυαλί για αντοχή στη φθορά

Δακτύλιοι εμβόλου και δακτύλιοι υποστήριξης: γεμάτο άνθρακα για χαμηλή τριβή

Ρουλεμάν και δακτύλιοι: με μπρούτζο για ακραία πίεση. γεμισμένο με γραφίτη για χαμηλή τριβή

Προσαρμοσμένα κατεργασμένα εξαρτήματα: κάθε σχήμα που απαιτεί βελτιωμένες μηχανικές ιδιότητες

Δακτύλιοι συμπιεστή και δακτύλιοι οδηγοί: γεμάτο άνθρακα για απαγωγή θερμότητας

Σφραγίδες και εξαρτήματα υψηλής θερμοκρασίας: Συμπληρωμένο με PPL

Σύγκριση μεταξύ καθαρού και τροποποιημένου σωλήνα PTFE και ράβδου

Χαρακτηριστικό	Καθαρό PTFE	Τροποποιημένο PTFE	Γιατί Αναβάθμιση
Μηχανική Αντοχή	Χαμηλότερος	Πιο ψηλά	Χειρίζεται υψηλότερες πιέσεις και φορτία
Αντίσταση ερπυσμού	Κακή, ψυχρή ροή υπό φορτίο	Σημαντικά βελτιωμένο	Διατηρεί σταθερότητα διαστάσεων με την πάροδο του χρόνου
Αντίσταση στη φθορά	Χαμηλός	Βελτιωμένη, 3-5 φορές μεγαλύτερη διάρκεια ζωής	Μεγαλύτερη διάρκεια ζωής σε λειαντικές συνθήκες
Δυνατότητα θερμοκρασίας	Έως +200°C	Έως +260°C (γεμάτο με PPL)	Εκτεταμένη υπηρεσία υψηλής θερμοκρασίας
Θερμική αγωγιμότητα	Χαμηλός	Βελτιωμένο (άνθρακας/γραφίτης)	Καλύτερη απαγωγή θερμότητας
Χημική Αντίσταση	pH 0-14	pH 0-14 (εξαρτάται από το υλικό πλήρωσης)	Μερικοί χημικοί περιορισμοί με βάση το πληρωτικό
Τριβή	Κατώτατος	Ελαφρώς υψηλότερο (διαφέρει ανάλογα με το υλικό πλήρωσης)	Ακόμα αυτολιπαινόμενο
Κόστος	$	$$-$$$	Η υψηλότερη απόδοση δικαιολογεί υψηλότερο κόστος

Οδηγός γρήγορης επιλογής

Εάν η αίτησή σας είναι...	Επιλέγω...	Γιατί
Υψηλή θερμοκρασία (+260°C έως +330°C)	Συμπληρωμένο με PPL	Εκτεταμένη ικανότητα θερμοκρασίας
Λειαντικά μέσα, υψηλή φθορά	Ποτήρι γεμάτο	3-5 φορές μεγαλύτερη διάρκεια ζωής στα λειαντικά
Υψηλή ταχύτητα, απαγωγή θερμότητας	Γεμάτο με άνθρακα	Θερμική αγωγιμότητα + χαμηλή τριβή
Ακραία πίεση, βαρύ φορτίο	Χάλκινο γεμάτο	Υψηλότερη αντοχή και αντοχή στη φθορά
Κολλώδη μέσα, χαμηλή ροπή	Γεμάτο με MoS2	Ενισχυμένη λιπαντικότητα
Γενικά απαιτητική εξυπηρέτηση	Γυαλί ή με άνθρακα	Ευρεία βελτίωση απόδοσης
Υψηλής καθαρότητας, εφαρμογές FDA	Καθαρό PTFE	Χωρίς πληρωτικά για περιορισμό της χημικής αντοχής

Τεχνικές Προδιαγραφές

Τροποποιημένες ιδιότητες σωλήνα PTFE

Παράμετρος	Αξία	Πηγή
Εύρος θερμοκρασίας (άνθρακας/γυαλί/χάλκινος)	-180°C έως +200°C (μακροπρόθεσμα)
Εύρος θερμοκρασίας (γεμάτο με PPL)	-190°C έως +260°C
Εκτίμηση πίεσης	Έως 8,0 MPa
Διαθέσιμες διαμέτρους	1mm έως 600mm+	—
Τυπικά μήκη	1000 mm (εξωθημένο), 100-600 mm (χυτό)	—
Πάχος Τοίχου	0,1 mm έως 50 mm (ανάλογα με τη διάμετρο)	—
Υλικό	PTFE + πληρωτικό (γυαλί/άνθρακας/γραφίτης/χάλκινος/MoS2/PPL)	—
Χρώμα	Διαφέρει ανάλογα με το υλικό πλήρωσης (μαύρο, γκρι, εκρού, γκρι-καφέ)	—

Τροποποιημένες ιδιότητες ράβδου PTFE

Παράμετρος	Αξία	Πηγή
Εύρος θερμοκρασίας (άνθρακας/γυαλί/χάλκινος)	-180°C έως +200°C (μακροπρόθεσμα)
Εύρος θερμοκρασίας (γεμάτο με PPL)	-190°C έως +260°C
Διαθέσιμες διαμέτρους	1mm έως 600mm+	—
Τυπικά μήκη	1000mm+ (εξωθημένο), 100-600mm (χυτό)	—
Ανοχή διαμέτρου	±0,05mm (ακρίβεια); ±0,3 mm έως ±1,0 mm (τυπικό)	—
Υλικό	PTFE + πληρωτικό (γυαλί/άνθρακας/γραφίτης/χάλκινος/MoS2/PPL)	—
Χρώμα	Διαφέρει ανάλογα με το υλικό πλήρωσης	—

Διασφάλιση Ποιότητας

100% Virgin PTFE ρητίνη:χωρίς άλεσμα, χωρίς ανακυκλωμένο υλικό. Σταθερή ποιότητα, παρτίδα μετά παρτίδα

Premium Fillers:Υψηλής ποιότητας πληρωτικά γυαλιού, άνθρακα, γραφίτη, μπρούτζου, MoS2 και PPL από πιστοποιημένους προμηθευτές

Ομοιόμορφη διασπορά πληρωτικού:Η προηγμένη σύνθεση εξασφαλίζει σταθερές ιδιότητες παντού

Κατασκευή ακριβείας:Προηγμένες διαδικασίες εξώθησης και χύτευσης για σταθερές διαστάσεις

Πλήρης Ιχνηλασιμότητα:Κάθε παρτίδα ανιχνεύσιμη από την πρώτη ύλη έως το τελικό προϊόν. Πιστοποιητικά υλικού διαθέσιμα κατόπιν αιτήματος

Προσαρμοσμένα μεγέθη:Προσαρμοσμένες διαμέτρους, μήκη και μείγματα πλήρωσης διαθέσιμα κατόπιν αιτήματος

Χρόνος παράδοσης:Τυπικά μεγέθη σε απόθεμα (24-48 ώρες). προσαρμοσμένα μεγέθη 5-15 ημέρες ανάλογα με την πολυπλοκότητα και την ποσότητα

FAQ

Ε: Τροποποιημένο PTFE έναντι καθαρού PTFE, πότε πρέπει να κάνω αναβάθμιση;

Α: Αναβαθμίστε σε τροποποιημένο PTFE όταν το καθαρό PTFE αποτυγχάνει στην υπηρεσία σας υπό υψηλή πίεση, λειαντικά μέσα ή θερμικό κύκλο ή όταν η παραμόρφωση ερπυσμού προκαλεί διαρροή.

Το καθαρό PTFE λειτουργεί καλά για καθαρά χημικά, λείες φλάντζες, χαμηλή πίεση (<30 bar) και εφαρμογές FDA.

Το τροποποιημένο PTFE παρέχει 3-5 φορές μεγαλύτερη διάρκεια ζωής σε απαιτητικές υπηρεσίες, υψηλότερο αρχικό κόστος και χαμηλότερο συνολικό κόστος.

Γρήγορος κανόνας:

Χρειάζεστε μόνο χημική αντοχή → Καθαρό PTFE.

Χρειάζεστε χημική αντοχή + μηχανική αντοχή → Τροποποιημένο PTFE.

Ε: PTFE με γέμιση άνθρακα έναντι γυαλιού έναντι PTFE με γέμιση μπρούτζου, ποιο ταιριάζει στην εφαρμογή μου;

ΕΝΑ:Γεμάτο με άνθρακα: Ιδανικό για υψηλή ταχύτητα, απαγωγή θερμότητας, αντιστατικές εφαρμογές, θερμική αγωγιμότητα και χαμηλή τριβή.

Γεμιστά με γυαλί: Ιδανικό για λειαντικά μέσα, υψηλό φορτίο και έδρες βαλβίδων, αντοχή στη φθορά και αντοχή.

Χάλκινο γεμάτο: Καλύτερο για ακραία πίεση, βαριά φορτία και έντονη φθορά. υψηλότερη αντοχή και αντοχή στη φθορά.

Συμπληρωμένο με PPL: Το καλύτερο για εφαρμογές σε υψηλές θερμοκρασίες άνω των +260°C, επεκτείνει την υπηρεσία στους +330°C.

Γρήγορος κανόνας:

Θερμότητα/ταχύτητα → Carbon.

Λειαντικά → Γυαλί.

Extreme load → Bronze.

Υψηλή θερμοκρασία → PPL.

Ε: Ποια είναι τα όρια του τροποποιημένου σωλήνα και ράβδου PTFE και ποια είναι τα πιο συνηθισμένα λάθη;

ΕΝΑ:Θερμοκρασία: Οι ποιότητες άνθρακα/γυαλιού/μπρούτζου είναι -180°C έως +200°C. Οι βαθμοί PPL είναι -190°C έως +330°C.

Πίεση: Έως 8,0 MPa.

Χημική ουσία: pH 0-14, αλλά τα πληρωτικά έχουν συγκεκριμένα όρια:

Γυαλί: όχι για HF ή ισχυρά αλκάλια.

Γεμάτο άνθρακα: όχι για ισχυρά οξειδωτικά.

Γεμισμένο με μπρούτζο: όχι για οξέα ή αλμυρό νερό.

Τρία κοινά λάθη:

(1) Χρήση λανθασμένου πληρωτικού για τα μέσα σας: επαληθεύστε τη χημική συμβατότητα πριν από την επιλογή.

(2) Υπέρβαση των ορίων θερμοκρασίας: τα πληρωτικά δεν επεκτείνουν τη μήτρα PTFE πέρα από τα όριά της. Το PPL επεκτείνει τη συνολική απόδοση της ένωσης.

(3) Αναμένοντας την ίδια ευελιξία με το καθαρό PTFE: το τροποποιημένο PTFE είναι πιο άκαμπτο και λιγότερο εύκαμπτο. Σχεδιάστε ανάλογα.
