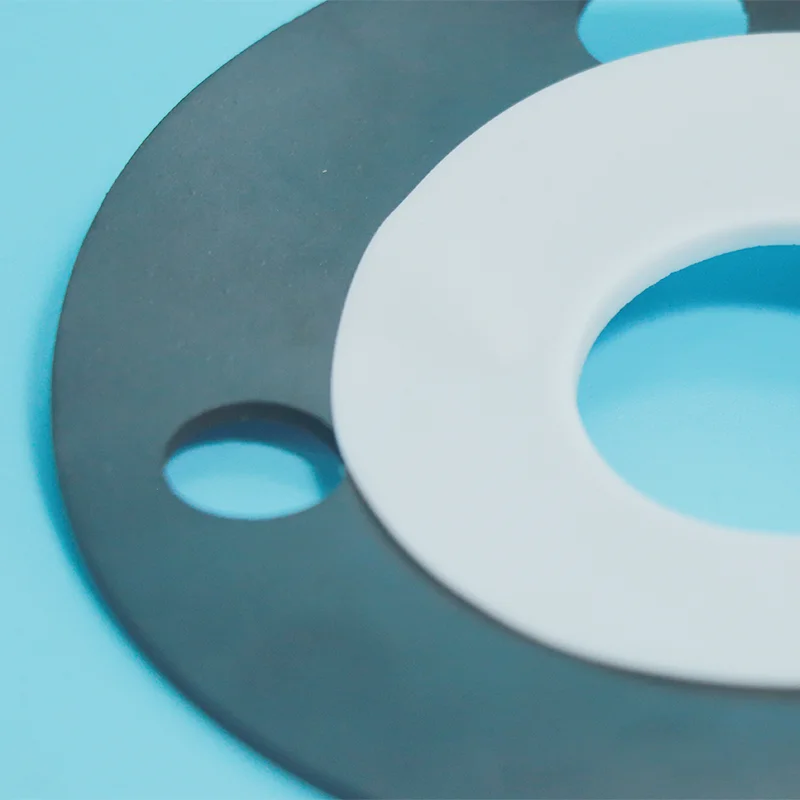

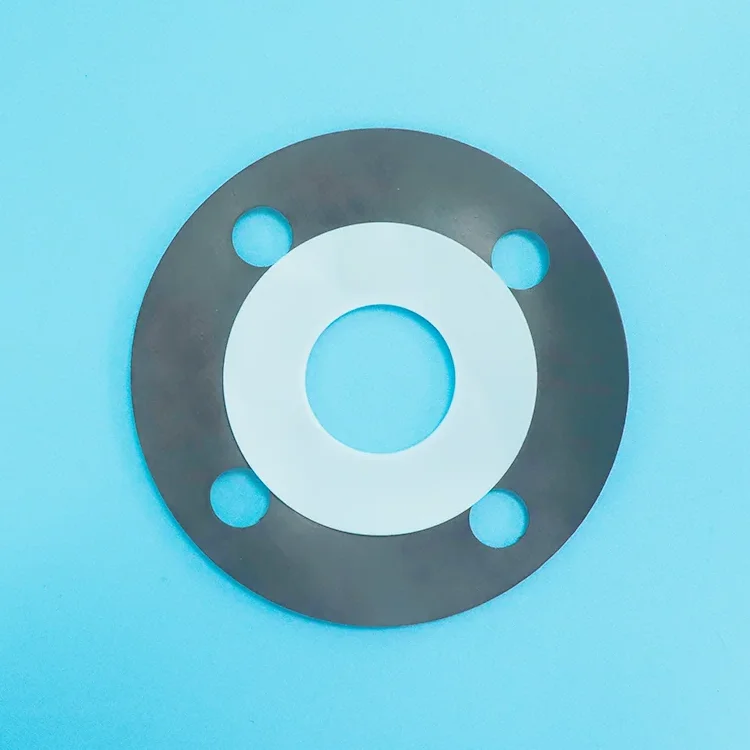

Φλάντζα φακέλου PTFE Τύπου Β

Το παρέμβυσμα φακέλου από PTFE τύπου B κατασκευάζεται από μπλοκ PTFE σε τετράγωνη διατομή, ενθυλακώνοντας πλήρως τον πυρήνα πλήρωσης χωρίς σχισμή. Καλύτερη ακεραιότητα στεγανοποίησης από τον Τύπο Α. Χαμηλότερο κόστος από το συμπαγές PTFE.

Στείλτε το μέγεθος και τα μέσα της φλάντζας σας στο Taifno, είμαστε επαγγελματίας κατασκευαστής και μπορούμε να προσφέρουμε προσαρμοσμένες λύσεις.

Τι είναι το παρέμβυσμα φακέλου PTFE τύπου B;

Ένα παρέμβυσμα φακέλου PTFE τύπου Β αποτελείται από ένα εξωτερικό χιτώνιο PTFE κατασκευασμένο από συμπαγές μπλοκ ή φύλλο PTFE, που περικλείει πλήρως έναν μαλακό πυρήνα πλήρωσης. Σε αντίθεση με τον Τύπο Α (που έχει μια σχισμή από την εξωτερική άκρη), ο Τύπος Β είναι κατεργασμένος με τετράγωνη διατομή και δεν έχει σχισμή — ο πυρήνας πλήρωσης είναι πλήρως σφραγισμένος μέσα στον φάκελο PTFE.

Δομή:

Μπουφάν PTFE: Κατασκευασμένο από μπλοκ ή φύλλο PTFE σε τετράγωνη διατομή, που περικλείει πλήρως τον πυρήνα πλήρωσης χωρίς εκτεθειμένη σχισμή

Πυρήνας πλήρωσης: Μη μεταλλικό υλικό όπως φύλλο από καουτσούκ χωρίς αμίαντο, συμπιεσμένες ίνες ή σύνθετο φύλλο γραφίτη

Τύπος Β Κατασκευή: Πλήρης φάκελος με κατεργασμένη τετράγωνη διατομή, χωρίς σχισμή, χωρίς εκτεθειμένο πληρωτικό, καλύτερη ακεραιότητα σφράγισης

Βασικά χαρακτηριστικά:

Χωρίς σχισμή: Ο πυρήνας πλήρωσης είναι πλήρως σφραγισμένος μέσα στο μπουφάν PTFE, χωρίς εκτεθειμένο αδύναμο σημείο

Καλύτερη ακεραιότητα στεγανοποίησης: Η μηχανική κατασκευή παρέχει ανώτερη απόδοση στεγανοποίησης σε σύγκριση με τον Τύπο Α

Ταίριασμα εσωτερικής διαμέτρου: Η εσωτερική διάμετρος μπορεί να υποστεί μηχανική επεξεργασία για να ταιριάζει με τη οπή της φλάντζας, αποτρέποντας τον στροβιλισμό ροής και μειώνοντας τη διάβρωση

Οδηγός σύγκρισης και επιλογής

Τύπος Α εναντίον Τύπου Β εναντίον Τύπου C εναντίον Στερεού PTFE

Οδηγός γρήγορης επιλογής

Βασικές Εφαρμογές

Τεχνικές Προδιαγραφές

Τύπος B Ιδιότητες φλάντζας φακέλου PTFE

Διαθέσιμες επιλογές πλήρωσης

Μελέτη περίπτωσης

Σε ένα μεγάλο πετροχημικό εργοστάσιο στη Σαγκάη, η βαλβίδα εξόδου ενός συμπιεστή αερίου πυρόλυσης αιθυλενίου (Κλάση 300) λειτουργούσε υπό συνθήκες λειτουργίας που περιέχουν H2S με έκθεση σε διαβρωτικά μέσα, υψηλές θερμοκρασίες, διακυμάνσεις πίεσης και συχνούς κύκλους εκκίνησης-παύσης. Τα αρχικά σπειροειδώς τυλιγμένα παρεμβύσματα έχασαν σταδιακά την απόδοση στεγανοποίησης κατά τη μακροχρόνια λειτουργία λόγω διάβρωσης των υλικών περιέλιξης και των εξαρτημάτων πλήρωσης, δημιουργώντας πιθανούς κινδύνους διαρροής και αυξάνοντας τις απαιτήσεις συντήρησης.

Για να αντιμετωπίσει αυτές τις προκλήσεις, το εργοστάσιο αντικατέστησε τις υπάρχουσες φλάντζες με παρεμβύσματα τύπου B ενθυλακωμένα με PTFE. Διαθέτοντας έναν πλήρως εύκαμπτο πυρήνα πλήρωσης με μανδύα PTFE, αυτός ο σχεδιασμός παρέχει εξαιρετική αντοχή σε H2S, οξέα, αλκάλια και άλλα επιθετικά χημικά ενώ αποτρέπει την άμεση επαφή μεταξύ του μέσου επεξεργασίας και του εσωτερικού υλικού πλήρωσης. Ο συμπιέσιμος πυρήνας προσφέρει επίσης βελτιωμένη απόδοση ανάκτησης, επιτρέποντας στη φλάντζα να αντισταθμίζει τις ανωμαλίες της φλάντζας και τις διακυμάνσεις της πίεσης κατά τη λειτουργία.

Μετά την εγκατάσταση, τα παρεμβύσματα τύπου B που είναι ενθυλακωμένα με PTFE πέτυχαν σταθερή απόδοση σφράγισης στην εφαρμογή βαλβίδας εξόδου συμπιεστή αερίου πυρόλυσης αιθυλενίου. Κατά τη διάρκεια του 4ετούς κύκλου ανάκαμψης, το σύστημα διατήρησε μηδενική διαρροή, αποδεικνύοντας τη μακροπρόθεσμη αξιοπιστία της τεχνολογίας παρεμβυσμάτων ενθυλακωμένων με PTFE σε απαιτητικές εφαρμογές σφράγισης πετροχημικών, μειώνοντας παράλληλα τη συχνότητα συντήρησης και βελτιώνοντας τη λειτουργική ασφάλεια.

FAQ

Ε: Τι είναι μια φλάντζα φακέλου PTFE τύπου Β και πότε πρέπει να τη χρησιμοποιήσω;

A: Το παρέμβυσμα φακέλου PTFE τύπου Β είναι ένα επεξεργασμένο τζάκετ PTFE με τετράγωνη διατομή, που περικλείει πλήρως έναν μαλακό πυρήνα πλήρωσης χωρίς σχισμή. Ο πλήρης φάκελος παρέχει ανώτερη ακεραιότητα σφράγισης σε σύγκριση με τον Τύπο Α (τύπος σχισμής), χωρίς εκτεθειμένο πυρήνα πλήρωσης, χωρίς πιθανό αδύναμο σημείο. Η εσωτερική διάμετρος μπορεί να κατεργαστεί για να ταιριάζει με τη οπή της φλάντζας, αποτρέποντας τον στροβιλισμό της ροής.

Χρησιμοποιήστε τον τύπο Β όταν: Χρειάζεστε καλύτερη αξιοπιστία σφράγισης από τον Τύπο Α για διαβρωτικό σέρβις μέσης προς υψηλή πίεση (έως 5,0 MPa), αλλά δεν θέλετε να πληρώσετε για συμπαγές PTFE.

Όταν ΔΕΝ πρέπει να χρησιμοποιείται Τύπος Β: Χαμηλής πίεσης, ευαίσθητες στο κόστος εφαρμογές όπου ο Τύπος Α επαρκεί. Για σέρβις υψηλής πίεσης ή μεγάλης διαμέτρου, εξετάστε τον τύπο C. Για απόλυτη χημική καθαρότητα και χωρίς κίνδυνο διείσδυσης, σκεφτείτε το στερεό PTFE.

Ε: Τύπος Β έναντι συμπαγούς φλάντζας PTFE, ποια να επιλέξω;

Α: Ο τύπος Β (φάκελος) προσφέρει χημική αντοχή από το χιτώνιο PTFE με συμπιεστότητα από τον πυρήνα πλήρωσης, σε χαμηλότερο κόστος από το συμπαγές PTFE.

Ωστόσο, ο πυρήνας πλήρωσης μπορεί να προσβληθεί εάν τα μέσα διαπεράσουν το χιτώνιο PTFE με την πάροδο του χρόνου. Το συμπαγές παρέμβυσμα PTFE προσφέρει μέγιστη χημική αντοχή και καθαρότητα, χωρίς πυρήνα πλήρωσης, χωρίς κίνδυνο διείσδυσης.

Αλλά κοστίζει πολύ περισσότερο και είναι λιγότερο ελαστικό (χωρίς πυρήνα πλήρωσης για την επαναφορά του ελατηρίου).

Γρήγορος κανόνας:

Μέσης πίεσης, συνεπής κόστους, διαβρωτικό σέρβις → Τύπος Β.

Υψηλή πίεση, υπερκαθαρό, κρίσιμο σέρβις, χωρίς κίνδυνο διείσδυσης αποδεκτό → Στερεό PTFE.

Ε: Ποιοι είναι οι περιορισμοί και ποια τα πιο συνηθισμένα λάθη;

ΕΝΑ: Θερμοκρασία: Έως +200°C.

Πίεση: Έως 5,0 MPa (50 bar).

Χημική ουσία: pH 0-14 γενική αντίσταση, ΜΗ συμβατό με λιωμένα αλκαλικά μέταλλα ή στοιχειακό φθόριο σε υψηλές θερμοκρασίες. Το PTFE μπορεί να διαποτιστεί από ορισμένες χημικές ουσίες (νιτρικό οξύ, χλώριο, αιθυλενοξείδιο) με την πάροδο του χρόνου.

Συνήθη λάθη:

(1) Χρήση Τύπου Β σε εφαρμογές όπου τα μέσα διαπερνούν PTFE: ορισμένες χημικές ουσίες μπορούν να διεισδύσουν μέσω PTFE με την πάροδο του χρόνου και να επιτεθούν στον πυρήνα πλήρωσης, να αντικαθιστούν τακτικά τα παρεμβύσματα ή να χρησιμοποιήσουν συμπαγή παρεμβύσματα PTFE.

(2) Υπερβολική σύσφιξη: η υπερβολική συμπίεση μπορεί να καταστρέψει το μπουφάν PTFE, χρησιμοποιήστε ελεγχόμενη ροπή.

(3) Λάθος επιλογή μεγέθους: Οι τύποι Α και Β συνιστώνται για μεγέθη έως DN500, για μεγαλύτερες διαμέτρους προτιμάται ο τύπος C.
