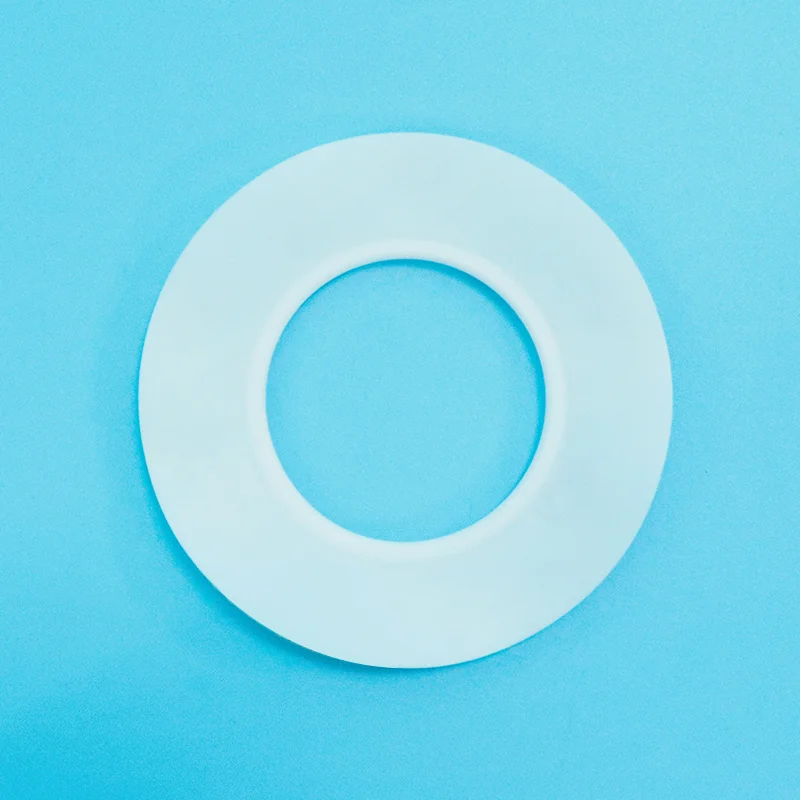

Φλάντζα φακέλου τύπου C PTFE

Η Taifno είναι επαγγελματίας κατασκευαστής παρεμβυσμάτων φακέλων PTFE τύπου C. Διαθέτουμε πιστοποιήσεις ISO 9001 και ISO 14001 και τα προϊόντα μας συμμορφώνονται με έγκυρα διεθνή πρότυπα όπως CE και FDA. προσφέρουμε επίσης προσαρμογή με βάση τις συγκεκριμένες απαιτήσεις του κλάδου και τις συνθήκες λειτουργίας.

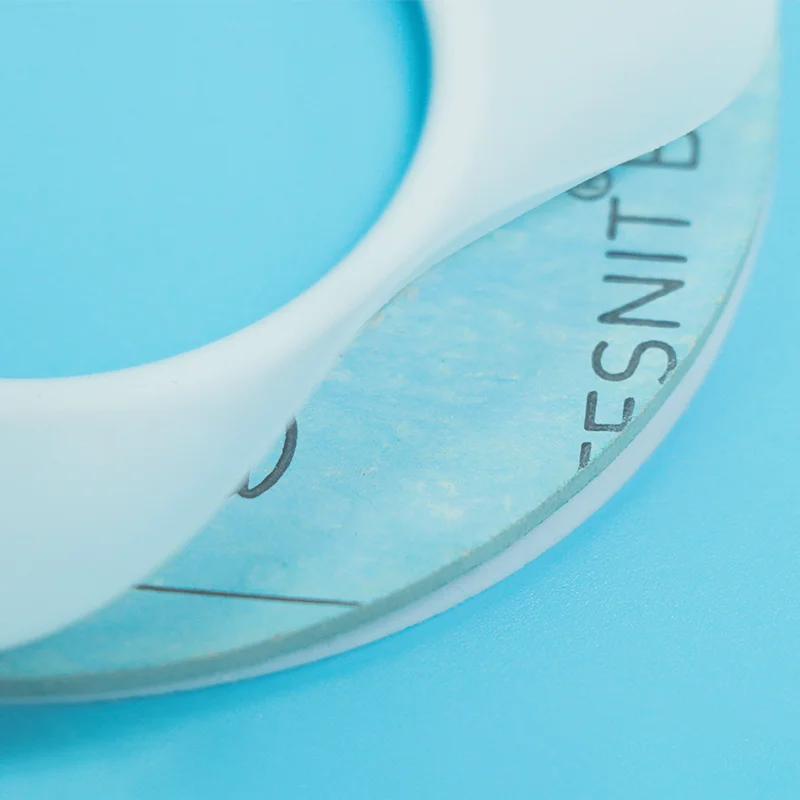

Το παρέμβυσμα τύπου C αποτελείται από ένα φάκελο PTFE σε συνδυασμό με έναν κυματοειδές πυρήνα από ανοξείδωτο χάλυβα (διατίθεται σε ανοξείδωτο χάλυβα 304 ή 316). Ο ενισχυμένος μεταλλικός πυρήνας όχι μόνο ενισχύει τη δομική αντοχή, αλλά παρέχει επίσης ελαστικότητα και βελτιώνει την αντίσταση στις διακυμάνσεις της πίεσης και τον θερμικό κύκλο.

Πώς λειτουργεί η φλάντζα φακέλου PTFE τύπου C;

Το Type C PTFE Envelope Gasket είναι μια ενισχυμένη λύση στεγανοποίησης σχεδιασμένη για περιβάλλοντα λειτουργίας υψηλής πίεσης και απαιτητικά. Διαθέτει ένα εξωτερικό στρώμα PTFE σε συνδυασμό με έναν πυρήνα ενίσχυσης από κυματοειδές ανοξείδωτο χάλυβα, δημιουργώντας μια σύνθετη δομή που προσφέρει τόσο χημική αντοχή όσο και μηχανική αντοχή.

Η δομή της φλάντζας περιλαμβάνει:

Εξωτερικό στρώμα PTFE: Το μπουφάν PTFE περιβάλλει πλήρως την εσωτερική μεταλλική ενίσχυση, δημιουργώντας μια ανθεκτική στη διάβρωση επιφάνεια στεγανοποίησης. Προστατεύει το μεταλλικό ένθετο από την άμεση επαφή με επιθετικά μέσα, ενώ διατηρεί την εξαιρετική αντοχή του PTFE σε οξέα, αλκάλια, διαλύτες και άλλες χημικές ουσίες.

Οπλισμός από κυματοειδές ανοξείδωτο χάλυβα: Το εσωτερικό κυματοειδές ένθετο από ανοξείδωτο χάλυβα 304 ή 316 λειτουργεί ως εύκαμπτο στοιχείο στήριξης. Ο σχεδιασμός του που μοιάζει με ελατήριο επιτρέπει στο παρέμβυσμα να ανακτά μετά τη συμπίεση, να διατηρεί την πίεση στεγανοποίησης και να αντιστέκεται στην παραμόρφωση υπό κυμαινόμενα φορτία.

Σχεδιασμός ενισχυμένης στεγανοποίησης: Ο συνδυασμός PTFE και κυματοειδούς μεταλλικού πυρήνα επιτρέπει στην κατασκευή τύπου C να διατηρεί την απόδοση στεγανοποίησης κατά τις αλλαγές πίεσης, τη θερμική διαστολή και τους επαναλαμβανόμενους κύκλους λειτουργίας. Η μεταλλική ενίσχυση βελτιώνει τη σταθερότητα και μειώνει τον κίνδυνο εξώθησης ή έκρηξης σε απαιτητικές εφαρμογές.

Βασικά πλεονεκτήματα απόδοσης:

Βελτιωμένη απόδοση ανάκτησης: Το ένθετο από κυματοειδές ανοξείδωτο χάλυβα παρέχει συνεχή ελαστική ανάκτηση, βοηθώντας το παρέμβυσμα να διατηρεί τη δύναμη στεγανοποίησης μετά από επαναλαμβανόμενες αλλαγές συμπίεσης και θερμοκρασίας.

Βελτιωμένη αντίσταση πίεσης: Ο ενισχυμένος μεταλλικός πυρήνας υποστηρίζει το στρώμα PTFE και αποτρέπει την υπερβολική παραμόρφωση, καθιστώντας τον κατάλληλο για εφαρμογές υψηλότερης πίεσης από τα τυπικά παρεμβύσματα περιβλήματος με μαλακό πυρήνα.

Κατάλληλο για μεγάλες εφαρμογές φλάντζας: Η πρόσθετη δομική υποστήριξη καθιστά τη φλάντζα φακέλου PTFE τύπου C ιδανική επιλογή για φλάντζες μεγάλης διαμέτρου, ειδικά συστήματα DN350+ όπου τα συμβατικά σχέδια φλάντζας ενδέχεται να μην έχουν επαρκή ακαμψία.

Οδηγός σύγκρισης και επιλογής

Τύπος C εναντίον Τύπου Α εναντίον Τύπου Β εναντίον Μεταλλικού τζάκετ εναντίον Στερεού PTFE

Οδηγός γρήγορης επιλογής

Βασικές Εφαρμογές

Τεχνικές Προδιαγραφές

Τύπος C Ιδιότητες φλάντζας φακέλου PTFE

Διαθέσιμες επιλογές μεταλλικού πυρήνα

Διασφάλιση Ποιότητας

1. 100% Virgin PTFE ρητίνη

Εξασφαλίζει σταθερή ποιότητα, εξαιρετική χημική αντοχή και σταθερή απόδοση σφράγισης παρτίδα μετά από παρτίδα.

2. Πυρήνας Premium από ανοξείδωτο χάλυβα

Κατασκευασμένο από ανθεκτικό στη διάβρωση ανοξείδωτο ατσάλι 304/316 για να παρέχει υψηλή αντοχή και αξιόπιστη στήριξη υπό πίεση και θερμικό κύκλο.

3. Πλήρης ενθυλάκωση PTFE

Σφραγίζει πλήρως το μεταλλικό ένθετο, αποτρέποντας τον κίνδυνο διάβρωσης και εξασφαλίζοντας μεγάλη διάρκεια ζωής.

4. Σχεδιασμός κυματοειδούς οπλισμού

Παρέχει ανάκτηση ελατηρίου, διατηρεί τη δύναμη στεγανοποίησης και βελτιώνει την αντίσταση στις διακυμάνσεις της πίεσης.

5. Ιχνηλασιμότητα υλικού

Διατίθενται πιστοποιητικά υλικού και αρχεία παραγωγής κατόπιν αιτήματος.

6. Προσαρμοσμένα μεγέθη και γρήγορη παράδοση

Διατίθενται τυπικά μεγέθη φλάντζας και προσαρμοσμένες διαστάσεις. Τυπικά μεγέθη: 5–10 ημέρες. προσαρμοσμένα μεγέθη: 10–15 ημέρες.

FAQ

Ε: Τι είναι μια φλάντζα φακέλου PTFE τύπου C και πότε πρέπει να τη χρησιμοποιήσω;

Α: Ένα παρέμβυσμα φακέλου από PTFE τύπου C διαθέτει μεταλλικό ένθετο από κυματοειδές ανοξείδωτο χάλυβα, πλήρως ενσωματωμένο σε τζάκετ από PTFE. Ο κυματοειδές μεταλλικός πυρήνας παρέχει ανάκτηση ελατηρίου, αντίσταση εκτόξευσης και δομική ακεραιότητα υπό υψηλή πίεση και θερμικό κύκλο.

Χρησιμοποιήστε τον τύπο C όταν:Σέρβις υψηλής πίεσης, φλάντζες μεγάλης διαμέτρου (DN350+), συνθήκες θερμικού κύκλου και εφαρμογές όπου η αντίσταση εκτόξευσης είναι κρίσιμη.

Πότε ΔΕΝ πρέπει να χρησιμοποιείται Τύπος C:Γενική χημική υπηρεσία χαμηλής πίεσης (ο τύπος Α είναι πιο οικονομικός), φλάντζες μικρής διαμέτρου (ο τύπος Α ή Β είναι πιο οικονομικός) ή εφαρμογές που απαιτούν μέγιστη χημική καθαρότητα χωρίς περιεκτικότητα σε μέταλλο (Στερεό PTFE).

Ε: Τύπος C έναντι μεταλλικής φλάντζας με τζάκετ, ποια να επιλέξω;

Α: Τύπου C και φλάντζες με μεταλλικό χιτώνιο και οι δύο έχουν μεταλλικούς πυρήνες, αλλά εξυπηρετούν διαφορετικές εφαρμογές.

Τύπος C (κυματοειδές μεταλλικό πυρήνα): πλήρως ενθυλακωμένο σε PTFE, χωρίς εκτεθειμένο μέταλλο, ιδανικό για χημικές εργασίες όπου απαιτείται χημική αντοχή σε PTFE. Ιδανικό για φλάντζες μέτριας-υψηλής πίεσης, θερμικού κύκλου και μεγάλης διαμέτρου.

Μεταλλικά παρεμβύσματα: μεταλλικός πυρήνας μερικώς ή πλήρως καλυμμένος με PTFE ή άλλα υλικά, παρέχει ικανότητα ακραίας πίεσης και αντοχή σε υψηλή θερμοκρασία. Ιδανικό για ακραία πίεση, υψηλή θερμοκρασία (+260°C+) και εφαρμογές όπου το PTFE μαλακώνει ή σέρνεται.

Γρήγορος κανόνας:

Χημική υπηρεσία, μέτρια-υψηλή πίεση, θερμικός κύκλος → Τύπος C.

Εξαιρετική πίεση, ακραία θερμοκρασία → Μεταλλικό τζάκετ.

Ε: Ποιοι είναι οι περιορισμοί και ποια τα πιο συνηθισμένα λάθη;

ΕΝΑ: Θερμοκρασία: Έως +200°C (όριο PTFE).

Πίεση: Υψηλότερο από τον τύπο A/B, εξαρτάται από το σχέδιο και το πάχος του μεταλλικού πυρήνα.

Μέγεθος: Συνιστάται για DN350 και άνω, ο κυματοειδές μεταλλικός πυρήνας παρέχει δομική αντοχή για μεγάλες διαμέτρους. Δεν συνιστάται για φλάντζες με λεπτά ή εύθραυστα τοιχώματα, ο μεταλλικός πυρήνας είναι άκαμπτος και μπορεί να προκαλέσει ζημιά εάν σφίξει υπερβολικά.

Συνήθη λάθη:

(1) Χρήση Τύπου C σε φλάντζες με λεπτά τοιχώματα ή με γυάλινη επένδυση χωρίς έλεγχο ροπής: ο άκαμπτος μεταλλικός πυρήνας μπορεί να σπάσει εύθραυστες επιφάνειες. χρησιμοποιήστε χαμηλή ροπή με ελεγχόμενη εγκατάσταση.

(2) Υπερσύσφιξη: ο μεταλλικός πυρήνας παρέχει δύναμη σφράγισης. Η υπερβολική συμπίεση καταστρέφει το μπουφάν PTFE.

(3) Λανθασμένη επιλογή μεγέθους: Ο τύπος C συνιστάται για DN350+. για μικρότερα μεγέθη, ο Τύπος Α ή Β μπορεί να είναι πιο οικονομικός.
