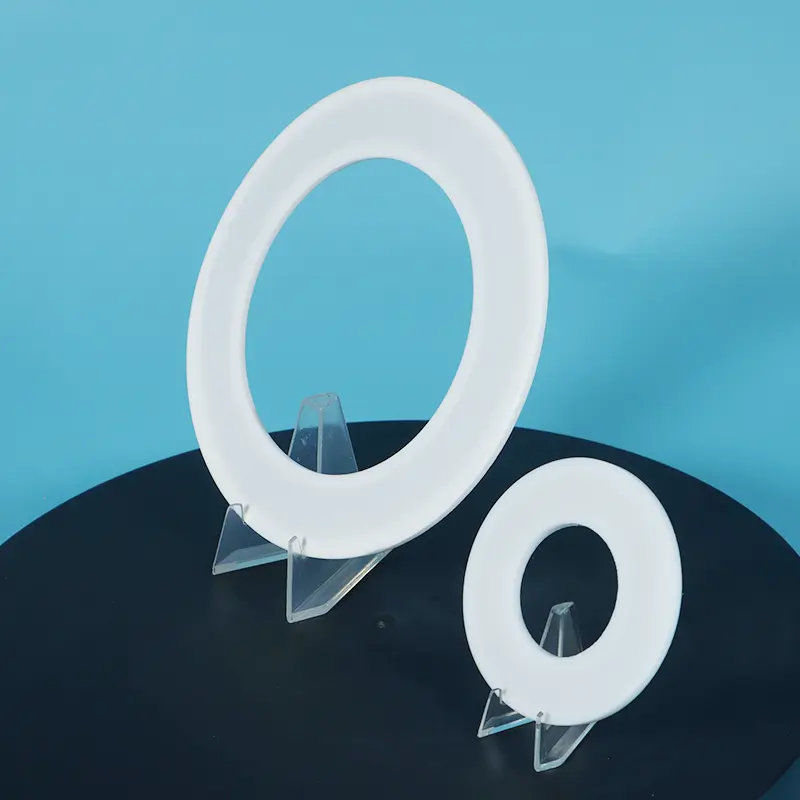

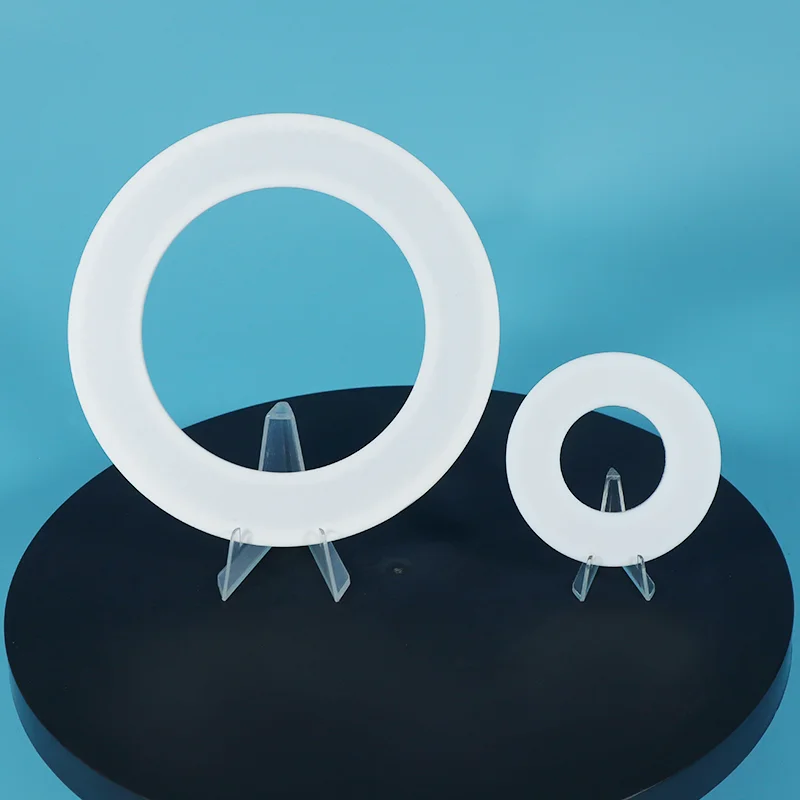

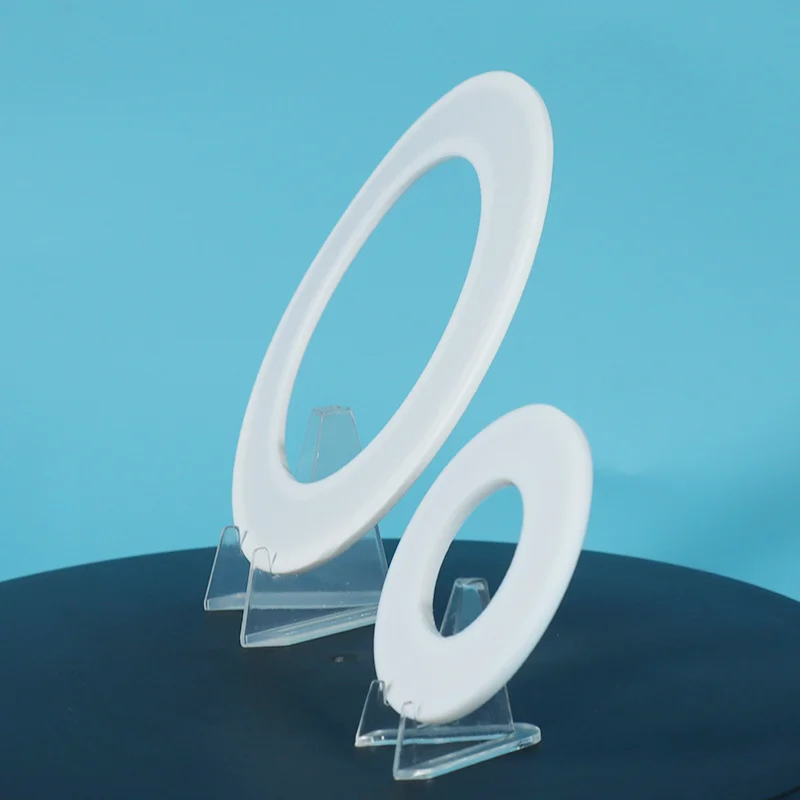

Φλάντζα από PTFE με μεταλλική επένδυση

Χρειάζεστε τη δύναμη του μετάλλου με τη χημική αντοχή του PTFE; Η Taifno προσφέρει Φλάντζες PTFE με μεταλλική επένδυση για παγκόσμιους αγοραστές. Ο μεταλλικός πυρήνας παρέχει δομική αντοχή, αντίσταση στο φύσημα και ικανότητα υψηλής θερμοκρασίας πολύ πέρα ​​από τις φλάντζες μόνο από πολυμερή. Το κάλυμμα PTFE παρέχει χημική αντοχή και αξιόπιστη επιφάνεια στεγανοποίησης.

Τι είναι μια φλάντζα από PTFE με μεταλλική επένδυση;

Μια φλάντζα PTFE με μεταλλική επένδυση αποτελείται από έναν συμπαγή μεταλλικό πυρήνα (συνήθως ανοξείδωτο ατσάλι 304/316, ανθρακούχο χάλυβα, χαλκό ή τιτάνιο) που καλύπτεται πλήρως ή εν μέρει από ένα χιτώνιο PTFE. Ο μεταλλικός πυρήνας παρέχει δομική αντοχή, αντίσταση στο φύσημα και ικανότητα υψηλής θερμοκρασίας πολύ πέρα ​​από τις φλάντζες μόνο από πολυμερή. Το κάλυμμα PTFE παρέχει καθολική χημική αντοχή (pH 0-14) και αξιόπιστη επιφάνεια στεγανοποίησης.

Δομή:

Μεταλλικός πυρήνας: Παρέχει δομική αντοχή, αντίσταση εκτόξευσης και ικανότητα σε υψηλές θερμοκρασίες

Μπουφάν PTFE: Παρέχει γενική χημική αντοχή (pH 0-14), αντικολλητική επιφάνεια και προστατεύει τον μεταλλικό πυρήνα από τη διάβρωση

Πυρήνας πλήρωσης (Προαιρετικό): Γέμισμα χωρίς αμίαντο, γραφίτη ή PTFE μέσα στον μεταλλικό πυρήνα παρέχει πρόσθετη ελαστικότητα

Βασικά χαρακτηριστικά:

Αντοχή μετάλλου: Χειρίζεται την ακραία πίεση (έως 100 MPa) και τη θερμοκρασία (έως +700°C)

Προστασία από PTFE: Το μπουφάν PTFE παρέχει χημική αντοχή και αποτρέπει τη μόλυνση

Δυνατότητα μεγάλης διαμέτρου: Έως DN5000 — ιδανικό για εναλλάκτες θερμότητας και μεγάλα σκάφη

Πολύπλοκα σχήματα: Μπορεί να κατασκευαστεί σε κυκλικά, οβάλ και ορθογώνια σχήματα

Οδηγός σύγκρισης και επιλογής

PTFE Metal Jacketed vs Spiral Wound vs Type C vs Solid PTFE

Οδηγός γρήγορης επιλογής

Βασικές Εφαρμογές

Τεχνικές Προδιαγραφές

Ιδιότητες στεγανοποίησης PTFE με μεταλλική επένδυση

Διαθέσιμες επιλογές μεταλλικού πυρήνα

Διασφάλιση Ποιότητας

Ρητίνη 100% Virgin PTFE — σταθερή ποιότητα, παρτίδα μετά από παρτίδα

Premium Metal Core — υλικά υψηλής αντοχής, ανθεκτικά στη διάβρωση

Πλήρης ιχνηλασιμότητα — πιστοποιητικά υλικού διαθέσιμα κατόπιν αιτήματος

Προσαρμοσμένη κατασκευή — διαθέσιμα κυκλικά, οβάλ και ορθογώνια σχήματα

Δυνατότητα μεγάλης διαμέτρου — έως DN5000 (5 μέτρα)

Χρόνος παράδοσης — τυπικά μεγέθη 5-10 ημέρες. προσαρμοσμένα μεγέθη 10-20 ημέρες ανάλογα με την πολυπλοκότητα

Μελέτη περίπτωσης

Σε ένα εκλεκτό χημικό εργοστάσιο στο Jiangsu, ένας αντιδραστήρας πολυμερισμού με επένδυση γυαλιού εξοπλισμένος με φρεάτιο DN1200 λειτουργούσε κάτω από απαιτητικές συνθήκες θερμικού κύκλου, με έναν κύκλο θερμοκρασίας μεταξύ θερμοκρασίας περιβάλλοντος και 200℃ κάθε μέρα.

Αν και τα στερεά παρεμβύσματα PTFE πρόσφεραν εξαιρετική χημική αντοχή, η έλλειψη δομικής ενίσχυσης προκάλεσε παραμόρφωση ερπυσμού, χαλάρωση της τάσης και μειωμένη πίεση στεγανοποίησης κατά τη διάρκεια επαναλαμβανόμενης θερμικής ανακύκλωσης. Ως αποτέλεσμα, σημειώθηκε διαρροή μετά από περίπου ένα μήνα λειτουργίας, επηρεάζοντας τη συνέχεια της παραγωγής.

Για να ξεπεραστούν οι προκλήσεις της ποδηλασίας σε υψηλές θερμοκρασίες και οι απαιτήσεις σφράγισης του εξοπλισμού με επένδυση από γυαλί, εγκαταστάθηκαν ως λύση αντικατάστασης παρεμβύσματα ενθυλακωμένα με PTFE με 304 κυματοειδείς πυρήνες από ανοξείδωτο χάλυβα. Το στρώμα ενθυλάκωσης PTFE παρέχει εξαιρετική χημική αντοχή, ενώ ο κυματοειδές πυρήνας από ανοξείδωτο χάλυβα ενισχύει τη μηχανική αντοχή, την απόδοση ανάκτησης και την αντοχή στη θερμική ανακύκλωση.

Μετά την αντικατάσταση, η διάρκεια ζωής της φλάντζας επεκτάθηκε από περίπου 1 μήνα σε 10 μήνες, μειώνοντας σημαντικά τη συχνότητα συντήρησης και βελτιώνοντας τη μακροπρόθεσμη αξιοπιστία του αντιδραστήρα πολυμερισμού.

FAQ

Ε: Φλάντζα PTFE με μεταλλική επένδυση έναντι φλάντζας με σπειροειδή περιέλιξη, ποια να επιλέξω;

Α: Και τα δύο χειρίζονται υψηλή πίεση και υψηλή θερμοκρασία, αλλά εξυπηρετούν διαφορετικές εφαρμογές.

Φλάντζα από PTFE με μεταλλική επένδυση: συμπαγής μεταλλικός πυρήνας πλήρως ή μερικώς καλυμμένος με PTFE. Το καλύτερο για χημικές υπηρεσίες όπου απαιτείται χημική αντίσταση PTFE, εναλλάκτες θερμότητας, φλάντζες μεγάλης διαμέτρου (έως DN5000) και πολύπλοκα σχήματα (κυκλικά, οβάλ, ορθογώνια).

Σπειροειδής φλάντζα: Μεταλλικές περιελίξεις σε σχήμα V με πληρωτικό (γραφίτη/PTFE) μεταξύ τους. Ιδανικό για εφαρμογές υψηλής πίεσης, υψηλής θερμοκρασίας, ατμού και τυπικών εφαρμογών φλάντζας ASME έως DN1500.

Γρήγορος κανόνας:

Σέρβις χημικών, μεγάλης διαμέτρου, σύνθετων σχημάτων → Μεταλλικό τζάκετ.

Υψηλή πίεση, υψηλή θερμοκρασία, ατμός, τυπικές φλάντζες → Σπειροειδής περιέλιξη.

Ε: Ποια θερμοκρασία και πίεση μπορούν να χειριστούν οι φλάντζες PTFE με μεταλλική επένδυση;

ΕΝΑ: Θερμοκρασία: Έως +700°C ανάλογα με το υλικό του μεταλλικού πυρήνα, 304/316 SS έως +530°C, ανθρακούχο χάλυβα έως +300°C και Hastelloy/Inconel έως +700°C.

Πίεση: Έως 100 MPa (100 bar).

Χημική ουσία: pH 0-14 γενική αντίσταση (κάλυμμα PTFE).

Η βασική διαφορά από τα τυπικά παρεμβύσματα PTFE: Ο μεταλλικός πυρήνας επιτρέπει πολύ υψηλότερη ικανότητα θερμοκρασίας και πίεσης, καθιστώντας τον την προτιμώμενη επιλογή για εναλλάκτες θερμότητας και δοχεία υψηλής πίεσης.

Δυνατότητα μεγέθους: Έως DN5000 (5 μέτρα), σημαντικά μεγαλύτερο από τα σπειροειδώς τυλιγμένα παρεμβύσματα που συνήθως περιορίζονται στο DN1500.

Ε: Ποιοι είναι οι περιορισμοί και ποια τα πιο συνηθισμένα λάθη;

ΕΝΑ: Θερμοκρασία: Έως +280°C (ανάλογα με τον μεταλλικό πυρήνα).

Πίεση: Έως 100 MPa.

Χημική ουσία: pH 0-14, το μπουφάν PTFE παρέχει καθολική αντίσταση, αλλά ο μεταλλικός πυρήνας μπορεί να διαβρωθεί εάν το χιτώνιο PTFE καταστραφεί.

Τρία κοινά λάθη:

(1) Χρήση παρεμβυσμάτων με μεταλλικό μανδύα σε εφαρμογές όπου το χιτώνιο PTFE δεν είναι συμβατό: Το PTFE δεν είναι συμβατό με λιωμένα αλκαλικά μέταλλα ή στοιχειακό φθόριο σε υψηλές θερμοκρασίες.

(2) Υπερσύσφιξη: ενώ ο μεταλλικός πυρήνας είναι ισχυρός, η υπερβολική συμπίεση μπορεί να καταστρέψει το μπουφάν PTFE. χρησιμοποιήστε ελεγχόμενη ροπή.

(3) Λανθασμένη επιλογή μεταλλικού πυρήνα: επιλέξτε τον σωστό μεταλλικό πυρήνα για τη θερμοκρασία και τα μέσα σας. Ο ανθρακούχος χάλυβας διαβρώνεται στο αλμυρό νερό, το 316 SS χειρίζεται καλύτερα τα όξινα περιβάλλοντα, το τιτάνιο είναι καλύτερο για θαλάσσιες εφαρμογές.

Περιλαμβάνουμε προδιαγραφές εγκατάστασης σε κάθε παραγγελία.
