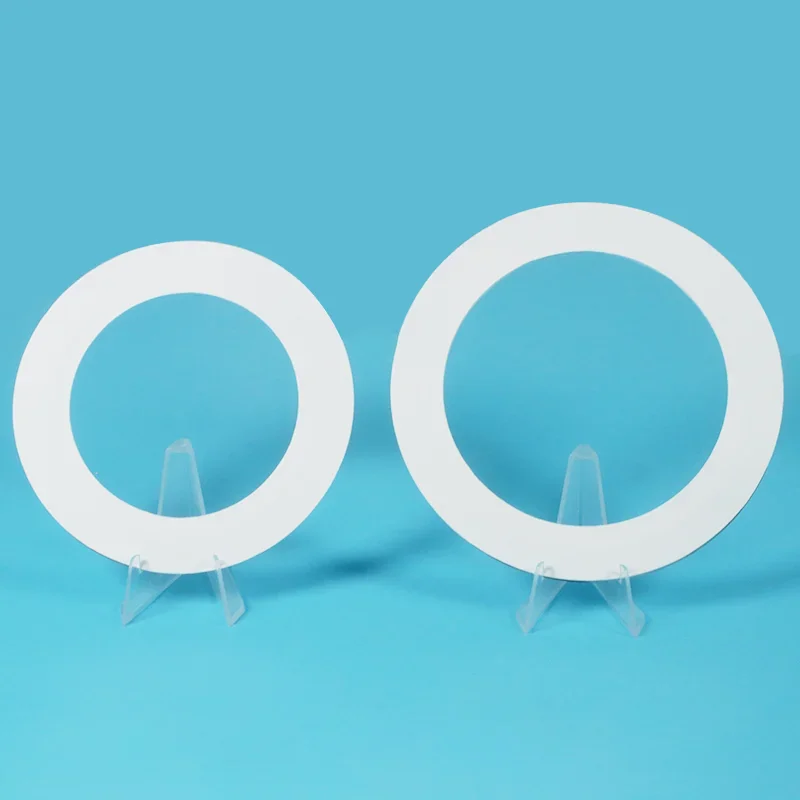

A Φλάντζα από PTFE με μεταλλική επένδυσησυνδυάζει τη χημική αντοχή και τη συμβατότητα του διογκωμένου PTFE με τη δομική υποστήριξη ενός μεταλλικού στρώματος. Αυτή η κατασκευή έχει σχεδιαστεί για απαιτητικά περιβάλλοντα στεγανοποίησης όπου τα συμβατικά μαλακά παρεμβύσματα PTFE μπορεί να χρειάζονται πρόσθετη σταθερότητα διαστάσεων ή μηχανική ενίσχυση. Με την αντιστοίχιση του μεταλλικού στρώματος, της διογκωμένης ποιότητας PTFE, των διαστάσεων της φλάντζας, του σχεδιασμού της φλάντζας, της θερμοκρασίας, της πίεσης και του μέσου επεξεργασίας, οι αγοραστές μπορούν να επιτύχουν μια πιο αξιόπιστη λύση στεγανοποίησης. Αυτός ο οδηγός εξηγεί πώς λειτουργεί η κατασκευή, πού είναι χρήσιμο, τι πρέπει να λάβετε υπόψη κατά την επιλογή και πώς η Ningbo Taifno PTFE Plastic Products Co., Ltd. μπορεί να υποστηρίξει προσαρμοσμένες απαιτήσεις σφράγισης PTFE.
A Φλάντζα από PTFE με μεταλλική επένδυσηείναι ένα σύνθετο στεγανοποιητικό στοιχείο που συνδυάζει ένα διογκωμένο στρώμα πολυτετραφθοροαιθυλενίου με μια μεταλλική ενίσχυση ή δομή επένδυσης. Ο σκοπός αυτού του συνδυασμού είναι απλός: συνδυάστε τα χαρακτηριστικά στεγανοποίησης του διογκωμένου PTFE με πρόσθετη μηχανική υποστήριξη από μέταλλο.
Το διογκωμένο PTFE εκτιμάται για την εξαιρετικά συμπιεστή δομή του και την ικανότητά του να συμμορφώνεται με ανωμαλίες της επιφάνειας. Σε αντίθεση με ένα άκαμπτο φύλλο PTFE, η διευρυμένη δομή του μπορεί να προσαρμοστεί πιο εύκολα σε ατέλειες στις επιφάνειες της φλάντζας. Η έρευνα σε υλικά διογκωμένης φλάντζας PTFE έχει δείξει υψηλή συμπιεστότητα και ισχυρή απόδοση στεγανοποίησης, ενώ εξετάζει επίσης τη χαλάρωση ερπυσμού, την ανάκτηση, τη συγκράτηση της ροπής και τη διαπερατότητα αερίου.
Το μεταλλικό εξάρτημα παρέχει ένα διαφορετικό σύνολο χαρακτηριστικών. Μπορεί να βοηθήσει στην ενίσχυση της φλάντζας, στη βελτίωση της σταθερότητας των διαστάσεων και στη στήριξη της δομής στεγανοποίησης όταν η εφαρμογή περιλαμβάνει απαιτητικές μηχανικές συνθήκες. Η τελική απόδοση επομένως δεν εξαρτάται μόνο από το υλικό PTFE αλλά και από τον τύπο μετάλλου, το πάχος, τη γεωμετρία, το προφίλ φλάντζας, την κατάσταση της φλάντζας και τις συνθήκες συντήρησης.
Η κατασκευή μιας διογκωμένης φλάντζας PTFE με μεταλλική επένδυση μπορεί να ποικίλλει ανάλογα με την προβλεπόμενη εφαρμογή. Ένας τυπικός σχεδιασμός ενσωματώνει ένα διογκωμένο στοιχείο στεγανοποίησης PTFE μαζί με ένα μεταλλικό ενισχυτικό στρώμα. Μπορούν να επιλεγούν διαφορετικά σχέδια ανάλογα με τις διαστάσεις της φλάντζας, τις συνθήκες πίεσης, τη θερμοκρασία, την έκθεση σε χημικά και τα απαιτούμενα μηχανικά χαρακτηριστικά.
Παρέχει χημική αντοχή, συμπιεστότητα, χαρακτηριστικά χαμηλής τριβής και προσαρμοστικότητα στην επιφάνεια της φλάντζας.
Παρέχει πρόσθετη δομική ενίσχυση και σταθερότητα διαστάσεων όπου η εφαρμογή απαιτεί μια πιο υποστηριζόμενη δομή στεγανοποίησης.
Μεταφέρει τη συμπίεση στη φλάντζα και καθορίζει πόσο αποτελεσματικά η φλάντζα γεμίζει τις επιφανειακές ανωμαλίες.
Αυτή η σύνθετη προσέγγιση είναι ιδιαίτερα χρήσιμη όταν μια εφαρμογή σφράγισης απαιτεί περισσότερα από τη χημική συμβατότητα και μόνο. Ένα παρέμβυσμα πρέπει να διατηρεί επαρκή τάση επαφής κατά τη διάρκεια ζωής του, να δέχεται ατέλειες επιφάνειας και να παραμένει συμβατό με το μέσο επεξεργασίας.
Η επιλογή μιας φλάντζας σπάνια αφορά ένα ακίνητο. Οι βιομηχανικοί αγοραστές συνήθως πρέπει να εξισορροπούν τη χημική συμβατότητα, τη θερμοκρασία, την πίεση, την κατάσταση της φλάντζας, τις απαιτήσεις εγκατάστασης, τη διάρκεια ζωής και το κόστος συντήρησης. Μια διογκωμένη φλάντζα από PTFE με μεταλλική επένδυση μπορεί να αντιμετωπίσει πολλά από αυτά τα ζητήματα σε ένα σύνθετο σχέδιο.
Το PTFE είναι γνωστό για την ευρεία αντοχή του σε επιθετικές χημικές ουσίες. Αυτό καθιστά το διογκωμένο PTFE κατάλληλο για πολλά περιβάλλοντα χημικής επεξεργασίας που περιλαμβάνουν διαβρωτικά υγρά, αέρια, διαλύτες, οξέα και αλκάλια. Ωστόσο, η συμβατότητα θα πρέπει πάντα να επιβεβαιώνεται για το πραγματικό μέσο, τη συγκέντρωση, τη θερμοκρασία και τις συνθήκες λειτουργίας αντί να υποτίθεται ότι είναι γενική συμβατότητα.
Ένα από τα κύρια πλεονεκτήματα του διογκωμένου PTFE είναι η ικανότητά του να συμμορφώνεται με τις ανωμαλίες της επιφάνειας της φλάντζας. Αυτό το χαρακτηριστικό μπορεί να είναι ιδιαίτερα χρήσιμο όταν οι επιφάνειες στεγανοποίησης δεν είναι απόλυτα λείες ή όταν ο εξοπλισμός έχει υποστεί φθορά κατά τη μακροχρόνια λειτουργία.
Το μεταλλικό εξάρτημα μπορεί να παρέχει πρόσθετη δομική στήριξη σε σύγκριση με ένα μαλακό στοιχείο στεγανοποίησης PTFE που χρησιμοποιείται μόνο του. Αυτό μπορεί να είναι ωφέλιμο όταν η σταθερότητα των διαστάσεων και η μηχανική στιβαρότητα είναι σημαντικά ζητήματα σχεδιασμού.
Επειδή το παρέμβυσμα συνδυάζει διαφορετικά χαρακτηριστικά υλικού, οι μηχανικοί μπορούν να σχεδιάσουν τη δομή στεγανοποίησης γύρω από το πραγματικό περιβάλλον λειτουργίας αντί να βασίζονται σε μια μεμονωμένη ιδιότητα υλικού. Η σωστή διαμόρφωση μπορεί να βοηθήσει στην αντιμετώπιση απαιτητικών γεωμετριών φλάντζας και συνθηκών διεργασίας.
Η διαρροή μπορεί να οδηγήσει σε διακοπές παραγωγής, απώλεια προϊόντος, μόλυνση του εξοπλισμού και εργασίες συντήρησης. Μια σωστά επιλεγμένη και σωστά τοποθετημένη φλάντζα μπορεί να βοηθήσει στη μείωση αυτών των κινδύνων διατηρώντας μια αποτελεσματική στεγανοποίηση καθ' όλη τη διάρκεια της προβλεπόμενης περιόδου σέρβις.
Ο συνδυασμός διογκωμένου PTFE και μεταλλικής ενίσχυσης καθιστά αυτήν την ιδέα της φλάντζας σχετική με βιομηχανικά συστήματα όπου η χημική αντοχή και η μηχανική σταθερότητα είναι και τα δύο σημαντικά. Η πραγματική καταλληλότητα θα πρέπει πάντα να επιβεβαιώνεται με βάση τις πλήρεις προδιαγραφές λειτουργίας.
| Βιομηχανία | Τυπικές περιοχές σφράγισης | Κύρια ζητήματα |
|---|---|---|
| Χημική Επεξεργασία | Αγωγοί, αντιδραστήρες, βαλβίδες, πλοία | Χημική συμβατότητα και έλεγχος διαρροών |
| Πετροχημική | Φλάντζες, εξοπλισμός επεξεργασίας, σωληνώσεις | Συμβατότητα θερμοκρασίας, πίεσης και μέσων |
| Φαρμακευτικός | Γραμμές διεργασίας και εξοπλισμός | Απαιτήσεις καθαρότητας υλικού και καθαρισμού |
| Επεξεργασία Τροφίμων | Εξοπλισμός σωληνώσεων και επεξεργασίας | Κανονιστικές απαιτήσεις και απαιτήσεις υλικού |
| Παραγωγή ενέργειας | Εναλλάκτες θερμότητας, σωληνώσεις, εξοπλισμός | Θερμική ανακύκλωση και σταθερότητα φλάντζας |
| Ημιαγωγός | Συστήματα παροχής αερίου και χημικών | Καθαριότητα και συμβατότητα διαδικασίας |
Ένα κοινό λάθος αγοράς είναι η επιλογή μιας φλάντζας με βάση μόνο το ονομαστικό μέγεθος ή το όνομα υλικού. Μια πιο αξιόπιστη προσέγγιση είναι η αξιολόγηση του πλήρους περιβάλλοντος στεγανοποίησης.
| Συντελεστής Επιλογής | Πληροφορίες προς παροχή |
|---|---|
| Μέσον | Χημική ονομασία, συγκέντρωση και φυσική κατάσταση |
| Θερμοκρασία | Κανονικές, ελάχιστες και μέγιστες θερμοκρασίες λειτουργίας |
| Πίεση | Λειτουργία και πιθανή μέγιστη πίεση |
| Φλάντζα | Τύπος, διαστάσεις, υλικό και κατάσταση επιφάνειας |
| Τσιμούχα | Απαιτήσεις πάχους, προφίλ, διαστάσεων και οπλισμού |
Ακόμη και μια φλάντζα υψηλής απόδοσης μπορεί να αποτύχει εάν οι συνθήκες εγκατάστασης δεν είναι κατάλληλες. Οι επιφάνειες της φλάντζας πρέπει να επιθεωρούνται και να καθαρίζονται πριν από τη συναρμολόγηση. Τα ξένα σωματίδια, τα παλιά υπολείμματα φλάντζας, τα προϊόντα διάβρωσης και οι ζημιές στην επιφάνεια θα πρέπει να αντιμετωπίζονται πριν από την εγκατάσταση της νέας φλάντζας.
Θα πρέπει επίσης να αποφεύγεται η υπερβολική συμπίεση. Το σωστό φορτίο συναρμολόγησης εξαρτάται από την κατασκευή της φλάντζας, τον σχεδιασμό της φλάντζας, το σύστημα μπουλονιών και τις συνθήκες λειτουργίας. Για κρίσιμο εξοπλισμό, οι μηχανικοί υπολογισμοί και οι συστάσεις εγκατάστασης του κατασκευαστή θα πρέπει να έχουν προτεραιότητα έναντι των γενικών τιμών ροπής.
Διαφορετικά υλικά φλάντζας επιλύουν διαφορετικά προβλήματα στεγανοποίησης. Η ακόλουθη σύγκριση παρέχει ένα πρακτικό σημείο εκκίνησης και όχι ένα υποκατάστατο για την αξιολόγηση μηχανικής ειδικής εφαρμογής.
| Τύπος υλικού | Κύρια δύναμη | Περιορισμός Δυνητικού | Τυπική θεώρηση |
|---|---|---|---|
| Virgin PTFE | Χημική αντοχή και καθαρότητα | Συμπεριφορά ερπυσμού και διαστάσεων υπό παρατεταμένο φορτίο | Καθαρές και χημικά απαιτητικές υπηρεσίες |
| Διευρυμένο PTFE | Συμμορφότητα και στεγανότητα | Απαιτήσεις συμπίεσης για συγκεκριμένες εφαρμογές | Ακανόνιστες ή απαιτητικές επιφάνειες φλάντζας |
| Μεταλλική επένδυση ePTFE | Χαρακτηριστικά στεγανοποίησης PTFE συν ενίσχυση | Απαιτεί προσεκτικό ταίριασμα υλικών και σχεδίου | Εφαρμογές που απαιτούν συμμόρφωση και δομική υποστήριξη |
| Σπιράλ Πληγή | Ευρείες εφαρμογές βιομηχανικής πίεσης και θερμοκρασίας | Η κατάσταση της φλάντζας και η εγκατάσταση είναι σημαντικές | Σωληνώσεις και εξοπλισμός διεργασίας |
Οι πιθανές αιτίες περιλαμβάνουν ανεπαρκή συμπίεση της φλάντζας, κατεστραμμένες επιφάνειες φλάντζας, εσφαλμένες διαστάσεις φλάντζας, ανομοιόμορφη φόρτωση μπουλονιών ή ακατάλληλη επιλογή υλικού.
Ελέγξτε το πάχος της φλάντζας, τις διαδικασίες χειρισμού, την ευθυγράμμιση, το επίπεδο συμπίεσης και τις μηχανικές απαιτήσεις της άρθρωσης.
Επιβεβαιώστε το πραγματικό μέσο διεργασίας και τη θερμοκρασία λειτουργίας έναντι της επιλεγμένης ποιότητας PTFE και του μεταλλικού οπλισμού πριν από την παραγωγή.
Κοιτάξτε πέρα από την ίδια τη φλάντζα. Ο θερμικός κύκλος, η κίνηση της φλάντζας, η χαλάρωση των μπουλονιών, οι κραδασμοί, οι αλλαγές πίεσης και η ποιότητα εγκατάστασης μπορούν όλα να επηρεάσουν την ανθεκτικότητα της στεγανοποίησης.
Οι τυπικές διαστάσεις φλάντζας δεν επαρκούν πάντα για εξειδικευμένο βιομηχανικό εξοπλισμό. Μεγάλα δοχεία, μη τυποποιημένες φλάντζες, προσαρμοσμένα μηχανήματα και συστήματα διεργασίας ενδέχεται να απαιτούν συγκεκριμένες εσωτερικές και εξωτερικές διαμέτρους, πάχη, προφίλ, διαμορφώσεις οπών μπουλονιών ή συνδυασμούς υλικών.
Ningbo Taifno PTFE Plastic Products Co., Ltd.επικεντρώνεται σε προϊόντα με βάση PTFE και προσαρμοσμένες λύσεις στεγανοποίησης για βιομηχανικές εφαρμογές. Για τους αγοραστές που προμηθεύονται μια φλάντζα PTFE με μεταλλική επένδυση, η παροχή πλήρους τεχνικών πληροφοριών μπορεί να κάνει τη διαδικασία προδιαγραφής πιο αποτελεσματική.
Για ΚΑΕ και βιομηχανικές ομάδες αγορών, η προσαρμοσμένη παραγωγή μπορεί επίσης να συμβάλει στη μείωση της ανάγκης για τροποποίηση πεδίου. Όταν οι διαστάσεις και η κατασκευή του παρεμβύσματος αναπτύσσονται γύρω από τον πραγματικό εξοπλισμό, οι διαδικασίες προμήθειας, εγκατάστασης και αντικατάστασης μπορούν να γίνουν πιο συνεπείς.
Σκοπός του είναι να συνδυάσει τα χαρακτηριστικά στεγανοποίησης του διογκωμένου PTFE με την πρόσθετη δομική στήριξη ενός μεταλλικού εξαρτήματος. Η ακριβής κατασκευή θα πρέπει να επιλεγεί σύμφωνα με την εφαρμογή.
Το Expanded PTFE έχει μια εξαιρετικά ινιδοποιημένη δομή που παρέχει υψηλή συμπιεστότητα και συμβατότητα. Αυτά τα χαρακτηριστικά μπορούν να το βοηθήσουν να αντιμετωπίσει τις ανωμαλίες της επιφάνειας της φλάντζας πιο αποτελεσματικά από το άκαμπτο φύλλο PTFE σε κατάλληλες εφαρμογές.
Το PTFE προσφέρει ευρεία χημική αντοχή, αλλά η συμβατότητα εξαρτάται από τη συγκεκριμένη χημική ουσία, τη συγκέντρωση, τη θερμοκρασία, τον χρόνο έκθεσης και το μέταλλο που χρησιμοποιείται στη σύνθετη δομή. Επομένως, η συμβατότητα για συγκεκριμένη εφαρμογή θα πρέπει να επιβεβαιωθεί πριν από την επιλογή.
Ναί. Προσαρμοσμένες διαστάσεις, πάχη, προφίλ, υλικά οπλισμού και άλλες παράμετροι σχεδιασμού μπορούν να ληφθούν υπόψη ανάλογα με την ικανότητα κατασκευής και τις απαιτήσεις εφαρμογής.
Οι αγοραστές θα πρέπει ιδανικά να παρέχουν το σχέδιο ή τις διαστάσεις της φλάντζας, τον τύπο της φλάντζας, τις απαιτήσεις υλικού, τη θερμοκρασία λειτουργίας, την πίεση λειτουργίας, το μέσο διεργασίας, την ποσότητα και τυχόν ισχύουσες απαιτήσεις πιστοποίησης ή δοκιμών.
Ξεκινήστε με τη σωστή επιλογή υλικού και τις διαστάσεις της φλάντζας και, στη συνέχεια, εξασφαλίστε τη σωστή προετοιμασία της φλάντζας, την ακριβή τοποθέτηση, την ομοιόμορφη φόρτωση του μπουλονιού και την κατάλληλη συμπίεση. Ο πλήρης σχεδιασμός της άρθρωσης θα πρέπει να λαμβάνεται υπόψη αντί να αντιμετωπίζεται η φλάντζα ως μεμονωμένο εξάρτημα.
A Φλάντζα από PTFE με μεταλλική επένδυσηέχει σχεδιαστεί γύρω από έναν πρακτικό συνδυασμό στεγανοποιητικών και δομικών χαρακτηριστικών. Το διογκωμένο PTFE συμβάλλει στη χημική αντίσταση, την ευελιξία, τη συμπιεστότητα και τη συμμόρφωση της επιφάνειας, ενώ το μεταλλικό εξάρτημα μπορεί να προσφέρει πρόσθετη μηχανική ενίσχυση και σταθερότητα διαστάσεων.
Το σωστό παρέμβυσμα δεν πρέπει ποτέ να επιλέγεται μόνο από το όνομα του υλικού. Το μέσο διεργασίας, η θερμοκρασία, η πίεση, η κατάσταση της φλάντζας, οι διαστάσεις της φλάντζας, η συμβατότητα μετάλλων, η μέθοδος εγκατάστασης και οι κανονιστικές απαιτήσεις επηρεάζουν την τελική προδιαγραφή. Η προσεκτική αξιολόγηση αυτών των παραγόντων μπορεί να βοηθήσει τους βιομηχανικούς αγοραστές να μειώσουν τους κινδύνους διαρροής και να επιτύχουν πιο σταθερή απόδοση στεγανοποίησης.
Για κατασκευαστές εξοπλισμού OEM, διανομείς, ομάδες συντήρησης και επαγγελματίες βιομηχανικών προμηθειών που αναζητούν προσαρμοσμένα εξαρτήματα στεγανοποίησης PTFE,Ningbo Taifno PTFE Plastic Products Co., Ltd.μπορεί να υποστηρίξει απαιτήσεις προϊόντος για συγκεκριμένες εφαρμογές και προσαρμοσμένες λύσεις φλάντζας.
Χρειάζεστε μια προσαρμοσμένη φλάντζα από PTFE με μεταλλική επένδυση για τον εξοπλισμό σας;
Μοιραστείτε το σχέδιό σας, τις διαστάσεις, τις συνθήκες λειτουργίας και τις απαιτήσεις υλικών με τη Ningbo Taifno PTFE Plastic Products Co., Ltd. για να συζητήσετε μια κατάλληλη λύση στεγανοποίησης.Επικοινωνήστε μαζί μαςγια προσαρμοσμένες απαιτήσεις φλάντζας PTFE και υποστήριξη βιομηχανικής στεγανοποίησης.
