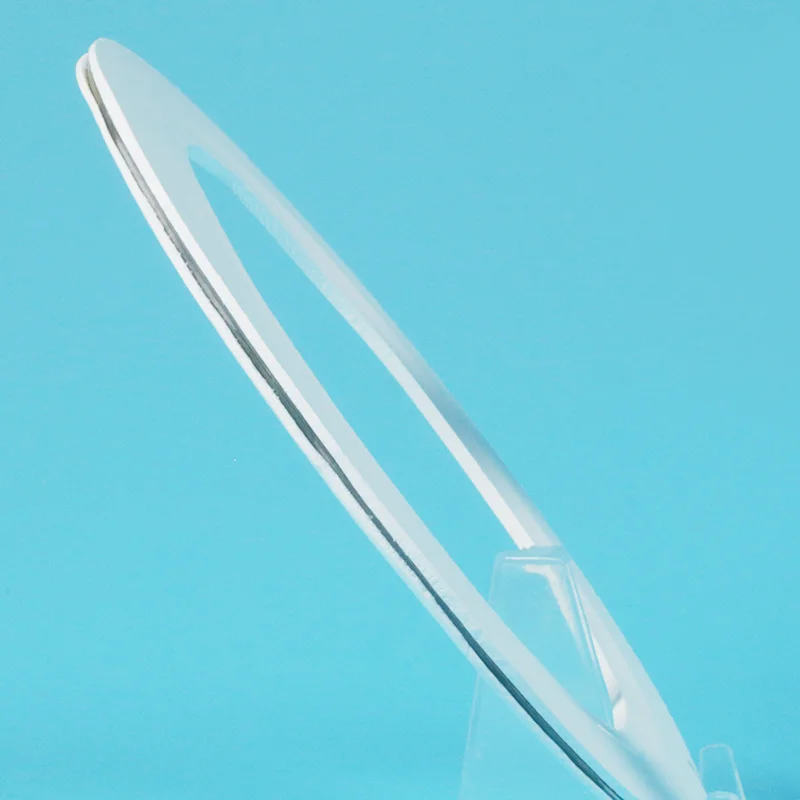

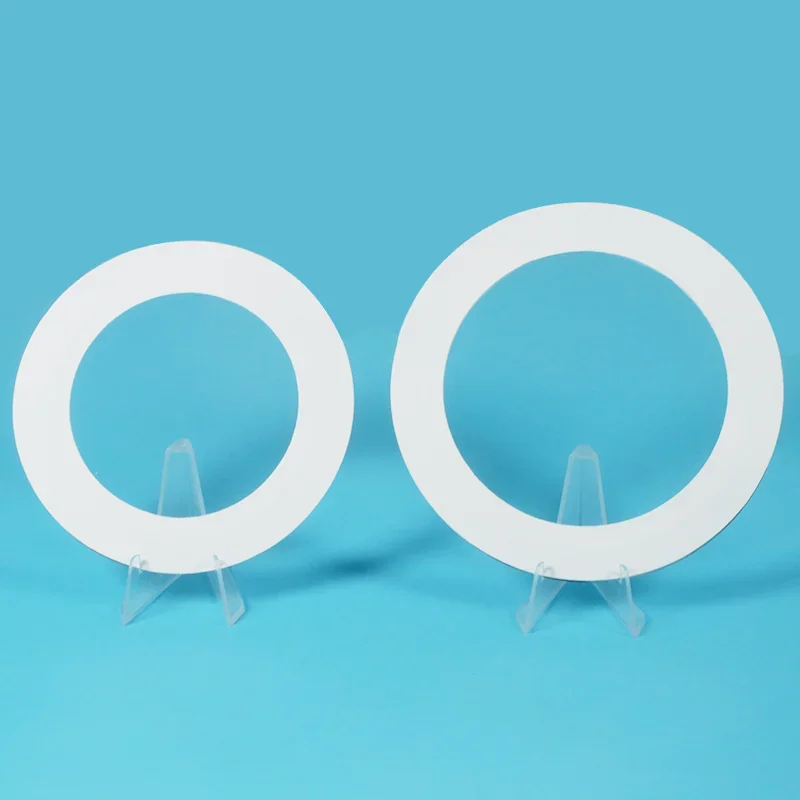

Φλάντζα από PTFE με μεταλλική επένδυση

Τα τυπικά παρεμβύσματα PTFE ενδέχεται να μην έχουν επαρκή μηχανική αντοχή υπό υψηλή πίεση, ενώ τα ελαστικά παρεμβύσματα μπορεί να υποβαθμιστούν σε επιθετικά χημικά μέσα. Τα παραδοσιακά παρεμβύσματα φακέλων από PTFE με χαλαρά στρώματα σακακιού μπορεί επίσης να υποφέρουν από αναδίπλωση, έκθεση στο υλικό πλήρωσης ή ζημιά στην εγκατάσταση.

Η διογκωμένη φλάντζα PTFE με μεταλλική επένδυση επιλύει αυτούς τους περιορισμούς με έναν κυματοειδές πυρήνα από ανοξείδωτο χάλυβα που περικλείεται πλήρως από διογκωμένο PTFE (ePTFE), δημιουργώντας μια συνδεδεμένη μονοκόμματη δομή χωρίς εκτεθειμένο πληρωτικό.

Ο πυρήνας από ανοξείδωτο χάλυβα παρέχει αντίσταση στο φύσημα, δομική υποστήριξη και ανάκτηση ελατηρίου, ενώ το διευρυμένο στρώμα PTFE προσφέρει εξαιρετική χημική αντοχή και υψηλή συμπιεστότητα για να σφραγίζει ανομοιόμορφες ή ευαίσθητες φλάντζες με χαμηλή ροπή μπουλονιού.

Με απόδοση από -196°C έως +200°C, ικανότητα πίεσης έως 210 bar και pH 0–14 χημική αντοχή, έχει σχεδιαστεί για εφαρμογές υψηλής πίεσης, θερμικού κύκλου και απαιτητικές εφαρμογές χημικής σφράγισης.

Πώς είναι σχεδιασμένο για αξιόπιστη στεγανοποίηση η φλάντζα από PTFE με επένδυση από μέταλλο;

Η φλάντζα από διογκωμένο PTFE με επένδυση από μέταλλο συνδυάζει έναν πυρήνα ενίσχυσης από κυματοειδές ανοξείδωτο χάλυβα με ένα πλήρως συγκολλημένο διογκωμένο PTFE (ePTFE) εξωτερικό στρώμα. Αυτός ο σύνθετος σχεδιασμός ενσωματώνει τη μηχανική αντοχή του μετάλλου με την ευελιξία και τη χημική αντοχή του ePTFE, παρέχοντας σταθερή απόδοση στεγανοποίησης σε απαιτητικές εφαρμογές.

Η δομή στεγανοποίησης περιλαμβάνει:

1. Πυρήνας από κυματοειδές ανοξείδωτο χάλυβα: Το εσωτερικό μεταλλικό ένθετο λειτουργεί ως ενισχυτικό στρώμα, παρέχοντας ανάκτηση ελατηρίου, αντίσταση εκτόξευσης και δομική σταθερότητα κατά τη λειτουργία υψηλής πίεσης και τον κύκλο πίεσης.

2. Διευρυμένο μπουφάν PTFE: Το μαλακό μικροπορώδες στρώμα PTFE συμμορφώνεται με ανώμαλες επιφάνειες φλάντζας και διατηρεί την απόδοση στεγανοποίησης κάτω από χαμηλά φορτία μπουλονιών, καθιστώντας το κατάλληλο για συστήματα φλάντζας με επένδυση από γυαλί, πλαστικό και άλλα ευαίσθητα συστήματα φλάντζας.

3. Συγκολλημένη κατασκευή ενός τεμαχίου: Σε αντίθεση με τις παραδοσιακές φλάντζες φακέλων με ξεχωριστά στρώματα PTFE που μπορεί να μετατοπιστούν ή να διπλωθούν κατά την εγκατάσταση, το μπουφάν ePTFE είναι μόνιμα συνδεδεμένο με τον μεταλλικό πυρήνα. Αυτό αποτρέπει το εκτεθειμένο υλικό πλήρωσης, ζημιές στην εγκατάσταση και αστοχίες στεγανοποίησης.

Γιατί να επιλέξετε Επέκταση PTFE με μεταλλική επένδυση;

Το Metal Clad Expanded PTFE Gasket είναι σχεδιασμένο για να ξεπερνά τους περιορισμούς των συμβατικών υλικών στεγανοποίησης συνδυάζοντας την ευελιξία ePTFE με την ενίσχυση από ανοξείδωτο χάλυβα.

1. Υψηλότερη αξιοπιστία πίεσης

Σε αντίθεση με τα τυπικά υλικά PTFE που μπορεί να ερπυστούν ή να εξωθηθούν υπό πίεση, ο εσωτερικός μεταλλικός πυρήνας παρέχει δομική στήριξη και αντίσταση εκτόξευσης για μακροχρόνια σταθερότητα σφράγισης.

2. Ανώτερη χημική αντοχή

Το εξωτερικό στρώμα ePTFE είναι χημικά αδρανές και παρέχει καθολική αντίσταση σε μέσα pH 0–14, αποφεύγοντας τα προβλήματα υποβάθμισης που συναντώνται συνήθως με τα ελαστικά παρεμβύσματα.

3. Προστασία για εύθραυστες φλάντζες

Το συμπιέσιμο στρώμα ePTFE σφραγίζει αποτελεσματικά σε χαμηλότερα φορτία μπουλονιών, μειώνοντας την πίεση σε επιφάνειες με γυάλινη επένδυση, πλαστικό και άλλες ευαίσθητες επιφάνειες φλάντζας.

4. Σταθερή απόδοση κατά τη διάρκεια της θερμικής ποδηλασίας

Ο πυρήνας από κυματοειδές ανοξείδωτο χάλυβα παρέχει ανάκτηση ελατηρίου, βοηθώντας στη διατήρηση της δύναμης στεγανοποίησης κατά τις διακυμάνσεις της θερμοκρασίας και τους επαναλαμβανόμενους κύκλους λειτουργίας.

5. Αξιόπιστη κατασκευή ενός τεμαχίου

Η συγκολλημένη δομή εξαλείφει τα χαλαρά στρώματα PTFE, το εκτεθειμένο υλικό πλήρωσης και τις αστοχίες που σχετίζονται με την εγκατάσταση που εντοπίζονται στα παραδοσιακά σχέδια φλάντζας φακέλων.

Οδηγός σύγκρισης και επιλογής

ePTFE Metal-jacketed εναντίον άλλων τύπων φλάντζας

Οδηγός γρήγορης επιλογής

Βασικές Εφαρμογές

Εφαρμογές πραγματικού κόσμου

Μελέτη περίπτωσης 1: Αντιδραστήρας με γυάλινη επένδυση — Εξαλειφθείσα ζημιά και διαρροή φλάντζας

Πρόκληση: Ένα χημικό εργοστάσιο χρησιμοποιούσε άκαμπτα παρεμβύσματα PTFE σε χαλύβδινα καλύμματα αντιδραστήρων με επένδυση από γυαλί. Η απαιτούμενη υψηλή ροπή ράγισε τη γυάλινη επένδυση, προκαλώντας 15.000 $/έτος σε κόστος επισκευής και κινδύνους μόλυνσης. Τα παραδοσιακά παρεμβύσματα φακέλων είχαν χαλαρά φύλλα PTFE που διπλώνονταν πίσω κατά την εγκατάσταση, εκθέτοντας το πληρωτικό σε επίθεση με οξύ και προκαλώντας διαρροή μετά από 3-6 μήνες.

Λύση: Εγκατεστημένη φλάντζα από PTFE με μεταλλική επένδυση με κυματοειδές πυρήνα από ανοξείδωτο χάλυβα. Η συγκολλημένη κατασκευή εξαλείφει τα χαλαρά φύλλα. Μπουφάν ePTFE σφραγισμένο σε χαμηλή ροπή.

Αποτέλεσμα: Μηδενική ζημιά στην επένδυση γυαλιού. Τέλειο σφράγισμα με χαμηλότερη ροπή. Αξιόπιστη εγκατάσταση, χωρίς διπλωμένα φύλλα. Χωρίς διαρροή για 3 χρόνια. Εξάλειψη 15.000 $/έτος σε κόστος επισκευής γυαλιού.

Μελέτη περίπτωσης 2: Χημική μονάδα — Επιλύθηκε το πρόβλημα διάβρωσης ραφής

Πρόκληση: Ένα εργοστάσιο χημικής επεξεργασίας που χειριζόταν ισχυρά οξέα αντιμετώπιζε αστοχία φλάντζας λόγω διείσδυσης μέσω παραδοσιακών παρεμβυσμάτων περιβλήματος PTFE. Τα πληρωτικά μέσα στο φάκελο δέχθηκαν αργά επίθεση από μέσα που διαπερνούσαν το PTFE, προκαλώντας απώλεια πάχους και απώλεια φορτίου μπουλονιού.

Λύση: Αντικαταστάθηκε με διογκωμένη φλάντζα PTFE με μεταλλική επένδυση με χημικά αδρανείς δακτυλίους πλήρωσης ePTFE και συγκολλημένη κατασκευή, χωρίς ραφές κόλλας, χωρίς διόδους διάβρωσης.

Αποτέλεσμα: Επιτεύχθηκε πλήρης χημική αδράνεια. Οποιαδήποτε διείσδυση μέσων μέσω του φακέλου δεν προκαλούσε πλέον αστοχία — όλα τα εσωτερικά εξαρτήματα ήταν χημικά αδρανή. Η διάρκεια ζωής της φλάντζας επεκτάθηκε από 6 μήνες σε 3+ χρόνια.

Μελέτη περίπτωσης 3: Φλάντζα με γυάλινη επένδυση μεγάλης διαμέτρου — Χωρίς αποτυχίες εγκατάστασης

Πρόκληση: Ένα φαρμακευτικό εργοστάσιο χρειαζόταν φλάντζες για φλάντζες 48 ιντσών με γυάλινη επένδυση. Οι παραδοσιακές φλάντζες φακέλων ήταν δύσκολο να εγκατασταθούν, τα φύλλα PTFE διπλώνονταν προς τα πίσω, προκαλώντας διαρροές, διακοπές παραγωγής και προβλήματα ασφάλειας. Η εγκατάσταση χρειάστηκε ώρες ανά φλάντζα λόγω της απαιτούμενης προσεκτικής ευθυγράμμισης.

Λύση: Συγκολλημένα παρεμβύσματα με μεταλλικό περίβλημα ePTFE με πυρήνα από ανοξείδωτο χάλυβα. Χωρίς χαλαρά φύλλα, απλή εγκατάσταση.

Αποτέλεσμα: Ο χρόνος εγκατάστασης μειώθηκε από 2 ώρες σε 30 λεπτά ανά φλάντζα. Μηδενική διαρροή μετά από 18 μήνες. Δεν υπάρχουν σφάλματα εγκατάστασης. Δεν χρειάζεται αντικατάσταση.

Σημείωση: Τα πραγματικά αποτελέσματα της υπόθεσης διαφέρουν ανάλογα με τις συνθήκες εφαρμογής. Επικοινωνήστε μαζί μας για συστάσεις για συγκεκριμένες εφαρμογές.

Τεχνικές Προδιαγραφές

Ιδιότητες φλάντζας ePTFE με μεταλλικό μανδύα

Επιλογές Βασικού Υλικού

Σχεδιασμός πυρήνα

Κυματοειδές μεταλλικό ένθετο: Παρέχει πίσω ελατήριο, αντίσταση στο φύσημα και δομική ακεραιότητα

Πλήρως ενθυλακωμένος: Μεταλλικός πυρήνας πλήρως προστατευμένος από χημική επίθεση — τόσο ID όσο και OD

Απρόσκοπτη κατασκευή: Χωρίς εκτεθειμένες άκρες, χωρίς διαδρομές διάβρωσης ή διείσδυσης

Διασφάλιση Ποιότητας

Ρητίνη 100% Virgin ePTFE — χωρίς άλεσμα, χωρίς ανακυκλωμένο υλικό. Σταθερή ποιότητα.

Συγκολλημένη κατασκευή — Χωρίς κόλλα μεταξύ των στρωμάτων. Χωρίς χαλαρά φύλλα. Ακεραιότητα φλάντζας ενός τεμαχίου.

Πλήρης ιχνηλασιμότητα — Κάθε παρτίδα ιχνηλασιμότητα. Πιστοποιητικά υλικού κατόπιν αιτήματος.

Κυματοειδές μεταλλικό πυρήνα — Το ένθετο από ανοξείδωτο χάλυβα διαμορφωμένο με ακρίβεια παρέχει σταθερό ελατήριο.

Διαθέσιμοι βαθμοί συμβατοί με το FDA — Το Virgin ePTFE πληροί το FDA 21 CFR 177.1550.

Προσαρμοσμένα μεγέθη — Οποιαδήποτε διάμετρος, οποιοδήποτε πάχος — κατασκευάζονται σύμφωνα με τις προδιαγραφές της φλάντζας σας.

FAQ

Ε: Πότε πρέπει να χρησιμοποιήσω τη στεγανοποιημένη φλάντζα PTFE με μεταλλική επένδυση;

Α: Χρησιμοποιήστε το όταν το τυπικό PTFE σέρνεται ή φουσκώνει υπό πίεση, το καουτσούκ υποβαθμίζεται σε χημικά ή τα παραδοσιακά παρεμβύσματα φακέλων διαρρέουν στις ραφές λόγω των χαλαρών φύλλων PTFE που αναδιπλώνονται προς τα πίσω κατά την εγκατάσταση.

Το καλύτερο για: Χαλύβδινες φλάντζες με γυάλινη επένδυση, υψηλή πίεση, θερμικός κύκλος, επιθετικές χημικές ουσίες και εύθραυστες επιφάνειες που απαιτούν χαμηλή ροπή.

Βασική διαφορά από τα παραδοσιακά παρεμβύσματα φακέλων:

Συγκολλημένη κατασκευή: χωρίς χαλαρά φύλλα PTFE που μπορούν να διπλωθούν προς τα πίσω.

Χωρίς ραφή ID και OD: δεν υπάρχουν μονοπάτια για διάβρωση ή διείσδυση.

Ε: Πόσο κοστίζει και ποιος είναι ο χρόνος παράδοσης;

Α: Το κόστος εξαρτάται από τη διάμετρο, το πάχος, το υλικό πυρήνα (304/316 SS vs Hastelloy/Inconel) και την ποσότητα.

Προβολή συνολικού κόστους: Μεγαλύτερο εκ των προτέρων από το τυπικό PTFE. Αλλά ένα παρέμβυσμα που διαρκεί 3-5 χρόνια εξαλείφει τις πολλαπλές αντικαταστάσεις, το χρόνο διακοπής λειτουργίας και το κόστος επισκευής γυαλιού. Για 3 χρόνια, το συνολικό κόστος είναι χαμηλότερο από το τυπικό PTFE που αντικαθίσταται κάθε 6-12 μήνες.

Χρόνος παράδοσης:

Προσαρμοσμένα μεγέθη: 7-15 ημέρες.

Αποστολή: αεροπορικά 5-10 ημέρες, θαλάσσια 15-30 ημέρες.

Ε: Ποια είναι τα όρια — και τα πιο συνηθισμένα λάθη;

ΕΝΑ: Θερμοκρασία: -196°C έως +200°C.

Πίεση: έως 210 bar.

Χημική ουσία: pH 0-14, γενική.

Τρία κοινά λάθη:

(1) Υπερβολική σύσφιξη: στεγανοποιήσεις με χαμηλότερη ροπή από το τυπικό PTFE. Το υπερβολικό σφίξιμο καταστρέφει το τζάκετ ePTFE.

(2) Καταστροφή του μπουφάν PTFE: Το ePTFE είναι μαλακό. χειριστείτε με προσοχή.

(3) Λάθος με τα παραδοσιακά παρεμβύσματα φακέλων: πρόκειται για κολλημένη, μονοκόμματη κατασκευή. Χωρίς χαλαρά φύλλα. Δεν χρειάζεται να ελέγξετε για διπλωμένα στρώματα κατά την εγκατάσταση.
