Για εφαρμογές που περιλαμβάνουν ανομοιόμορφες φλάντζες, εύθραυστες επιφάνειες στεγανοποίησης, ακραίες θερμοκρασίες ή επιθετικές χημικές ουσίες, το διογκωμένο φύλλο PTFE παρέχει μια ευέλικτη λύση στεγανοποίησης που συνδυάζει προσαρμοστικότητα, ανθεκτικότητα και χημική αντοχή σε ένα μόνο υλικό.
Σε αντίθεση με τα άκαμπτα υλικά PTFE, η διογκωμένη δομή παρέχει εξαιρετική ευελιξία και συμπιεστότητα, επιτρέποντας στο φύλλο να προσαρμόζεται σε τραχιές, γρατσουνισμένες, οπές και ανώμαλες επιφάνειες φλάντζας.
Εάν αναζητάτε κατασκευαστή και προμηθευτή προϊόντων ePTFE, το Taifno είναι μια καλή επιλογή, θα απαντήσουμε στο ερώτημά σας εντός 24 ωρών.

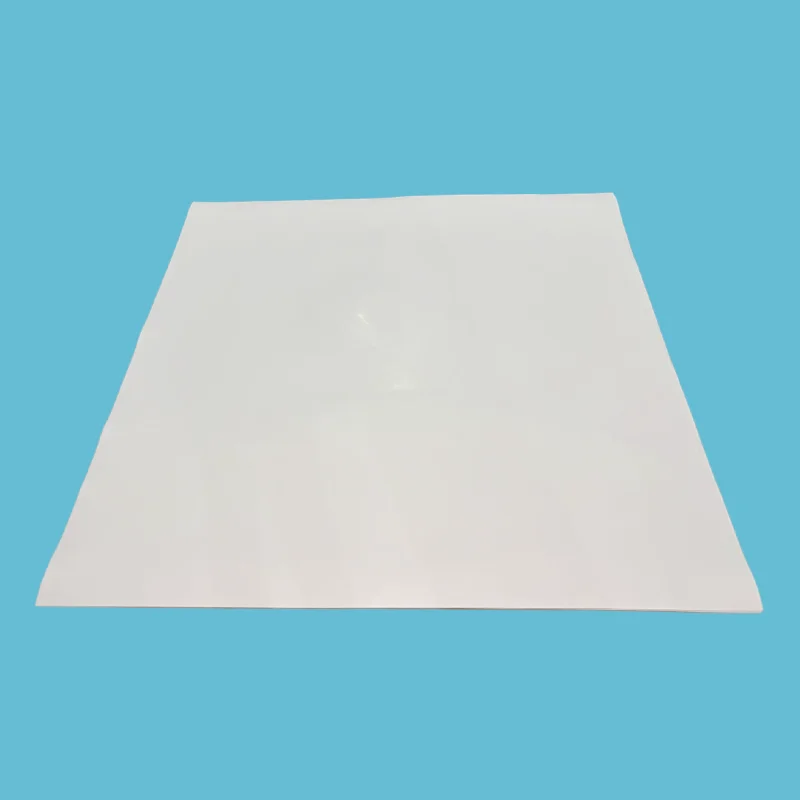

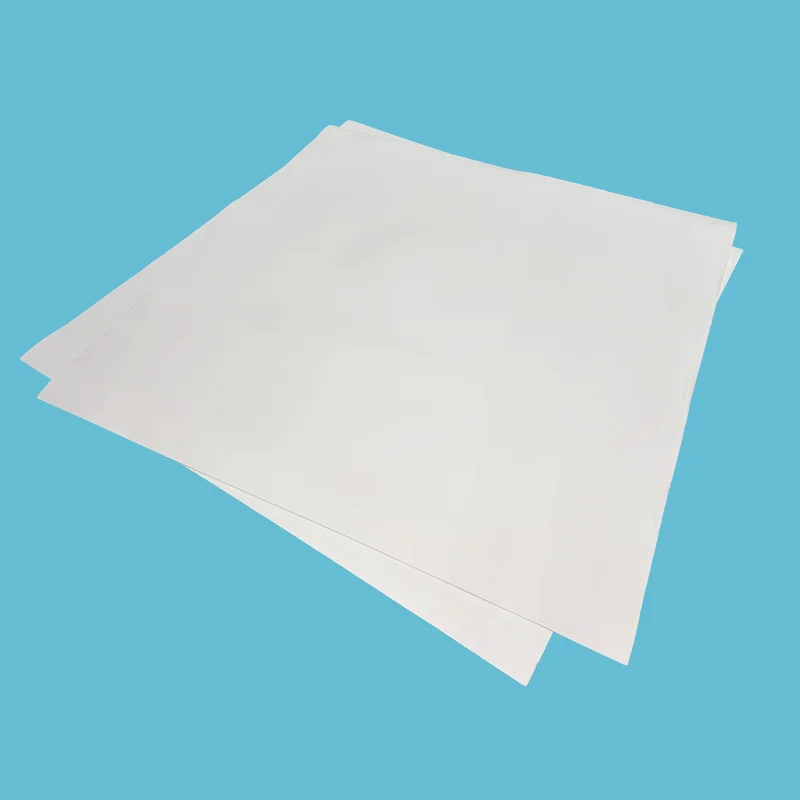

Το Expanded PTFE Sheet κατασκευάζεται από 100% παρθένα ρητίνη PTFE μέσω μιας εξειδικευμένης διαδικασίας επέκτασης που μετατρέπει την πυκνή δομή PTFE σε ένα εύκαμπτο δίκτυο μικροϊνιδίων. Αυτή η μοναδική δομή ινών πολλαπλών κατευθύνσεων συνδυάζει απαλότητα και συμπιεστότητα με τη χημική σταθερότητα και ανθεκτικότητα του PTFE.
Το διευρυμένο δίκτυο ινών επιτρέπει στο υλικό να προσαρμόζεται φυσικά στις ατέλειες της επιφάνειας της φλάντζας. Υπό χαμηλή πίεση μπουλονιού, η μαλακή δομή γεμίζει γρατσουνιές, κοιλώματα και ανώμαλες περιοχές για να δημιουργήσει ένα αξιόπιστο φράγμα στεγανοποίησης.
Μετά τη συμπίεση, το υλικό διατηρεί εξαιρετική απόδοση ανάκτησης, βοηθώντας στην αποφυγή διαρροής που προκαλείται από αλλαγές πίεσης, κύκλους θερμοκρασίας και συνθήκες μακροχρόνιας συντήρησης.
1. Καθαρή σύνθεση PTFE:Κατασκευασμένο από 100% παρθένο PTFE χωρίς πληρωτικά ή συνδετικά, εξασφαλίζοντας εξαιρετική χημική συμβατότητα και αποτρέποντας τους κινδύνους μόλυνσης.
2. Ανώτερη προσαρμοστικότητα επιφάνειας:Η μαλακή και εύκαμπτη δομή συμμορφώνεται με ακανόνιστες επιφάνειες φλάντζας, καθιστώντας την κατάλληλη για εύθραυστο εξοπλισμό και εφαρμογές στεγανοποίησης χαμηλής ροπής.
3. Αξιόπιστη μακροπρόθεσμη σφράγιση:Η διευρυμένη δομή μειώνει τον ερπυσμό και την ψυχρή ροή, συμβάλλοντας στη διατήρηση της απόδοσης στεγανοποίησης σε παρατεταμένη λειτουργία.
4. Εύκολη εγκατάσταση:Διατίθενται επιλογές αυτοκόλλητης βάσης για τη βελτίωση της σταθερότητας τοποθέτησης κατά την εγκατάσταση, ειδικά σε κάθετες ή εναέριες επιφάνειες φλάντζας.
|
Πρόβλημα |
Πώς το λύνουν τα φύλλα ePTFE |
|
Τυπικό PTFE σέρνεται και διαρρέει |
Η μικροπορώδης δομή αντιστέκεται στην ψυχρή ροή — διατηρεί τη σφράγιση με την πάροδο του χρόνου |
|
Τραχιές, τραχιές φλάντζες διαρρέουν |
Το μαλακό υλικό γεμίζει τις ανωμαλίες — σφραγίζει χωρίς υψηλή ροπή |
|
Οι φλάντζες με επένδυση από γυαλί ραγίζουν κάτω από υψηλή ροπή |
Σφραγίζει με χαμηλή πίεση μπουλονιών — προστατεύει τις εύθραυστες επιφάνειες |
|
Τα συμβατικά παρεμβύσματα απαιτούν πολλαπλά μεγέθη |
Ένα φύλλο — κομμένο σε οποιοδήποτε σχήμα, οποιοδήποτε μέγεθος, επί τόπου |
|
Το τυπικό υλικό φλάντζας αποτυγχάνει στα χημικά |
100% καθαρό PTFE — γενική αντίσταση pH 0-14 |
|
Η εγκατάσταση απαιτεί εξειδικευμένο εργατικό δυναμικό |
Εύκολο στην κοπή, εύκολο στην εγκατάσταση, αυτοκόλλητο διαθέσιμο — απλό και γρήγορο |
|
Χαρακτηριστικό |
Φύλλο ePTFE |
Συμβατικό φύλλο PTFE |
Γιατί έχει σημασία |
|
Συμμόρφωση |
★★★★★ γεμίζει γρατσουνιές και κοιλώματα |
★☆☆☆☆ άκαμπτος |
Σφραγίζει σε κατεστραμμένες φλάντζες χωρίς λείανση ή μηχανική κατεργασία |
|
Αντίσταση ερπυσμού |
✅ Χωρίς ψυχρή ροή |
❌ Σέρνεται υπό φορτίο |
Χωρίς επαναφορά της ροπής των μπουλονιών. Χωρίς διαρροές με την πάροδο του χρόνου |
|
Σφράγιση σε τραχιές φλάντζες |
✅ Εξαιρετικό |
❌ Κακή — απαιτεί τέλειες φλάντζες |
Λειτουργεί σε φλάντζες που παρουσιάζουν διαρροή με τυπικό PTFE |
|
Συνολικό κόστος (3 χρόνια) |
Χαμηλότερο — ένα φύλλο αντικαθιστά πολλά μεγέθη |
Μέτριος |
Λιγότερο απόθεμα, λιγότερα απόβλητα, λιγότερος χρόνος διακοπής λειτουργίας |
|
Εάν η αίτησή σας είναι... |
Επιλέγω... |
|
Φλάντζες κατεστραμμένες, γρατσουνισμένες ή παραμορφωμένες |
Φύλλο ePTFE — γεμίζει ανωμαλίες, χαμηλή ροπή |
|
Φλάντζες με επένδυση από γυαλί, κεραμικό ή πλαστικό |
Φύλλο ePTFE — χαμηλή πίεση μπουλονιού, συμβατό, ασφαλές |
|
Φλάντζες μεγάλης διαμέτρου ή περίεργα σχήματα |
Φύλλο ePTFE — κομμένο για να ταιριάζει σε οποιοδήποτε σχήμα επιτόπου |
|
Ποδηλασία σε υψηλή θερμοκρασία (+200°C έως +315°C) |
Φύλλο ePTFE — διατηρεί σφράγιση, χωρίς ερπυσμό |
|
Χημική, φαρμακευτική ή επεξεργασία τροφίμων |
Φύλλο ePTFE — καθαρό PTFE, συμβατό με τον FDA |
|
Καθαρές, λείες φλάντζες, τυπικά μεγέθη, χαμηλό κόστος |
Συμβατικό φύλλο PTFE |
|
Βιομηχανία |
Εφαρμογή |
Βασική Απαίτηση |
|
Χημική Επεξεργασία |
Φλάντζες σωλήνων, καλύμματα αντιδραστήρων, εναλλάκτες θερμότητας — οξέα, διαλύτες |
Καθολική χημική αντοχή, χαμηλή ροπή, τραχιές φλάντζες |
|
Φαρμακευτικός |
Αποστειρωμένος εξοπλισμός, βιοαντιδραστήρες — Συμμόρφωση με τον FDA |
Καθαρό PTFE, μη μολυσματικό, FDA 21 CFR 177.1550 |
|
Τρόφιμα & Ποτά |
Συνδέσεις υγιεινής, εξοπλισμός πλήρωσης — Συμμόρφωση FDA |
Καθαρό ePTFE, εύκολο καθάρισμα, χωρίς μόλυνση |
|
Πολτός & Χαρτί |
Φλάντζες μεγάλης διαμέτρου, χωνευτήρες — θερμικός κύκλος |
Συμμορφότητα, κύκλος θερμοκρασίας |
|
Παραγωγή ενέργειας |
Συστήματα ατμού, φλάντζες συμπυκνωτή — υψηλή θερμοκρασία |
Ευρύ εύρος θερμοκρασίας, αντοχή σε ερπυσμό |
|
Εξοπλισμός με επένδυση από γυαλί |
Αντιδραστήρες με γυάλινη επένδυση, δοχεία — εύθραυστες επιφάνειες |
Χαμηλή πίεση μπουλονιών, προσαρμοστικότητα, χωρίς ζημιά στο γυαλί |
|
Κρυογονική Υπηρεσία |
LNG, υγρό οξυγόνο — πολύ κρύο |
Μη εύθραυστο σε κρυογονικές θερμοκρασίες |
Πελάτης: Ένα χημικό εργοστάσιο που χειρίζεται οξέα και διαλύτες (χημική εταιρεία Fortune 500)
Πρόκληση: Τα συμβατικά παρεμβύσματα PTFE στις φλάντζες του εναλλάκτη θερμότητας αντικαθίστανται κάθε 6 μήνες λόγω παραμόρφωσης ερπυσμού και διαρροής. Οι υψηλές θερμοκρασίες και ο κύκλος πίεσης προκάλεσαν ψυχρή ροή, απώλεια ροπής μπουλονιού και διαρροή. Κόστος συντήρησης: 5.000 $ ανά φλάντζα ανά έτος.
Λύση: Αντικαταστάθηκε με διογκωμένο φύλλο PTFE, προσαρμοσμένη κοπή σε σχήμα φλάντζας. Το μαλακό, προσαρμόσιμο υλικό γέμισε ανωμαλίες της φλάντζας. Απαιτείται χαμηλή ροπή μπουλονιού.
Αποτέλεσμα: Μηδενική διαρροή για 18 μήνες. Δεν απαιτείται επαναφορά του μπουλονιού. Ο ερπυσμός εξαλείφθηκε. Εκτιμώμενη εξοικονόμηση κόστους: 7.500 $/έτος ανά φλάντζα.
Πελάτης: Ένας κατασκευαστής φαρμακευτικών προϊόντων με πολλαπλούς αντιδραστήρες με επένδυση από γυαλί
Πρόκληση: Τα καλύμματα των αντιδραστήρων με επένδυση από γυαλί έσπασαν λόγω της υψηλής ροπής που απαιτείται για τη σφράγιση των άκαμπτων παρεμβυσμάτων PTFE. Κάθε επισκευή γυαλιού κόστιζε 8.000 $ συν τον χρόνο διακοπής παραγωγής.
Λύση: Εγκαταστάθηκε διογκωμένο φύλλο PTFE με αυτοκόλλητη βάση. Κόψτε ώστε να ταιριάζει η φλάντζα manway του αντιδραστήρα. Απαιτείται χαμηλή πίεση μπουλονιού, εξάλειψη της πίεσης στη γυάλινη επένδυση.
Αποτέλεσμα: Μηδενική ζημιά στο γυαλί. Τέλειο σφράγισμα με χαμηλότερη ροπή. Ο χρόνος εγκατάστασης μειώθηκε κατά 80%. Καμία αντικατάσταση σε 18 μήνες. Εξοικονόμησε 16.000 $ σε κόστος επισκευής γυαλιού.
Σημείωση: Τα πραγματικά αποτελέσματα της υπόθεσης διαφέρουν ανάλογα με τις συνθήκες εφαρμογής. Επικοινωνήστε μαζί μας για συστάσεις για συγκεκριμένες εφαρμογές.
|
Παράμετρος |
Αξία |
|
Εύρος θερμοκρασίας — Συνεχής |
-196°C έως +200°C |
|
Εύρος θερμοκρασίας — Βραχυπρόθεσμη |
Έως +315°C |
|
Πίεση — Μέγ |
20 MPa |
|
Εύρος pH |
0-14 — γενική χημική αντοχή |
|
Πυκνότητα |
0,7-1,0 g/cm³ |
|
Συμπιεστό |
45% ± 5% (ASTM F36) |
|
Ανάκτηση |
≥10% (ASTM F36) |
|
Αντοχή εφελκυσμού |
≥10 MPa |
|
Υλικό |
100% Virgin PTFE (διογκωμένο) |
|
Συμβατό με FDA |
Ναι — πληροί το FDA 21 CFR 177.1550 |
|
Χρώμα |
Λευκό/εκρού |
|
Μέγεθος (mm) |
Εύρος πάχους (mm) |
|
1500 × 1500 |
0,5-6 |
|
1500 × 4500 |
0,5-6 |
|
1800 × 5400 |
0,5-6 |
|
2000 × 2000 |
0,5-6 |
|
Προσαρμοσμένα μεγέθη διαθέσιμα κατόπιν αιτήματος |
|
100% Virgin PTFE ρητίνη — χωρίς άλεσμα, χωρίς ανακυκλωμένο υλικό. Σταθερή ποιότητα, παρτίδα μετά από παρτίδα.
Πλήρης ιχνηλασιμότητα — Κάθε παρτίδα ιχνηλασιμότητας από την πρώτη ύλη έως το τελικό φύλλο. Πιστοποιητικά υλικού κατόπιν αιτήματος.
Βαθμός συμβατός με το FDA — Πληροί το FDA 21 CFR 177.1550 για εφαρμογές τροφίμων και φαρμακευτικών προϊόντων.
Δοκιμασμένο σύμφωνα με τα διεθνή πρότυπα — ASTM F36 (συμπιεστότητα/ανάκτηση), ASTM F152 (αντοχή εφελκυσμού), ASTM D792 (πυκνότητα).
Μεγάλη διάρκεια ζωής — Απεριόριστη διάρκεια ζωής — χωρίς υποβάθμιση με την πάροδο του χρόνου.
Αυτοκόλλητη επιλογή — Διατίθεται με αυτοκόλλητο υπόστρωμα ευαίσθητο στην πίεση για εύκολη κάθετη τοποθέτηση.
Α: Το φύλλο ePTFE είναι ένα μαλακό, συμβατό φύλλο στεγανοποίησης κατασκευασμένο από 100% διογκωμένο PTFE. Κόψτε στο μέγεθος επί τόπου και πιέστε στην επιφάνεια της φλάντζας. Στεγανοποιεί σε τραχιές, αυλακωμένες ή παραμορφωμένες φλάντζες με χαμηλή ροπή μπουλονιού, όπου υπάρχει διαρροή από συμβατικό PTFE. Ένα φύλλο αντικαθιστά πολλά υλικά φλάντζας.
Πότε να το χρησιμοποιήσετε: Φλάντζες που έχουν υποστεί ζημιά, φλάντζες με γυάλινη επένδυση, φλάντζες μεγάλης διαμέτρου, εφαρμογές χαμηλής ροπής, θερμική ανακύκλωση και σέρβις χημικών.
Όταν ΔΕΝ πρέπει να το χρησιμοποιείτε: Δυναμική στεγανοποίηση υψηλής πίεσης (κινητά μέρη), μόνο στατική σφράγιση.
Α: Το κόστος εξαρτάται από το πάχος, το μέγεθος, την ποσότητα και το αν απαιτείται αυτοκόλλητη βάση.
Σύγκριση: Ένα φύλλο ePTFE συνήθως κοστίζει περίπου το ίδιο με την αποθήκευση 8-10 διαφορετικών μεγεθών φλάντζας κοπής. Αλλά ένα φύλλο καλύπτει το 80%+ των μεγεθών της φλάντζας σας, κόβετε ότι χρειάζεστε, μηδενική σπατάλη, μηδενική αναμονή. Κατά τη διάρκεια ενός έτους, οι πελάτες συνήθως εξοικονομούν 40-60% στο συνολικό κόστος της φλάντζας έναντι της αποθήκευσης πολλαπλών μεγεθών.
Χρόνος παράδοσης:
Σε απόθεμα: αποστέλλεται εντός 24-48 ωρών.
Αποστολή: αεροπορικά 5-10 ημέρες, θαλάσσια 15-30 ημέρες.
Στείλτε μας το μέγεθος και την αίτησή σας, προσφέρουμε εντός 24 ωρών.
ΕΝΑ: Θερμοκρασία: -196°C έως +200°C (βραχυπρόθεσμη).
Πίεση: έως 20 MPa.
Χημική ουσία: pH 0-14, γενική αντοχή, εκτός από λιωμένα αλκαλικά μέταλλα και στοιχειακό φθόριο.
Τρία κοινά λάθη:
(1) Χρήση λανθασμένου πάχους: για τραχιές επιφάνειες, χρησιμοποιήστε παχύτερο φύλλο ή διπλό. για λείες φλάντζες, λειτουργεί τυπικό πάχος.
(2) Υπερσύσφιξη: στεγανοποιήσεις ePTFE με χαμηλή ροπή. το υπερβολικό σφίξιμο μπορεί να καταστρέψει το φύλλο και να προκαλέσει διαρροές.
(3) Δεν υποστηρίζεται το φύλλο κατά την εγκατάσταση: η αυτοκόλλητη βάση το συγκρατεί στη θέση του. χωρίς αυτό, το φύλλο μπορεί να μετατοπιστεί.
Αυτοκόλλητο άκρο: Για κάθετες ή εναέριες φλάντζες, χρησιμοποιήστε αυτοκόλλητο φύλλο πλάτης, ξεφλουδίστε την μεμβράνη στήριξης, πιέστε σταθερά στην επιφάνεια της φλάντζας και παραμένει στη θέση της κατά τη συναρμολόγηση.
