A Σφραγίδα με ελατήριο τύπου Vέχει σχεδιαστεί για να διατηρεί αξιόπιστη απόδοση στεγανοποίησης όταν τα συμβατικά ελαστομερή στεγανοποιητικά παλεύουν με πίεση, θερμοκρασία, έκθεση σε χημικά, λειτουργία σε χαμηλή ταχύτητα ή μεγάλες περιόδους αδράνειας. Το προφίλ στεγανοποίησης σε σχήμα V συνεργάζεται με ένα εσωτερικό ελατήριο ενεργοποίησης για να διατηρεί την επαφή με την επιφάνεια ζευγαρώματος. Αυτός ο σχεδιασμός μπορεί να παρέχει σταθερή απόδοση στεγανοποίησης σε ένα ευρύ φάσμα βιομηχανικών συνθηκών λειτουργίας.
Αυτό το άρθρο εξηγεί πώς λειτουργούν οι σφραγίδες με ελατήριο τύπου V, γιατί η ενεργοποίηση ελατηρίου έχει σημασία, πώς η επιλογή υλικού και ελατηρίου επηρεάζει τη διάρκεια ζωής, πού χρησιμοποιούνται συνήθως αυτές οι στεγανοποιήσεις και πώς να αποφύγετε κοινά προβλήματα εγκατάστασης και λειτουργίας. Παρέχει επίσης έναν πρακτικό πίνακα σύγκρισης και λίστα ελέγχου αντιμετώπισης προβλημάτων για μηχανικούς, ομάδες συντήρησης, κατασκευαστές εξοπλισμού και βιομηχανικούς αγοραστές.

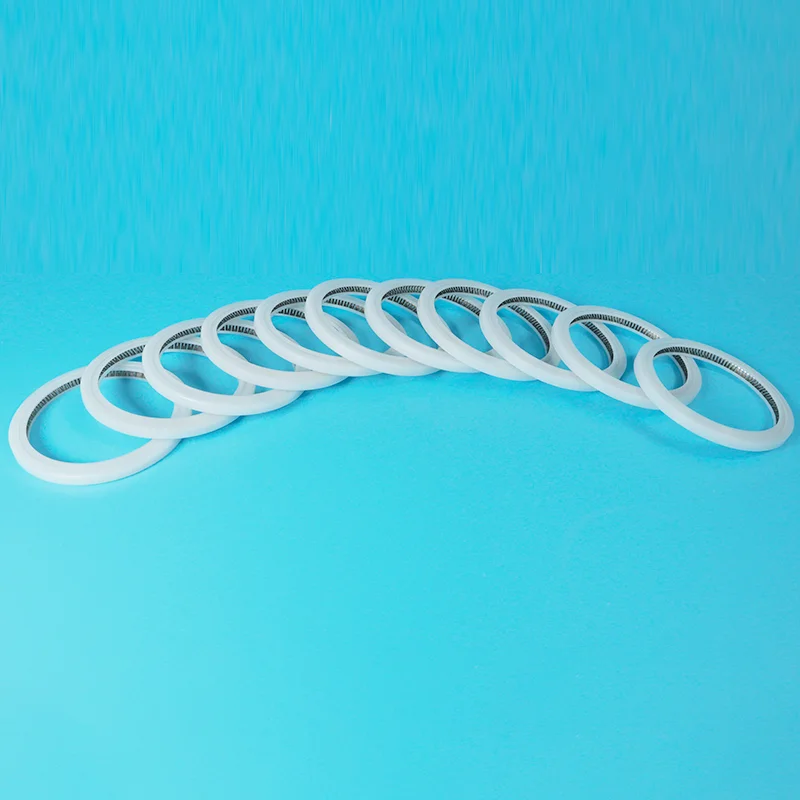

Η σφράγιση με ελατήριο τύπου V είναι ένα εξάρτημα στεγανοποίησης ακριβείας που συνδυάζει ένα προφίλ στεγανοποίησης σχήματος V με ένα στοιχείο ελατηρίου. Η σφράγιση συνήθως κατασκευάζεται από ένα πολυμερές υψηλής απόδοσης όπως το PTFE ή μια τροποποιημένη ένωση PTFE, ενώ το ελατήριο παρέχει συνεχή ακτινική ή αξονική φόρτιση στην επιφάνεια σφράγισης.
Σε αντίθεση με μια συμβατική ελαστομερή σφράγιση που βασίζεται σε μεγάλο βαθμό στη δική της ελαστικότητα για τη διατήρηση της επαφής στεγανοποίησης, μια σφράγιση με ελατήριο χρησιμοποιεί έναν ανεξάρτητο μηχανισμό ενεργοποίησης. Αυτό καθιστά τον σχεδιασμό ιδιαίτερα χρήσιμο όταν το υλικό στεγανοποίησης έχει περιορισμένη ελαστικότητα ή όταν ο εξοπλισμός λειτουργεί υπό απαιτητικές θερμικές, χημικές ή μηχανικές συνθήκες.
Το προφίλ σχήματος V μπορεί επίσης να κατασκευαστεί για να ελέγχει την πίεση επαφής και να δέχεται συγκεκριμένες γεωμετρίες εγκατάστασης. Ανάλογα με την εφαρμογή, η τσιμούχα μπορεί να σχεδιαστεί για στατική σφράγιση, παλινδρομική κίνηση, περιστροφική κίνηση ή ειδικές συνθήκες πίεσης.
Το ελατήριο είναι ένα από τα πιο σημαντικά λειτουργικά στοιχεία του συστήματος στεγανοποίησης. Όταν τοποθετηθεί η στεγανοποίηση, το ελατήριο δημιουργεί μια αρχική δύναμη επαφής μεταξύ του χείλους στεγανοποίησης και της επιφάνειας ζευγαρώματος. Αυτή η δύναμη βοηθά στο κλείσιμο μικρών κενών και στη διατήρηση της επαφής προτού δημιουργηθεί πλήρως η πίεση του συστήματος.
Όταν η εσωτερική πίεση του συστήματος αυξάνεται, η πίεση μπορεί να επηρεάσει το προφίλ στεγανοποίησης και να βελτιώσει τη δύναμη επαφής στην περιοχή στεγανοποίησης. Αυτός ο συνδυασμός δύναμης ελατηρίου και πίεσης συστήματος επιτρέπει στη στεγανοποίηση να διατηρεί μια σταθερή διεπαφή στεγανοποίησης στις μεταβαλλόμενες συνθήκες λειτουργίας.
Η διαμόρφωση ελατηρίου θα πρέπει να επιλέγεται σύμφωνα με την εφαρμογή. Τα διαφορετικά σχέδια ελατηρίων μπορούν να παρέχουν διαφορετικά χαρακτηριστικά φορτίου, συμπεριφορά τριβής και αντοχή σε χημικά ή θερμικά περιβάλλοντα.
Η γεωμετρία ενός στεγανοποιητικού ελατηρίου τύπου V επηρεάζει άμεσα τον τρόπο με τον οποίο κατανέμεται η δύναμη στεγανοποίησης. Ένα καλά σχεδιασμένο προφίλ μπορεί να δημιουργήσει ελεγχόμενη επαφή κατά μήκος της επιφάνειας στεγανοποίησης χωρίς να δημιουργεί περιττές τριβές.
Αυτή η ισορροπία είναι ιδιαίτερα σημαντική σε δυναμικές εφαρμογές. Η υπερβολική πίεση επαφής μπορεί να αυξήσει την τριβή και την παραγωγή θερμότητας, ενώ η ανεπαρκής πίεση επαφής μπορεί να οδηγήσει σε διαρροή. Η δομή σε σχήμα V παρέχει μια χρήσιμη βάση για την προσαρμογή του προφίλ στεγανοποίησης στις απαιτήσεις λειτουργίας του εξοπλισμού.
| Χαρακτηριστικό σχεδίασης | Λειτουργικός Ρόλος | Πιθανό όφελος |
|---|---|---|
| Προφίλ σε σχήμα V | Ελέγχει την επαφή στεγανοποίησης | Ισορροπημένη δύναμη στεγανοποίησης |
| Ανοιξιάτικο δυναμωτικό | Διατηρεί την πίεση επαφής | Βελτιωμένη στεγανοποίηση χαμηλής πίεσης |
| Μπουφάν από πολυμερές | Διαχωρίζει το μέσο από το υλικό | Αντοχή σε χημικά και θερμοκρασία |
Οι σφραγίδες με ελατήριο επιλέγονται συχνά όταν μια συμβατική ελαστομερή σφράγιση δεν μπορεί να παρέχει τον απαιτούμενο συνδυασμό χημικής αντοχής, ικανότητας θερμοκρασίας, χαμηλής τριβής και σταθερότητας διαστάσεων.
Τα υλικά με βάση το PTFE μπορούν να παρέχουν εξαιρετική αντοχή σε πολλές επιθετικές χημικές ουσίες και υγρά επεξεργασίας.
Οι εξειδικευμένες πολυμερείς ενώσεις μπορούν να υποστηρίξουν εφαρμογές που περιλαμβάνουν αυξημένες ή ταχέως μεταβαλλόμενες θερμοκρασίες.
Οι σωστά επιλεγμένες ενώσεις PTFE μπορούν να μειώσουν την τριβή και τη φθορά στα δυναμικά συστήματα στεγανοποίησης.
Το ελατήριο αντισταθμίζει ορισμένες αλλαγές στην επαφή στεγανοποίησης καθώς η τσιμούχα λειτουργεί με την πάροδο του χρόνου.
Αυτά τα πλεονεκτήματα δεν σημαίνουν ότι κάθε σφραγίδα με ελατήριο είναι κατάλληλη για κάθε περιβάλλον. Η σωστή επιλογή υλικού, ο σχεδιασμός αυλακώσεων, το φινίρισμα της επιφάνειας, η βαθμολογία πίεσης, το εύρος θερμοκρασίας και η εγκατάσταση είναι εξίσου σημαντικά.
Η επιλογή υλικού θα πρέπει να ξεκινά με τις πραγματικές συνθήκες λειτουργίας και όχι μόνο με το σχήμα της σφράγισης. Το χιτώνιο πολυμερούς πρέπει να αντέχει το μέσο επεξεργασίας, τη θερμοκρασία, την πίεση, την τριβή και την αναμενόμενη κίνηση.
| Υλικό | Τυπική αντοχή | Κοινές Θεωρήσεις |
|---|---|---|
| Virgin PTFE | Εξαιρετική χημική αντοχή και χαμηλή τριβή | Μπορεί να απαιτεί ενίσχυση για απαιτητικές συνθήκες φθοράς |
| PTFE με πλήρωση άνθρακα | Βελτιωμένη σταθερότητα φθοράς και διαστάσεων | Η συμβατότητα της ένωσης θα πρέπει να ελέγχεται προσεκτικά |
| PTFE με γέμιση γυαλιού | Βελτιωμένα χαρακτηριστικά συμπίεσης και φθοράς | Μπορεί να αυξήσει τη φθορά της επιφάνειας ζευγαρώματος σε ορισμένα δυναμικά συστήματα |
| Ενώσεις με βάση το PEEK | Υψηλές μηχανικές και θερμοκρασιακές επιδόσεις | Υψηλότερο κόστος υλικού και επεξεργασία ανάλογα με την εφαρμογή |
Το υλικό του ελατηρίου έχει επίσης σημασία. Ο ανοξείδωτος χάλυβας, τα ανθεκτικά στη διάβρωση κράματα και άλλα εξειδικευμένα υλικά ελατηρίων μπορούν να ληφθούν υπόψη ανάλογα με το χημικό περιβάλλον, τη θερμοκρασία και την απαιτούμενη αντοχή στην κόπωση.
Η επιλογή μιας σφραγίδας μόνο με βάση το ονομαστικό μέγεθος είναι μια από τις πιο κοινές αιτίες κακής απόδοσης σφράγισης. Οι μηχανικοί θα πρέπει να αξιολογήσουν το πλήρες περιβάλλον λειτουργίας.
Ο συνδυασμός απόδοσης πολυμερούς και ενεργοποίησης ελατηρίου επιτρέπει στις σφραγίδες με ελατήρια τύπου V να εξυπηρετούν ένα ευρύ φάσμα βιομηχανικών εφαρμογών.
Σε εξαιρετικά απαιτητικές εφαρμογές, η σφράγιση θα πρέπει να επικυρώνεται υπό αντιπροσωπευτικές συνθήκες λειτουργίας και όχι να επιλέγεται αποκλειστικά από περιγραφή καταλόγου.
Ένας συμβατικός δακτύλιος Ο από ελαστομερές μπορεί να είναι μια οικονομική και εξαιρετικά αποτελεσματική λύση για πολλές εφαρμογές. Ωστόσο, τα σχέδια με ελατήριο γίνονται ελκυστικά όταν οι συνθήκες λειτουργίας υπερβαίνουν τις πρακτικές δυνατότητες των τυπικών ελαστομερών σφραγίδων.
| Παράγοντας | Συμβατικό ελαστομερές σφράγισμα | Σφραγίδα με ελατήριο τύπου V |
|---|---|---|
| Ελαστικότητα | Βασίζεται έντονα στις ιδιότητες ελαστομερούς | Η άνοιξη παρέχει πρόσθετη ενέργεια |
| Χημική αντοχή | Εξαρτάται σε μεγάλο βαθμό από τον τύπο ελαστομερούς | Μπορεί να είναι εξαιρετικό με κατάλληλες ενώσεις PTFE |
| Τριβή | Διαφέρει ανάλογα με το υλικό και τη λίπανση | Μπορεί να είναι χαμηλή με κατάλληλες πολυμερείς ενώσεις |
| Δυνατότητα θερμοκρασίας | Εξαρτάται από το υλικό | Διατίθενται επιλογές πολυμερών υψηλής θερμοκρασίας |
| Ευελιξία σχεδιασμού | Τα τυπικά προφίλ είναι ευρέως διαθέσιμα | Τα προφίλ, τα υλικά και τα ελατήρια μπορεί να είναι ειδικά για την εφαρμογή |
Ακόμη και ένα υψηλής ποιότητας στεγανοποιητικό στεγανοποιητικό ελατήριο τύπου V μπορεί να αποτύχει πρόωρα εάν η διαδικασία εγκατάστασης καταστρέψει το χείλος στεγανοποίησης ή φέρει τη τσιμούχα υπό ακατάλληλη μηχανική καταπόνηση.
Για δυναμικό εξοπλισμό, η κατάσταση της επιφάνειας του άξονα ή της οπής είναι ιδιαίτερα σημαντική. Οι γρατσουνιές, η υπερβολική τραχύτητα, τα αιχμηρά σημάδια κατεργασίας ή η μόλυνση μπορούν να δημιουργήσουν διαδρομές διαρροής και να επιταχύνουν τη φθορά της στεγανοποίησης.
| Πρόβλημα | Πιθανή αιτία | Συνιστώμενος έλεγχος |
|---|---|---|
| Διαρροή | Λάθος διαστάσεις, χαλασμένο χείλος, ανεπαρκής ενεργοποίηση | Ελέγξτε την αυλάκωση, το προφίλ στεγανοποίησης, το ελατήριο και τη συναρμολόγηση |
| Υψηλή τριβή | Υπερβολική δύναμη επαφής, κακή λίπανση, ακατάλληλο υλικό | Ελέγξτε το φορτίο ελατηρίου, το υλικό, την ταχύτητα και το φινίρισμα της επιφάνειας |
| Γρήγορη φθορά | Τραχιά επιφάνεια ζευγαρώματος ή λειαντικά μέσα | Επιθεωρήστε την κατάσταση της επιφάνειας και τη συμβατότητα του υλικού |
| Βλάβη εξώθησης | Υπερβολική κάθαρση ή πίεση | Ελέγξτε την πίεση, το διάκενο, τον εφεδρικό σχεδιασμό και το υλικό σφράγισης |
| Παραμόρφωση στεγανοποίησης | Λανθασμένη εγκατάσταση ή έκθεση σε θερμοκρασία | Επιθεωρήστε τη διαδικασία συναρμολόγησης και τις θερμικές συνθήκες |
Η επιλογή ενός προμηθευτή είναι κάτι περισσότερο από τη σύγκριση των τιμών μονάδας. Ένας αξιόπιστος συνεργάτης στεγανοποίησης θα πρέπει να είναι σε θέση να κατανοεί την εφαρμογή, να προτείνει κατάλληλα υλικά, να διατηρεί τη συνοχή των διαστάσεων και να παρέχει τεχνική υποστήριξη όταν παρουσιάζονται προβλήματα.
Ningbo Taifno PTFE Plastic Products Co., Ltd.επικεντρώνεται σε προϊόντα στεγανοποίησης και πλαστικών με βάση PTFE και μπορεί να παρέχει λύσεις προσανατολισμένες στην εφαρμογή για πελάτες που χρειάζονται προσαρμοσμένα εξαρτήματα σφράγισης. Για τους βιομηχανικούς αγοραστές, η απευθείας συνεργασία με έναν κατασκευαστή μπορεί να απλοποιήσει την επικοινωνία σχετικά με τα υλικά, τις διαστάσεις, τα προφίλ και τις απαιτήσεις παραγωγής.
Ποια είναι η κύρια λειτουργία μιας σφραγίδας με ελατήριο τύπου V;
Η κύρια λειτουργία του είναι να διατηρεί μια ελεγχόμενη διεπαφή στεγανοποίησης μεταξύ δύο επιφανειών ζευγαρώματος. Το πολυμερές χιτώνιο παρέχει το στεγανοποιητικό φράγμα ενώ το ελατήριο παρέχει συνεχή δύναμη ενεργοποίησης.
Είναι οι σφραγίδες με ελατήριο τύπου V κατάλληλες για δυναμικές εφαρμογές;
Ναί. Ανάλογα με το προφίλ, το υλικό, τη διαμόρφωση του ελατηρίου, την ταχύτητα, την πίεση και την κατάσταση της επιφάνειας, μπορούν να σχεδιαστούν για παλινδρομικές ή περιστροφικές εφαρμογές.
Γιατί το PTFE χρησιμοποιείται συνήθως για στεγανοποιήσεις με ελατήριο;
Το PTFE προσφέρει χαμηλή τριβή και ισχυρή αντοχή σε πολλές χημικές ουσίες. Διαφορετικές ενώσεις PTFE μπορούν επίσης να κατασκευαστούν για να βελτιώσουν την αντοχή στη φθορά, την ακαμψία και τη σταθερότητα των διαστάσεων.
Μπορεί να προσαρμοστεί μια στεγανοποίηση με ελατήριο τύπου V;
Ναί. Η προσαρμογή μπορεί να περιλαμβάνει διαστάσεις, προφίλ στεγανοποίησης, πολυμερή ένωση, υλικό ελατηρίου, διαμόρφωση ελατηρίου και άλλες απαιτήσεις για συγκεκριμένες εφαρμογές.
Ποιες πληροφορίες πρέπει να παρέχω όταν ζητώ προσφορά σφραγίδας;
Παρέχετε διαστάσεις στεγανοποίησης, διαστάσεις αυλάκωσης εάν υπάρχουν, πίεση λειτουργίας, θερμοκρασία, τύπο κίνησης και ταχύτητα, μέσο στεγανοποίησης, υλικό άξονα ή οπής, φινίρισμα επιφάνειας και αναμενόμενες συνθήκες συντήρησης. Τα σχέδια ή τα υπάρχοντα δείγματα σφραγίδων μπορούν επίσης να κάνουν τη διαδικασία επιλογής πιο ακριβή.
Ποιος είναι ο συνηθέστερος λόγος για την πρόωρη αστοχία της στεγανοποίησης;
Η πρόωρη αστοχία μπορεί να οφείλεται σε λανθασμένο μέγεθος, ασυμβίβαστα υλικά, υπερβολική απόσταση, κακή επιφάνεια, ακατάλληλη εγκατάσταση, ακατάλληλη φόρτωση ελατηρίου ή συνθήκες λειτουργίας πέρα από το εύρος σχεδιασμού.
Μια στεγανοποίηση με ελατήριο τύπου V μπορεί να είναι μια εξαιρετικά αποτελεσματική λύση όταν μια εφαρμογή απαιτεί ελεγχόμενη δύναμη στεγανοποίησης, χαμηλή τριβή, χημική αντοχή, αντοχή στη θερμοκρασία και αξιόπιστη απόδοση υπό μεταβαλλόμενες συνθήκες λειτουργίας. Το προφίλ στεγανοποίησης σε σχήμα V και το ελατήριο ενεργοποίησης συνεργάζονται για να διατηρούν την επαφή ενώ ικανοποιούν τους περιορισμούς των λιγότερο ελαστικών υλικών στεγανοποίησης.
Ωστόσο, η ίδια η σφράγιση είναι μόνο ένα μέρος του πλήρους συστήματος στεγανοποίησης. Η σωστή επιλογή υλικού, η διαμόρφωση ελατηρίου, η γεωμετρία των αυλακώσεων, η πίεση, η θερμοκρασία, το φινίρισμα της επιφάνειας, το διάκενο, η εγκατάσταση και η ταχύτητα λειτουργίας επηρεάζουν την τελική απόδοση.
Για τους κατασκευαστές εξοπλισμού, τις ομάδες συντήρησης, τους διανομείς και τους βιομηχανικούς αγοραστές, η επιλογή της σωστής σφραγίδας με ελατήριο τύπου V θα πρέπει επομένως να ξεκινά με τις απαιτήσεις εφαρμογής και όχι απλώς με την επιλογή ενός τυπικού μεγέθους. Ένας τεχνικά έμπειρος κατασκευαστής μπορεί να βοηθήσει στη μετατροπή αυτών των παραμέτρων λειτουργίας σε μια πρακτική λύση στεγανοποίησης.
Ningbo Taifno PTFE Plastic Products Co., Ltd.μπορεί να υποστηρίξει πελάτες που αναζητούν λύσεις στεγανοποίησης PTFE, προσαρμοσμένες διαστάσεις και απαιτήσεις για συγκεκριμένες εφαρμογές. Μοιραστείτε το σχέδιό σας, τις διαστάσεις, την πίεση λειτουργίας, τη θερμοκρασία, το μέσο και τις συνθήκες κίνησης με την ομάδα μας για να συζητήσουμε μια κατάλληλη λύση.
Επικοινωνήστε μαζί μαςσήμερα για να συζητήσετε τις απαιτήσεις σας για τη σφράγιση με ελατήριο τύπου V.
