Σφραγίδα με ελατήριο τύπου V

Το εσωτερικό ελατήριο του στεγανοποιητικού στεγανοποιητικού ελατηρίου τύπου V παρέχει αρχική δύναμη στεγανοποίησης υπό συνθήκες μηδενικής πίεσης. Η πίεση του συστήματος ενισχύει περαιτέρω το αποτέλεσμα στεγανοποίησης - όσο υψηλότερη είναι η πίεση, τόσο πιο σφιχτή είναι η στεγανοποίηση.

Εύρος θερμοκρασίας λειτουργίας: -180°C έως +200°C; πίεση έως 45 MPa (δυναμική) / 60 MPa (στατική). παλινδρομική ταχύτητα έως 15 m/s.

Τι είναι μια στεγανοποίηση τύπου V με ελατήριο;

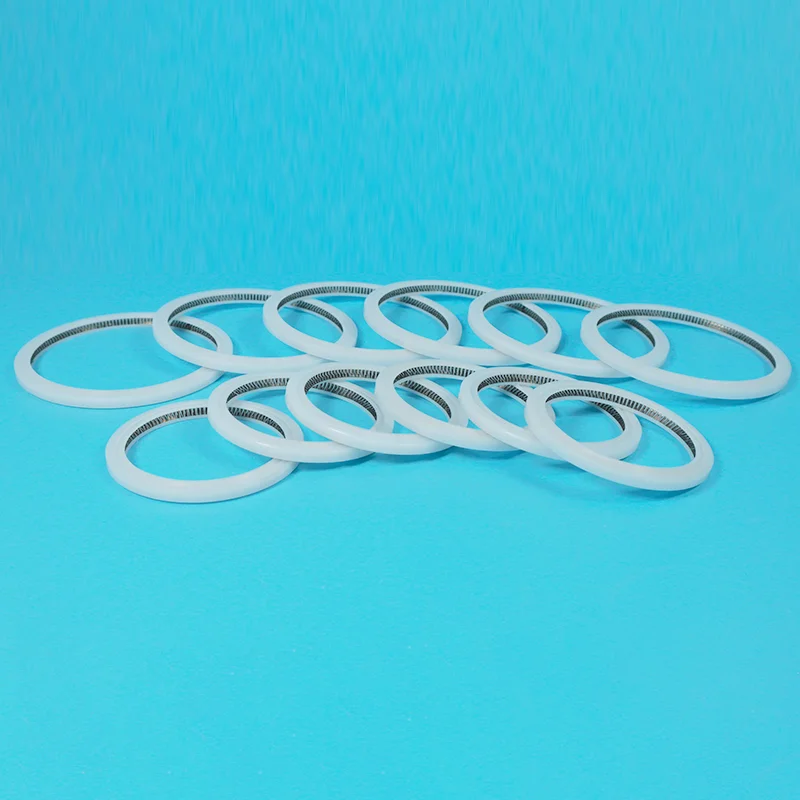

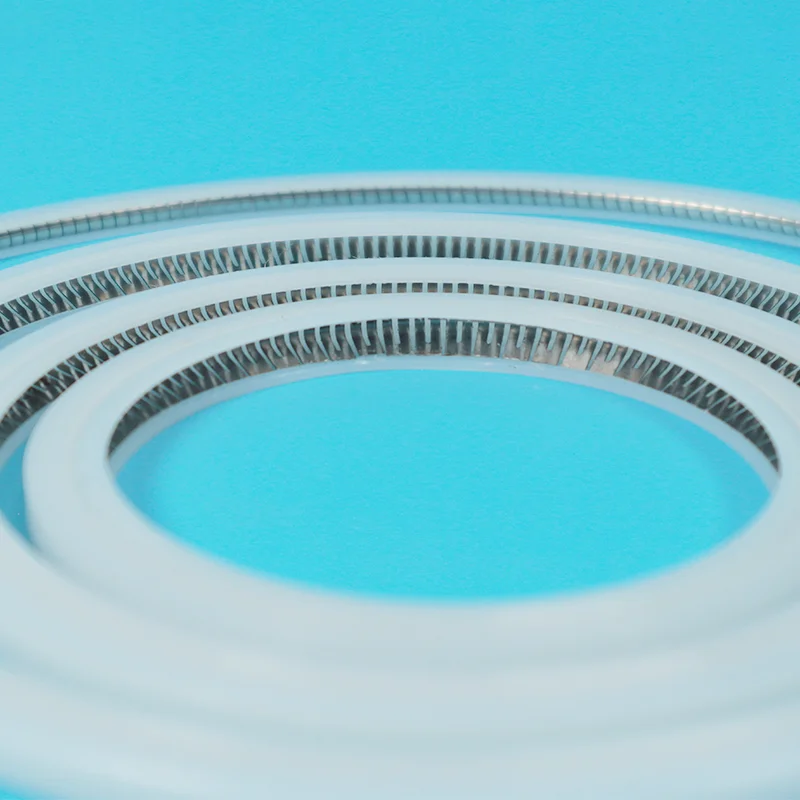

Το σφράγισμα με ελατήριο τύπου V αποτελείται από ένα μπουφάν σε σχήμα U από PTFE με ένα ελατήριο από ανοξείδωτο χάλυβα σε σχήμα V στο εσωτερικό. Το ελατήριο V διαθέτει σχέδιο "προβολέα" που συγκεντρώνει το φορτίο του στο μπροστινό άκρο του χείλους στεγανοποίησης, παρέχοντας αξιόπιστη δράση σκουπίσματος.

Πώς λειτουργεί:

Μηδενική πίεση: Το ελατήριο V παρέχει αρχική δύναμη στεγανοποίησης — σφραγίζει ακόμα και όταν το σύστημα δεν είναι υπό πίεση

Υπό πίεση: Η πίεση του συστήματος εισέρχεται στην κοιλότητα U και ωθεί τα χείλη στεγανοποίησης πιο δυνατά στην επιφάνεια ζευγαρώματος — πίεση = πιο σφιχτό σφράγισμα

Αυτοενεργοποίηση: Δεν απαιτείται εξωτερική δύναμη για τη διατήρηση της ακεραιότητας της σφραγίδας

V-Type εναντίον U-Type: Ποιο χρειάζεστε;

Γιατί να επιλέξετε V-Type;

Οδηγός επιλογής

V-Type vs O-Ring vs U-Type

Οδηγός γρήγορης επιλογής

Βασικές Εφαρμογές

Εφαρμογές πραγματικού κόσμου

Μελέτη περίπτωσης 1: Χημικός αντιδραστήρας — Μηδενική διαρροή 3 ετών

Πρόκληση: Ένα χημικό εργοστάσιο αντιμετώπιζε διαρροή από στεγανοποιητικό στεγανοποιητικό αντιδραστήρα που χειριζόταν επιθετικά οξέα στους 150°C. Τα τυπικά παρεμβύσματα PTFE είχαν ψυχρή ροή και διαρροή κάθε 6-8 μήνες. Η συντήρηση απαιτούσε πλήρη διακοπή λειτουργίας και καθαρισμό.

Λύση: Εγκατεστημένο στεγανοποιητικό ελατήριο τύπου V με τζάκετ PTFE γεμάτο γυαλί για βελτιωμένη αντοχή στη φθορά. Το ελατήριο V παρείχε σταθερή δύναμη στεγανοποίησης που αντισταθμίζει τον θερμικό κύκλο και τις διακυμάνσεις της πίεσης.

Αποτέλεσμα: Μηδενική διαρροή για περισσότερα από 3 χρόνια. Δεν απαιτείται συντήρηση. Εξάλειψη του ετήσιου κόστους διακοπής λειτουργίας.

Μελέτη περίπτωσης 2: Φαρμακευτικό υλικό πλήρωσης — Επιτεύχθηκε συμμόρφωση με τον FDA

Πρόκληση: Ένα μηχάνημα φαρμακευτικής πλήρωσης απαιτούσε στεγανοποίηση για ένα αποστειρωμένο προϊόν με περιστροφική βαλβίδα. Οι τυπικοί δακτύλιοι Ο δεν μπόρεσαν να περάσουν τις δοκιμές εξαγώγιμων από το FDA και απαιτούσαν συχνή αντικατάσταση λόγω χημικής προσβολής από κύκλους CIP/SIP.

Λύση: Παρέχεται σφράγιση με ελατήριο τύπου V με παρθένο τζάκετ PTFE και ελατήριο V από ανοξείδωτο χάλυβα 316. Υλικό συμβατό με το FDA. Παρέχεται πλήρης τεκμηρίωση.

Αποτέλεσμα: Επιτυχία της δοκιμής εξαγώγιμων προϊόντων FDA. Η φώκια επέζησε από επαναλαμβανόμενους κύκλους αποστείρωσης CIP/SIP χωρίς υποβάθμιση. Δεν χρειάζονται αντικαταστάσεις σε 18 μήνες.

Σημείωση: Τα πραγματικά αποτελέσματα της υπόθεσης διαφέρουν ανάλογα με τις συνθήκες εφαρμογής. Επικοινωνήστε μαζί μας για συστάσεις για συγκεκριμένες εφαρμογές.

Τεχνικές Προδιαγραφές

Ιδιότητες προϊόντος

Επιλογές βαθμού υλικού

Επιλογές υλικού για την άνοιξη

Διασφάλιση Ποιότητας

100% Virgin PTFE ρητίνη — χωρίς άλεσμα, χωρίς ανακυκλωμένο υλικό. Σταθερή ποιότητα, παρτίδα μετά από παρτίδα.

Precision Spring Manufacturing — Ελατήρια που κατασκευάζονται σύμφωνα με τις ακριβείς προδιαγραφές με εξοπλισμό CNC.

Πλήρης ιχνηλασιμότητα — Κάθε παρτίδα ιχνηλασιμότητας από την πρώτη ύλη έως την τελική σφραγίδα. Πιστοποιητικά υλικού κατόπιν αιτήματος.

Πιστοποιημένο κατά ISO 9001 — Διαδικασίες παραγωγής πιστοποιημένες βάσει συστημάτων διαχείρισης ποιότητας ISO.

Διαθέσιμοι βαθμοί συμβατοί με το FDA — Το Virgin PTFE πληροί τις απαιτήσεις FDA 21 CFR 177.1550 και BfR.

Διαθέσιμα προσαρμοσμένα κράματα ελατηρίου — Πρότυπο SS 301/304/316. Elgiloy, Hastelloy, Inconel για ακραίες συνθήκες.

FAQ

Ε: Τι είναι ένα σφράγισμα τύπου V με ελατήριο και πότε πρέπει να το χρησιμοποιήσω;

Α: Μια σφράγιση U-jacket PTFE με ελατήριο από ανοξείδωτο χάλυβα σε σχήμα V μέσα. Σφραγίζει από τη μηδενική πίεση (το ελατήριο παρέχει αρχική δύναμη) στην υψηλή πίεση (η πίεση του συστήματος ενεργοποιεί τα χείλη).

Χρησιμοποιήστε το όταν οι δακτύλιοι Ο ή οι ελαστικές στεγανοποιήσεις αποτυγχάνουν, σε επιθετικές χημικές ουσίες, ακραίες θερμοκρασίες (-180°C έως +200°C), υψηλή πίεση (έως 60 MPa) ή κρίσιμες εφαρμογές όπου η διαρροή δεν είναι αποδεκτή.

Τύπος V έναντι τύπου U: Τύπος V για φλάντζες, καλύμματα, ακραίες επιφάνειες (αξονική στεγανοποίηση). Τύπος U για ράβδους εμβόλου, στελέχη βαλβίδων (ακτινική στεγανοποίηση).

Εάν σφραγίζετε μια φλάντζα ή κάλυμμα, επιλέξτε τύπου V.

Εάν σφραγίζετε μια κινούμενη ράβδο, επιλέξτε U-type.

Ε: Πόσο κοστίζει μια στεγανοποίηση ελατηρίου τύπου V και ποιος είναι ο χρόνος παράδοσης;

Α: Το κόστος εξαρτάται από τη διάμετρο, την ποιότητα υλικού, το κράμα ελατηρίου και την ποσότητα. Τα τυπικά μεγέθη ξεκινούν περίπου από X−X−Y. Προσαρμοσμένα μεγέθη που αναφέρονται ανά σχέδιο.

Κόστος κρούσης ελατηρίου: 304 SS (τυπικό, χαμηλότερο κόστος) → 316 SS (βελτιωμένη διάβρωση) → Elgiloy/Hastelloy/Inconel (ακραία διάβρωση/υψηλή θερμοκρασία, υψηλότερο κόστος).

Χρόνος παράδοσης:

Τυπικά μεγέθη: 5-7 ημέρες.

Προσαρμοσμένα μεγέθη: 10-15 ημέρες.

Αποστολή: αεροπορικά 5-10 ημέρες, θαλάσσια 15-30 ημέρες.

Ε: Ποια είναι τα όρια και τα πιο συνηθισμένα λάθη εγκατάστασης;

ΕΝΑ: Θερμοκρασία: -180°C έως +200°C.

Πίεση: έως 45MPa (δυναμική) / 60MPa (στατική).

Ταχύτητα: έως 15m/s (παλίνδρομο), έως 1m/s (περιστροφικό).

Χημικά όρια:

Μπουφάν PTFE: όχι για λιωμένα αλκαλικά μέταλλα ή στοιχειακό φθόριο.

Γυαλί: όχι για HF ή ισχυρά αλκάλια.

Γεμάτο άνθρακα: όχι για ισχυρά οξειδωτικά.

Τρία κοινά λάθη:

(1) Καταστροφή του χείλους κατά την εγκατάσταση: επιθεωρήστε πριν την εγκατάσταση.

(2) Υπερσύσφιξη ή ακατάλληλη σχεδίαση αυλακιού: Το PTFE απαιτεί συγκεκριμένες διαστάσεις αυλάκωσης. ο λάθος σχεδιασμός καταστρέφει τη σφράγιση.

(3) Τοποθέτηση προς τα πίσω: Οι σφραγίδες τύπου V είναι κατευθυντικές. Το άνοιγμα V πρέπει να είναι στραμμένο προς την πλευρά πίεσης.

Περιλαμβάνουμε προδιαγραφές εγκατάστασης σε κάθε παραγγελία. Ακολουθήστε τους.
