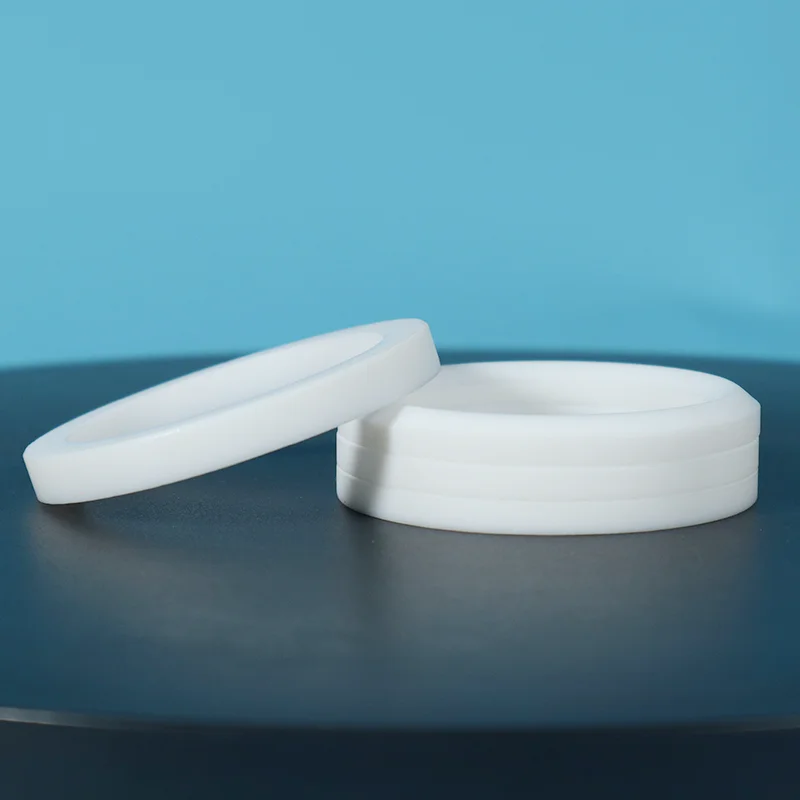

Σετ συσκευασίας PTFE

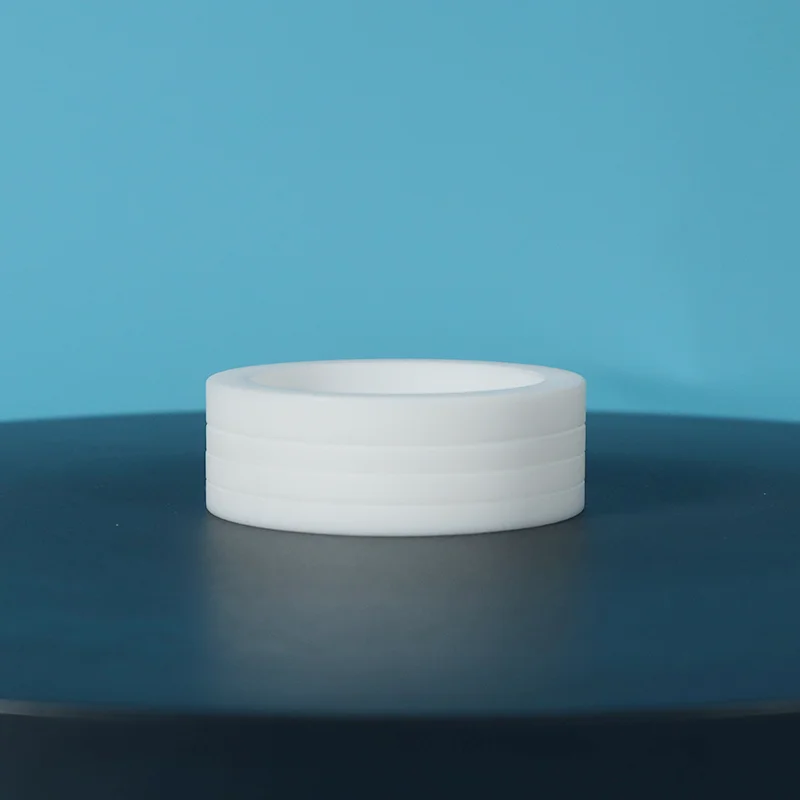

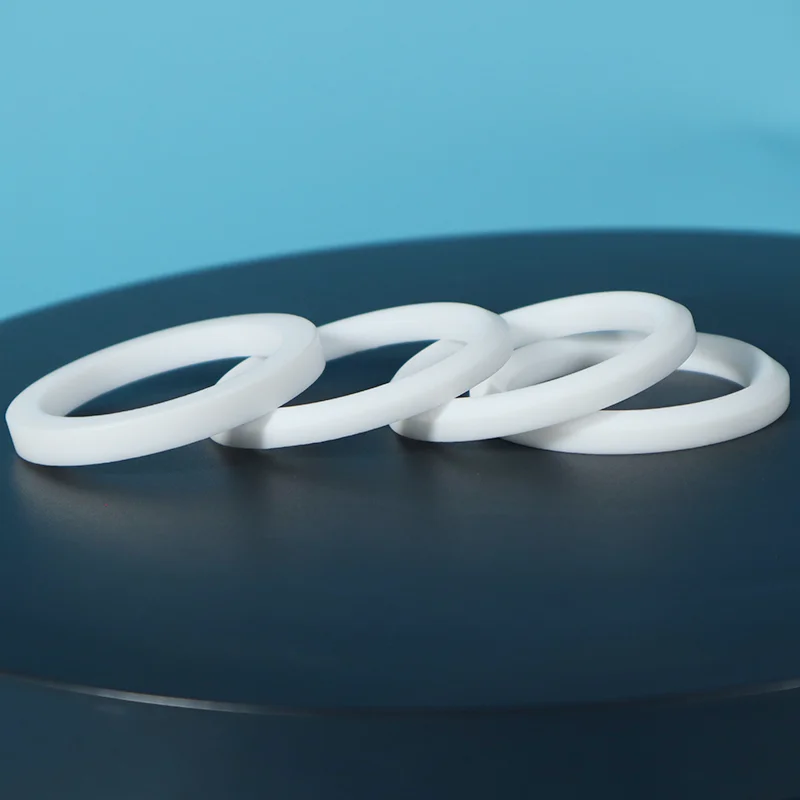

Το σετ συσκευασίας PTFE που κατασκευάζεται από την Taifno αποτελείται από ένα σετ στεγανοποιητικών δακτυλίων από PTFE, συμπεριλαμβανομένου ενός άνω δακτυλίου προσαρμογέα, ενδιάμεσων δακτυλίων σε σχήμα V και ενός δακτυλίου προσαρμογέα κάτω, σχεδιασμένο για εγκατάσταση σε κουτί γεμίσματος.

Είναι κατάλληλο για εύρος θερμοκρασιών από -180°C έως +200°C, αντέχει πιέσεις έως 500 bar, καλύπτει περιοχή pH 0–14 και υποστηρίζει γραμμικές ταχύτητες έως και 5 m/s.

Γιατί να επιλέξετε σετ συσκευασίας PTFE;

Το πρόβλημα του δακτυλίου Ο

Τρία βασικά πλεονεκτήματα

1. Ρυθμιζόμενη δύναμη σφράγισης: Οι δακτύλιοι Ο είναι σταθεροί — αφού εγκατασταθούν, η δύναμη στεγανοποίησης δεν μπορεί να ρυθμιστεί. Τα σετ συσκευασίας PTFE μπορούν να σφίξουν ξανά. Καθώς η συσκευασία φθείρεται με την πάροδο του χρόνου, απλώς σφίξτε το παξιμάδι του στυπιοθλίπτη για να αποκαταστήσετε την απόδοση στεγανοποίησης. Δεν χρειάζεται αποσυναρμολόγηση.

2. Δυναμική στεγανοποίηση για κινούμενους άξονες: Οι δακτύλιοι Ο είναι στατικές στεγανοποιήσεις — σφραγίζουν σε μία σταθερή αυλάκωση και αποτυγχάνουν όταν κινείται ο άξονας. Οι δακτύλιοι V PTFE έχουν σχεδιαστεί ειδικά για παλινδρομική και αργή περιστροφική κίνηση — τα χείλη στεγανοποίησης κινούνται με τον άξονα, διατηρώντας την επαφή υπό πίεση.

3. Στεγανοποίηση υπό πίεση: Η γεωμετρία σχήματος V έχει σχεδιαστεί για να ενεργοποιείται με πίεση: καθώς αυξάνεται η πίεση του συστήματος, πιέζει τα χείλη στεγανοποίησης πιο σταθερά πάνω στη ράβδο και το περίβλημα, ενισχύοντας αυτόματα την αποτελεσματικότητα στεγανοποίησης.

Πλεονέκτημα υλικού

Σύγκριση: Σετ συσκευασίας vs O-Ring vs Composite Seal

Εφαρμογές

Πρωτογενείς Βιομηχανίες

Τυπικός Εξοπλισμός

Βαλβίδες ελέγχου και απομόνωσης

Βαλβίδες πύλης, σφαιρικές βαλβίδες, βαλβίδες σφαίρας

Παλινδρομικές αντλίες

Φυγοκεντρικές αντλίες (αργή περιστροφική)

Υδραυλικοί κύλινδροι και ενεργοποιητές

Συμπιεστές

Μίξερ και αναδευτήρες

Πρέσες σφυρηλάτησης, μηχανές χύτευσης με έγχυση

Εφαρμογές πραγματικού κόσμου

Μελέτη περίπτωσης 1: Συσκευασία στελέχους βαλβίδας χημικών εγκαταστάσεων

Πρόκληση: Ένα χημικό εργοστάσιο που χειρίζεται επιθετικό οξύ στους 150°C αντικαθιστά τους δακτυλίους O στα στελέχη της βαλβίδας ελέγχου κάθε 2-3 μήνες — προκαλώντας δαπανηρούς χρόνους διακοπής λειτουργίας και ανησυχίες για την ασφάλεια.

Λύση: Σετ συσκευασίας δακτυλίου V PTFE με ποιότητα γεμάτη άνθρακα. Εγκατεστημένο με τις προτεινόμενες προδιαγραφές ροπής.

Αποτέλεσμα: Μηδενική διαρροή για 18 μήνες. Η συσκευασία σφίχτηκε ξανά δύο φορές κατά τη διάρκεια της προγραμματισμένης συντήρησης. 80% μείωση του κόστους συντήρησης και του χρόνου διακοπής λειτουργίας.

Μελέτη περίπτωσης 2: Συσκευασία αντλίας πολτού

Πρόκληση: Μια αντλία υδαρούς πολτού που χειριζόταν λειαντικά μέσα φθαρεί η τυπική συσκευασία κάθε 4-6 εβδομάδες, απαιτώντας συχνές διακοπές παραγωγής.

Λύση: Σετ συσκευασίας PTFE γεμάτο γυαλί με δακτυλίους κατά της εξώθησης.

Αποτέλεσμα: Το σετ συσκευασίας διήρκεσε 8 μήνες — 8 φορές περισσότερο από την προηγούμενη λύση. Παρατείνονται τα διαστήματα συντήρησης. Ο χρόνος λειτουργίας παραγωγής βελτιώθηκε σημαντικά.

Μελέτη Περίπτωσης 3: Συμμόρφωση με τις Φυγικές Εκπομπές

Πρόκληση: Απαιτείται μια εγκατάσταση επεξεργασίας φυσικού αερίου για την τήρηση των προτύπων διαφυγόντων εκπομπών ISO 15848 σε κρίσιμες βαλβίδες ελέγχου.

Λύση: Σετ συσκευασίας χαμηλών εκπομπών με βάση PTFE με ιδιόκτητο πακέτο λίπανσης, δοκιμασμένο σύμφωνα με το ISO 15848.

Αποτέλεσμα: Επικυρώθηκε η συμμόρφωση με τις εκπομπές. Ποσοστά διαρροής πολύ κάτω από τα επιτρεπτά όρια. Η μακροπρόθεσμη απόδοση επαληθεύεται μέσω συνεχούς παρακολούθησης.

Σημείωση: Τα πραγματικά αποτελέσματα της υπόθεσης διαφέρουν ανάλογα με τις συνθήκες εφαρμογής. Επικοινωνήστε μαζί μας για συστάσεις για συγκεκριμένες εφαρμογές.

Τεχνικές Προδιαγραφές

Επιλογές βαθμού υλικού

Διασφάλιση Ποιότητας

100% παρθένο υλικό PTFE — χωρίς άλεσμα, χωρίς ανακυκλωμένο υλικό. Σταθερή ποιότητα, παρτίδα μετά από παρτίδα.

Πλήρης ιχνηλασιμότητα — Κάθε παρτίδα που μπορεί να ανιχνευθεί από την πρώτη ύλη έως το τελικό προϊόν. Πιστοποιητικά υλικού διαθέσιμα κατόπιν αιτήματος.

Χύτευση ακριβείας — Κάθε δακτύλιος συσκευασίας χυτεύεται ακριβείας ή κατεργάζεται με μηχανική επεξεργασία σε αυστηρές ανοχές.

Οδηγίες εγκατάστασης — Λεπτομερείς οδηγίες εγκατάστασης και προδιαγραφές ροπής με κάθε παραγγελία.

Σύστημα ποιότητας ISO — Οι διαδικασίες παραγωγής ακολουθούν τα διεθνή πρότυπα ποιότητας.

Διαθέσιμοι βαθμοί FDA — Συμβατοί με τον FDA και κατηγορία VI της USP για εφαρμογές τροφίμων και φαρμακευτικών προϊόντων.

FAQ

Ε: Τι είναι το σετ συσκευασίας PTFE και πώς λειτουργεί;

Α: Είναι μια στοίβα δαχτυλιδιών από PTFE, επάνω προσαρμογέας, μεσαίοι δακτύλιοι σε σχήμα V, κάτω προσαρμογέας, τοποθετημένοι σε κουτί γεμίσματος.

Όταν σφίγγεται το παξιμάδι του στυπιοθλίπτη, οι δακτύλιοι V διαστέλλονται ακτινικά τόσο στον άξονα όσο και στο περίβλημα. Η πίεση του συστήματος ενεργοποιεί περαιτέρω τα χείλη στεγανοποίησης, σφίγγοντας πιο σφιχτά καθώς αυξάνεται η πίεση. Αυτοδυναμωτικό. Σφίγγεται ξανά καθώς εμφανίζεται φθορά.

Ε: Σετ συσκευασίας έναντι O-ring, πότε πρέπει να αλλάξω;

Α: Ενεργοποιήστε όταν οι δακτύλιοι Ο εξακολουθούν να αποτυγχάνουν, σε κινούμενους άξονες, υπό διακυμάνσεις πίεσης ή σε επιθετικές χημικές ουσίες.

Οι δακτύλιοι Ο είναι στατικοί, σφραγίζουν σε σταθερές αυλακώσεις. Τα σετ συσκευασίας είναι δυναμικά, ρυθμιζόμενα, σφίγγονται ξανά και κατασκευασμένα για κινούμενα μέρη.

Σύγκριση κόστους: Οι δακτύλιοι O κοστίζουν λιγότερο εκ των προτέρων. Αλλά αν τα αντικαθιστάτε κάθε 3 μήνες, ένα σετ συσκευασίας που διαρκεί 3-5 χρόνια σάς εξοικονομεί μεγάλο ποσό δολαρίων ΗΠΑ σε ανταλλακτικά, εργασία και χρόνο διακοπής λειτουργίας.

Ε: Ποια είναι τα όρια και το πιο συνηθισμένο λάθος εγκατάστασης;

ΕΝΑ: Θερμοκρασία: -180°C έως +200°C (έως +315°C τροποποιημένο).

Πίεση: έως 500 bar. Ταχύτητα: < 5 m/s.

Το πιο συνηθισμένο λάθος: υπερβολική σύσφιξη του αδένα. Το PTFE είναι μαλακό, η υπερβολική συμπίεση προκαλεί ψυχρή ροή, παραμορφώνει τους δακτυλίους και δημιουργεί διαρροή αντί για σφράγιση. Χρησιμοποιήστε ένα δυναμόκλειδο. Σφίξτε σταδιακά.

Ακολουθήστε τον οδηγό εγκατάστασης που περιλαμβάνεται σε κάθε παραγγελία.
