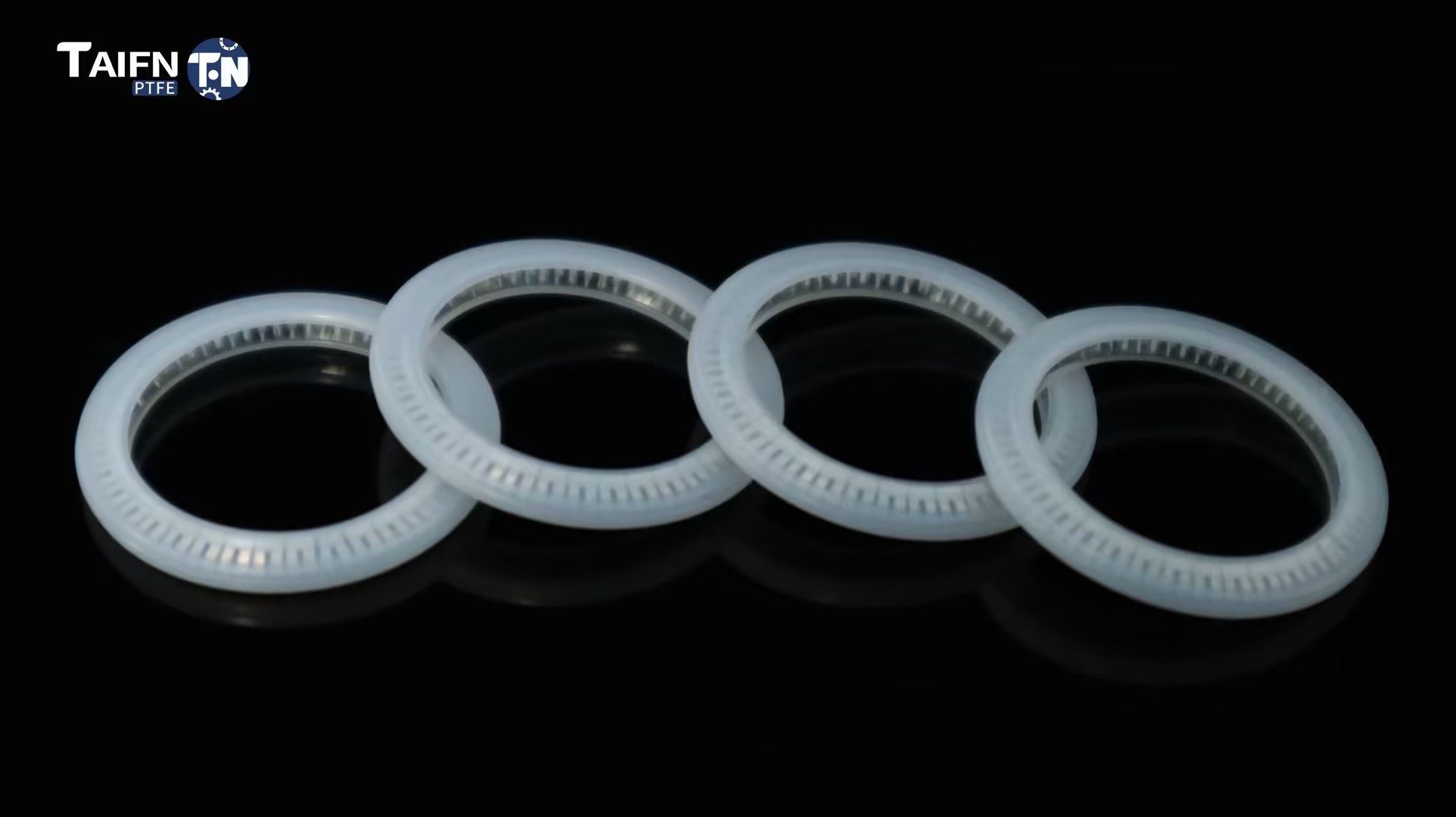

Σφραγίδα με ελατήριο τύπου U

Το ελατήριο μέσα στο στεγανοποιητικό ελατήριο τύπου U παρέχει δύναμη στεγανοποίησης υπό συνθήκες μηδενικής πίεσης. Καθώς η πίεση του συστήματος εισέρχεται στην κοιλότητα σχήματος U, πιέζει τα χείλη στεγανοποίησης πιο σφιχτά στον άξονα, όσο υψηλότερη είναι η πίεση, τόσο πιο σφιχτό είναι το σφράγισμα.

Επιπλέον, το υλικό PTFE προσφέρει εξαιρετική γενική αντοχή στα χημικά και ένα ευρύ φάσμα θερμοκρασιών λειτουργίας από -180°C έως +200°C. Υποστηρίζει πιέσεις έως 40 MPa (δυναμική) / 60 MPa (στατική) και γραμμικές ταχύτητες έως 15 m/s, καθιστώντας το κατάλληλο για ένα ευρύ φάσμα συνθηκών λειτουργίας.

Τι είναι μια σφραγίδα με ελατήριο τύπου U;

Το σφράγισμα με ελατήριο τύπου U είναι ένα μπουφάν σε σχήμα U από PTFE με μεταλλικό ελατήριο μέσα. Είναι ένα στοιχείο στεγανοποίησης μονής κατεύθυνσης σχεδιασμένο για εφαρμογές ράβδου (εσωτερική στεγανοποίηση) ή εμβόλου (εξωτερική σφράγιση).

Πώς λειτουργεί:

Μηδενική πίεση: Το ελατήριο παρέχει αρχική δύναμη στεγανοποίησης, σφραγίζει ακόμα και όταν το σύστημα δεν είναι υπό πίεση

Υπό πίεση: Η πίεση του συστήματος εισέρχεται στην κοιλότητα U και ωθεί τα χείλη στεγανοποίησης πιο δυνατά στην επιφάνεια ζευγαρώματος, πίεση = πιο σφιχτό σφράγισμα

Αυτοενεργοποιούμενο: Το ελατήριο αντισταθμίζει τη φθορά, τις ανοχές του υλικού και τον θερμικό κύκλο, διατηρεί τη δύναμη στεγανοποίησης με την πάροδο του χρόνου

U-Type εναντίον V-Type: Ποιο χρειάζεστε;

Γιατί να επιλέξετε U-Type;

Οδηγός σύγκρισης και επιλογής

U-Type vs O-Ring vs V-Type

Οδηγός γρήγορης επιλογής

Βασικές Εφαρμογές

Εφαρμογές πραγματικού κόσμου

Μελέτη περίπτωσης 1: Χημική αντλία — 3x μεγαλύτερη διάρκεια ζωής

Πρόκληση: Ένα χημικό εργοστάσιο αντικαθιστούσε ελαστικούς δακτυλίους Ο στις αντλίες εμβόλων που χειρίζονταν διαλύτες κάθε 2-3 μήνες λόγω διόγκωσης και σκλήρυνσης, προκαλώντας διακοπές στην παραγωγή.

Λύση: Εγκατεστημένο στεγανοποιητικό ελατήριο τύπου U με τζάκετ PTFE γεμάτο άνθρακα και ελατήριο από ανοξείδωτο χάλυβα 316. Διατηρήθηκε ο τυπικός σχεδιασμός αυλάκωσης AS568A.

Αποτέλεσμα: Οι σφραγίδες διήρκεσαν πάνω από 9 μήνες, 3 φορές περισσότερο από το καουτσούκ. Μηδενική διαρροή. Τα διαστήματα συντήρησης επεκτάθηκαν από εβδομάδες σε εποχές.

Μελέτη περίπτωσης 2: Pharmaceutical Filler — Συμμόρφωση με τον FDA

Πρόκληση: Ένα μηχάνημα φαρμακευτικής πλήρωσης απαιτούσε στεγανοποίηση για ένα αποστειρωμένο προϊόν με περιστροφική βαλβίδα. Οι δακτύλιοι από καουτσούκ δεν μπόρεσαν να περάσουν τη δοκιμή εξαγώγιμων προϊόντων του FDA.

Λύση: Παρέχεται σφράγισμα ελατηρίου τύπου U με παρθένο μπουφάν PTFE και ελατήριο από ανοξείδωτο χάλυβα 316. Υλικό συμβατό με το FDA. Παρέχεται πλήρης τεκμηρίωση.

Αποτέλεσμα: Επιτυχία της δοκιμής εξαγώγιμων προϊόντων FDA. Η φώκια επέζησε από επαναλαμβανόμενους κύκλους αποστείρωσης CIP/SIP. Καμία αντικατάσταση σε 18 μήνες.

Σημείωση: Τα πραγματικά αποτελέσματα της υπόθεσης διαφέρουν ανάλογα με τις συνθήκες εφαρμογής. Επικοινωνήστε μαζί μας για συστάσεις για συγκεκριμένες εφαρμογές.

Τεχνικές Προδιαγραφές

Ιδιότητες προϊόντος

Επιλογές υλικού σακακιού

Επιλογές υλικού για την άνοιξη

Επιλογές τύπου ελατηρίου

Taifno Quality Assurance

100% Virgin PTFE ρητίνη — χωρίς άλεσμα, χωρίς ανακυκλωμένο υλικό. Σταθερή ποιότητα, παρτίδα μετά παρτίδα.

Επεξεργασία CNC ακριβείας — Χωρίς κόστος καλουπιού. Προσαρμοσμένα μεγέθη από 5mm έως 3300mm διάμετρο.

Πλήρης ιχνηλασιμότητα — Κάθε παρτίδα ιχνηλασιμότητας από την πρώτη ύλη έως την τελική σφραγίδα. Πιστοποιητικά υλικού κατόπιν αιτήματος.

Πιστοποιημένο κατά ISO 9001 — Διαδικασίες παραγωγής πιστοποιημένες σύμφωνα με συστήματα διαχείρισης ποιότητας ISO.

Διαθέσιμοι βαθμοί συμβατοί με το FDA — Το Virgin PTFE πληροί τις απαιτήσεις FDA 21 CFR 177.1550 και BfR.

Διαθέσιμα κράματα ελατηρίου — Πρότυπο 301/316 SS. Elgiloy, Hastelloy, Inconel για ακραίες συνθήκες.

Συμβατότητα τυπικού αυλακιού — Ταιριάζει σε τυπικές αυλακώσεις δακτυλίου AS568A, DIN 3771.

FAQ

Ε: Τι είναι ένα σφράγισμα με ελατήριο τύπου U και πότε πρέπει να το χρησιμοποιήσω;

Α: Ένα μπουφάν σε σχήμα U από PTFE με μεταλλικό ελατήριο μέσα. Στεγανοποιεί από μηδενική πίεση έως υψηλή πίεση (έως 60 MPa) σε κινούμενους άξονες.

Χρησιμοποιήστε το όταν αστοχούν οι δακτύλιοι Ο ή τα ελαστικά στεγανοποιητικά χείλη, σε ράβδους εμβόλου, στελέχη βαλβίδων και δυναμικές εφαρμογές που χειρίζονται επιθετικές χημικές ουσίες, ακραίες θερμοκρασίες ή υψηλή πίεση.

Τύπος U έναντι τύπου V: Ο τύπος U είναι ακτινική στεγανοποίηση, για ράβδους εμβόλου και στελέχη βαλβίδων. Ο τύπος V είναι αξονική στεγανοποίηση, για φλάντζες και καλύμματα.

Εάν σφραγίζετε μια κινούμενη ράβδο: επιλέξτε U-type.

Εάν σφραγίζετε μια φλάντζα ή κάλυμμα: επιλέξτε τύπου V.

Ε: Πόσο κοστίζει ένα σφράγισμα ελατηρίου τύπου U;

Α: Το κόστος εξαρτάται από τη διάμετρο, το υλικό του μπουφάν, το κράμα ελατηρίου, τον τύπο ελατηρίου και την ποσότητα. Τα τυπικά μεγέθη ξεκινούν περίπου από X−X−Y. Προσαρμοσμένα μεγέθη που αναφέρονται ανά σχέδιο.

Κόστος κρούσης ελατηρίου: 301/316 SS (τυπικό, χαμηλότερο κόστος) → Elgiloy/Hastelloy (ακραία διάβρωση/υψηλή θερμοκρασία, υψηλότερο κόστος).

Κόστος πρόσκρουσης τύπου ελατηρίου: Ελικοειδής (μεγαλύτερο φορτίο) έναντι προβόλου (δυναμική απόξεση) έναντι ελατηρίου V (χαμηλή τριβή).

Ε: Ποια είναι τα όρια και τα πιο συνηθισμένα λάθη εγκατάστασης;

ΕΝΑ: Θερμοκρασία: -180°C έως +200°C (εξαρτάται από τον βαθμό).

Πίεση: έως 40 MPa (δυναμική) / 60 MPa (στατική).

Ταχύτητα: έως 15 m/s (παλίνδρομο), έως 1-3 m/s (περιστροφικό).

Χημικά όρια:

Μπουφάν PTFE: όχι για λιωμένα αλκαλικά μέταλλα ή στοιχειακό φθόριο.

Γυαλί: όχι για HF ή ισχυρά αλκάλια.

Γεμάτο άνθρακα: όχι για ισχυρά οξειδωτικά.

Τρία κοινά λάθη:

(1) Καταστροφή του χείλους κατά την εγκατάσταση: επιθεωρήστε πριν την εγκατάσταση.

(2) Υπερσύσφιξη ή ακατάλληλη σχεδίαση αυλακιού: Οι σφραγίδες τύπου U ταιριάζουν στις τυπικές αυλακώσεις δακτυλίου Ο AS568A. Οι λανθασμένες διαστάσεις βλάπτουν τη τσιμούχα.

(3) Τοποθέτηση προς τα πίσω: Οι σφραγίδες τύπου U είναι κατευθυνόμενες. Το άνοιγμα U πρέπει να είναι στραμμένο προς την πλευρά πίεσης (όπου η πίεση εισέρχεται στο "U").
