Προσαρμοσμένα κατεργασμένα εξαρτήματα PTFE

Η Taifno είναι ένας εξειδικευμένος κατασκευαστής που προσφέρει προσαρμοσμένα κατεργασμένα εξαρτήματα PTFE. Η ομάδα ειδικών μας παράγει εξαρτήματα με βάση τα σχέδια CAD, τα αρχεία PDF ή ακόμα και τα σκίτσα που σχεδιάζονται με το χέρι. Συνεργαζόμαστε με μια ευρεία γκάμα υλικών, συμπεριλαμβανομένου του παρθένου PTFE και διαφόρων γεμισμένων ποιοτήτων (όπως ίνες γυαλιού, ανθρακονήματα, δισουλφίδιο του μολυβδαινίου, μπρούτζος, PEEK κ.λπ.), το καθένα κατασκευασμένο για να πληροί συγκεκριμένες απαιτήσεις απόδοσης.

Ζητήστε μια προσφορά σήμερα. θα απαντήσουμε εντός 24 ωρών για να συζητήσουμε λύσεις και τιμές και να παρέχουμε δωρεάν δείγματα.

Τι είναι τα προσαρμοσμένα μηχανικά εξαρτήματα PTFE;

Τα προσαρμοσμένα εξαρτήματα PTFE είναι εξαρτήματα που έχουν υποστεί μηχανική επεξεργασία ή χύτευση ακριβείας που κατασκευάζονται από ρητίνη PTFE σύμφωνα με τις ακριβείς προδιαγραφές σας, όχι ένα πρότυπο εκτός ραφιού. Τα χρειάζεστε όταν τα τυπικά μεγέθη δεν ταιριάζουν, η φλάντζα σας δεν είναι τυπική ή η εφαρμογή σας απαιτεί συγκεκριμένο σχήμα, ανοχή ή ποιότητα υλικού.

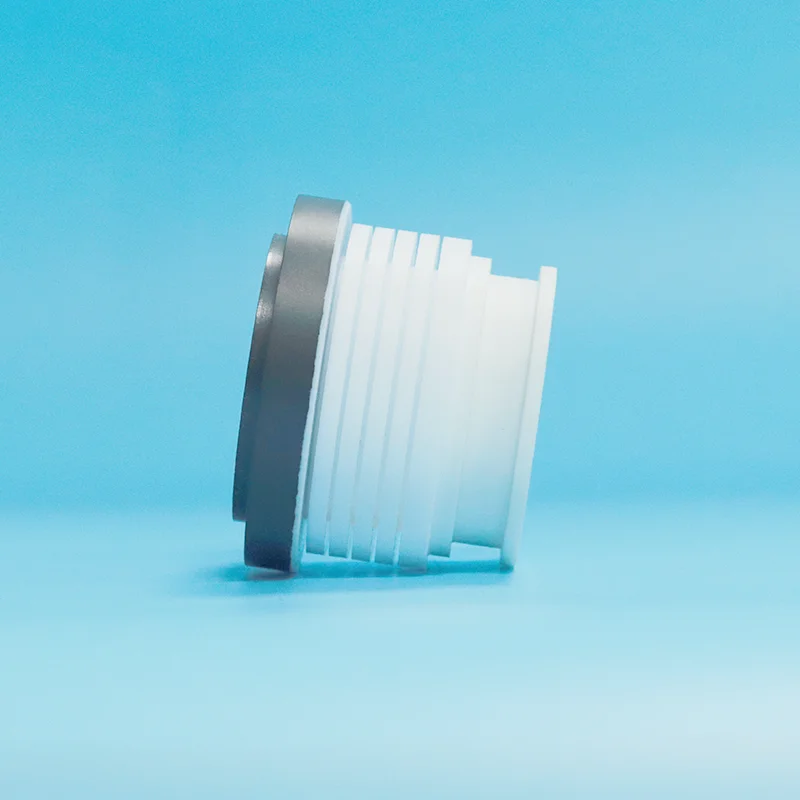

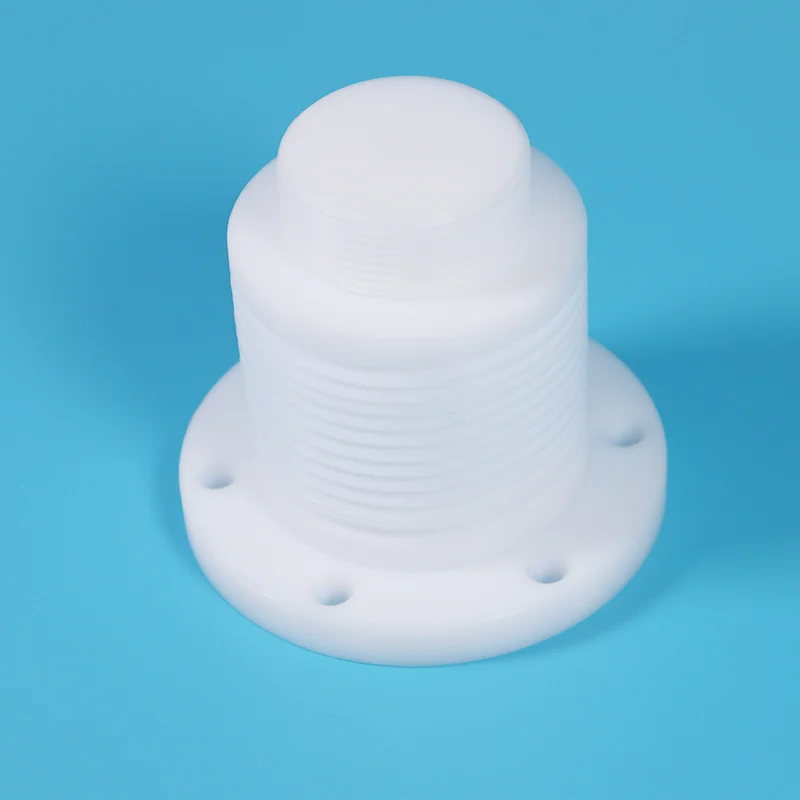

Παραδείγματα: Προσαρμοσμένα παρεμβύσματα, έδρες βαλβίδων, δακτύλιοι εμβόλων, τακάκια ρουλεμάν, φυσούνες, μονωτές, οποιοδήποτε σχήμα μπορείτε να σχεδιάσετε, μπορούμε να φτιάξουμε από PTFE.

Βασικά χαρακτηριστικά υλικού:

Χημική αδράνεια: αντέχει σχεδόν σε όλα τα χημικά, οξέα, αλκάλια, διαλύτες, υδρογονάνθρακες

Εύρος θερμοκρασίας: Συνεχής εξυπηρέτηση από -180°C έως +200°C (βραχυπρόθεσμη έως +300°C)

Χαμηλότερη τριβή: Συντελεστής τόσο χαμηλός όσο 0,04, ο χαμηλότερος από οποιοδήποτε στερεό υλικό

Αντικολλητική επιφάνεια: Αποτρέπει την πρόσφυση και τη συσσώρευση μέσων, εύκολος καθαρισμός

Ηλεκτρική μόνωση: Εξαιρετικές διηλεκτρικές ιδιότητες

Συμμόρφωση με τον FDA: Διατίθεται σε ποιότητες ποιότητας τροφίμων και βιοσυμβατών

Διαδικασίες Παραγωγής

Τα προσαρμοσμένα εξαρτήματα PTFE μπορούν να κατασκευαστούν μέσω δύο βασικών διαδικασιών:

Γιατί να επιλέξετε προσαρμοσμένα εξαρτήματα PTFE

Το πρόβλημα: Τα τυπικά εξαρτήματα δεν ταιριάζουν

Σύγκριση: Προσαρμοσμένο PTFE έναντι Τυπικού έναντι Τροποποιημένου

Σύγκριση Κόστους & Απόδοσης

Βασική πληροφόρηση: Ένα τυπικό εξάρτημα PTFE μπορεί να κοστίζει 50 $. Ένα προσαρμοσμένο εξάρτημα PTFE μπορεί να κοστίζει 200 ​​$. Αλλά εάν το τυπικό εξάρτημα αποτυγχάνει κάθε 3 μήνες και το προσαρμοσμένο μέρος διαρκεί 3 χρόνια, το προσαρμοσμένο εξάρτημα σας εξοικονομεί χρήματα τον πρώτο χρόνο.

Προσθήκη χρόνου διακοπής λειτουργίας, εργασίας και επανεπεξεργασίας; Το Custom κερδίζει κάθε φορά.

Εφαρμογές

Πρωτογενείς Βιομηχανίες

Τυπικά προσαρμοσμένα ανταλλακτικά

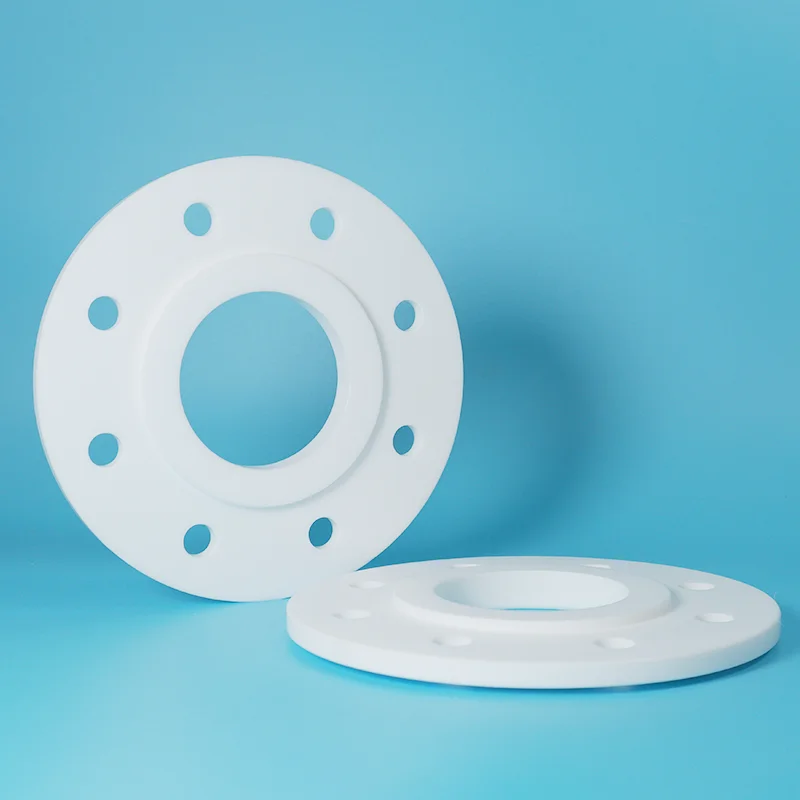

Τσιμούχες και παρεμβύσματα: Οποιοδήποτε σχήμα, οποιοδήποτε μέγεθος, προσαρμοσμένες γεωμετρίες

Δοχεία και ρουλεμάν: Ρουλεμάν με χιτώνια, ροδέλες ώσης, δακτύλιοι με φλάντζα

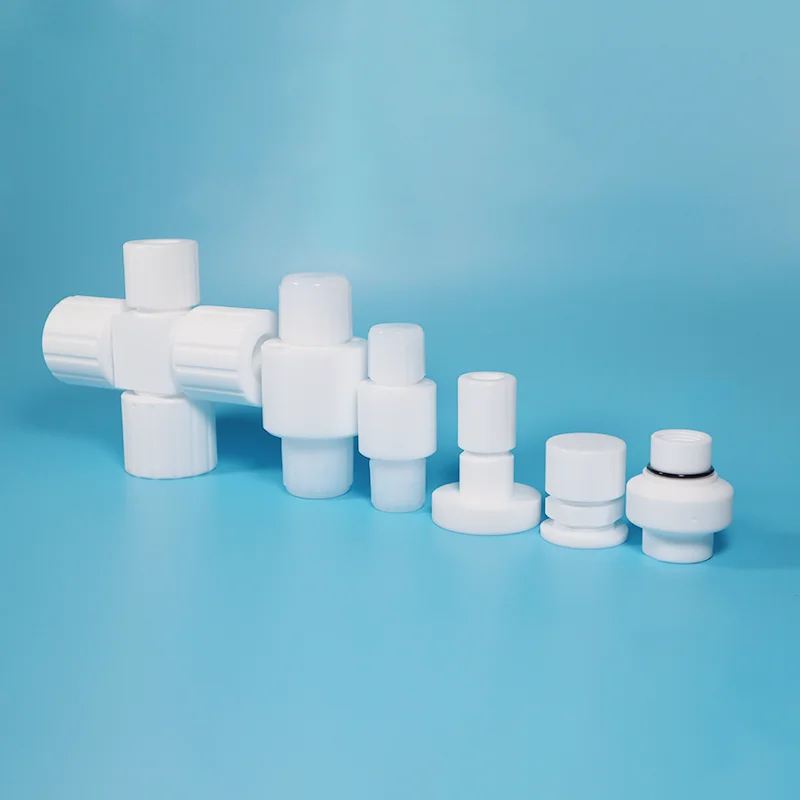

Εξαρτήματα βαλβίδας: Έδρες βαλβίδων, βύσματα, μπάλες, διαφράγματα

Ηλεκτρικοί μονωτές: Αποστάτες, αποστάτες, σώματα συνδετήρων

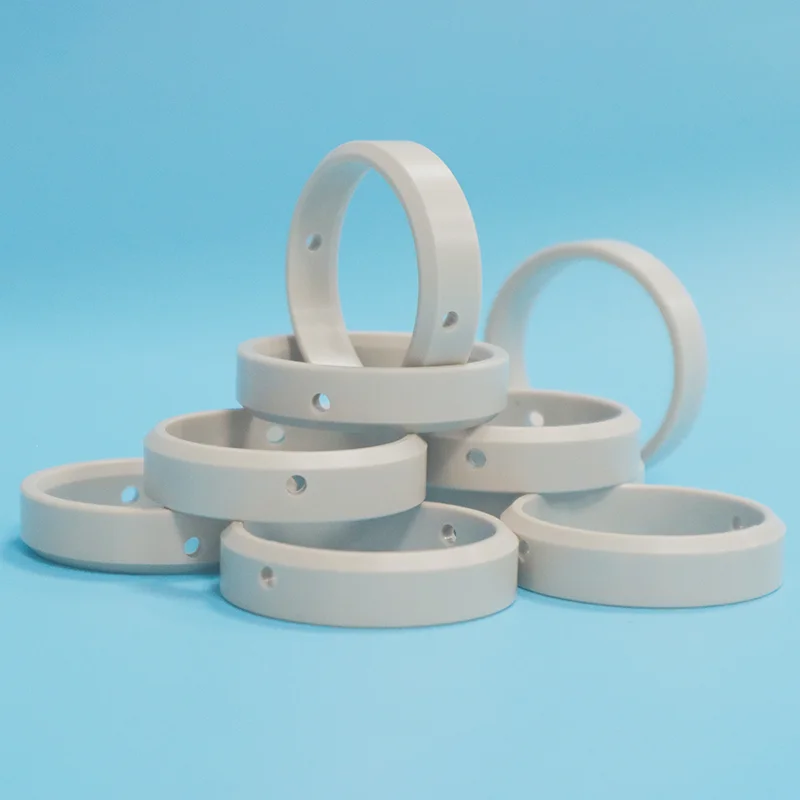

Δακτύλιοι εμβόλου: Δακτύλιοι συμπιεστή, δακτύλιοι οδήγησης, ιμάντες φθοράς

Εργαστηριακά σκεύη: Κουπάκια ζέσεως, δοκιμαστικοί σωλήνες, χοάνες, χωνευτήρια, προσαρμοσμένες διαστάσεις

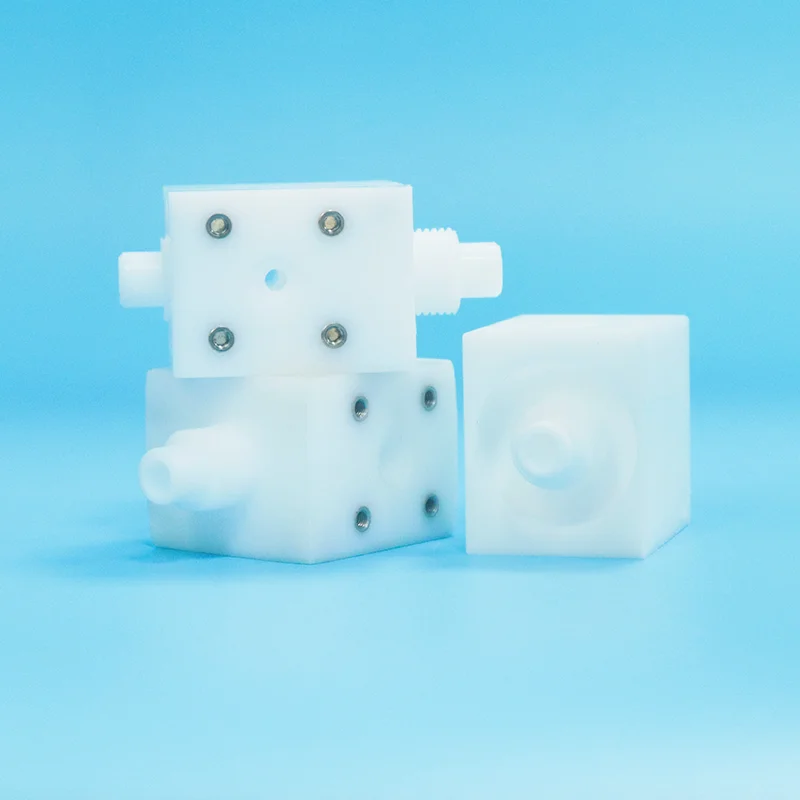

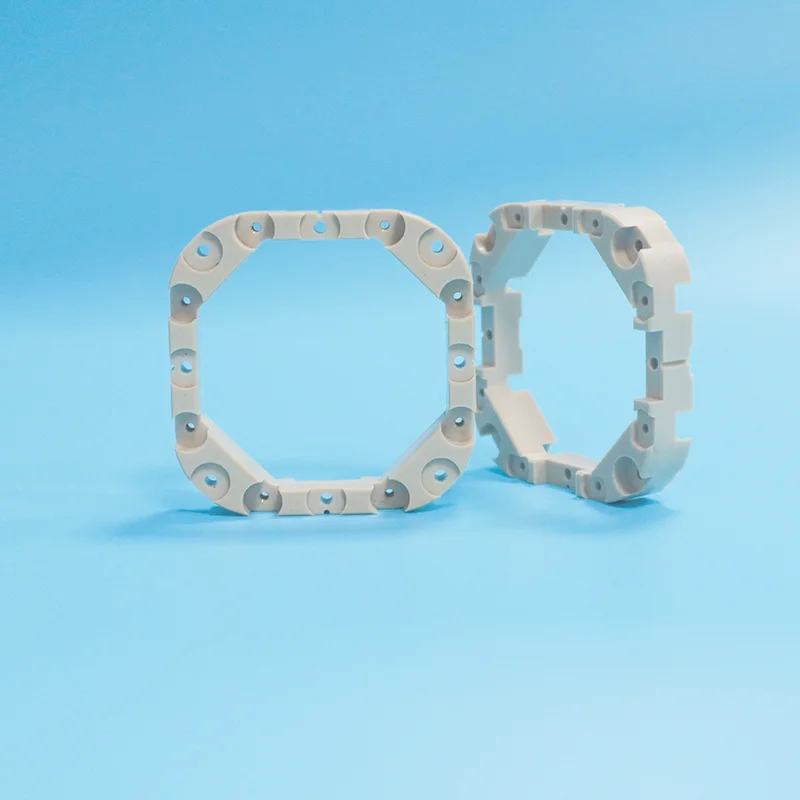

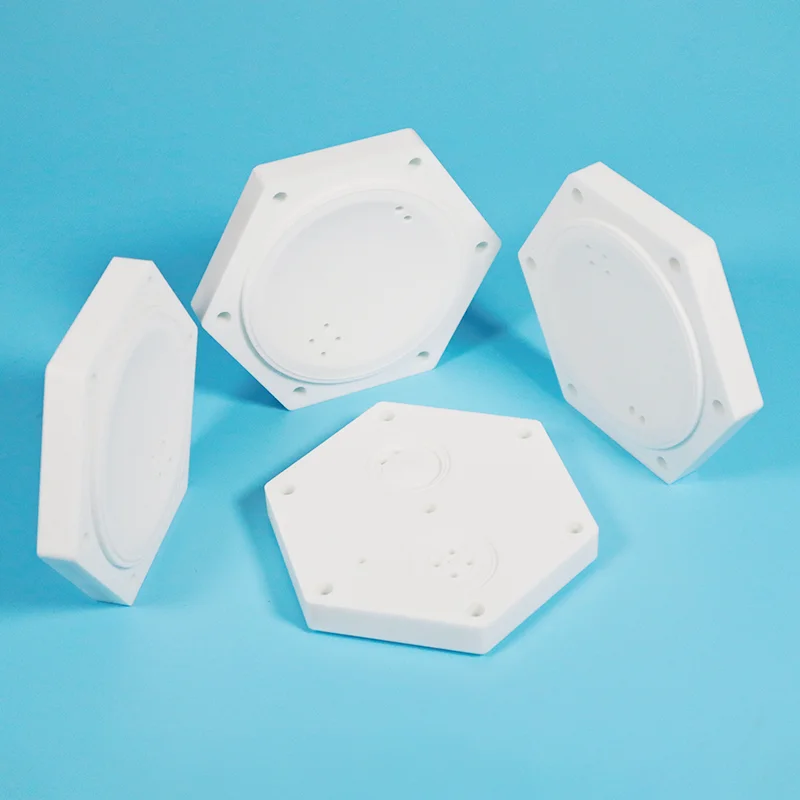

Σύνθετα εξαρτήματα: Μέρη πολλαπλών χαρακτηριστικών, οποιοδήποτε σχήμα μπορείτε να σχεδιάσετε

Επιλογές βαθμού υλικού

Οδηγός γρήγορης επιλογής

Εφαρμογές πραγματικού κόσμου

Μελέτη περίπτωσης 1: Προσαρμοσμένη έδρα βαλβίδας — 6x μεγαλύτερη διάρκεια ζωής

Πρόκληση: Ένα χημικό εργοστάσιο είχε μη τυποποιημένο μέγεθος σφαιρικής βαλβίδας. Οι τυπικές έδρες βαλβίδας PTFE δεν ταιριάζουν. Το εργοστάσιο τροποποίησε τα τυπικά καθίσματα επί τόπου, χρονοβόρα, δαπανηρά και η απόδοση στεγανοποίησης διακυβεύτηκε. Η διαρροή γινόταν κάθε 3-4 μήνες.

Λύση: Έδρες βαλβίδας PTFE εξατομικευμένης κατασκευής σε ακριβείς διαστάσεις βαλβίδων. Ποιότητα γεμάτη γυαλί για αντοχή στη φθορά σε λειαντικά μέσα.

Αποτέλεσμα: Τέλεια εφαρμογή. Δεν χρειάζονται τροποποιήσεις. Τα καθίσματα διήρκεσαν πάνω από 2 χρόνια, 6 φορές περισσότερο από τα τροποποιημένα τυπικά καθίσματα. Εξάλειψη 8.000 $/έτος σε κόστος τροποποίησης και χρόνο διακοπής λειτουργίας.

Μελέτη περίπτωσης 2: Σύνθετο στοιχείο PTFE — Επιτεύχθηκαν στενές ανοχές

Πρόκληση: Ένας κατασκευαστής εξοπλισμού ημιαγωγών χρειαζόταν ένα σύνθετο εξάρτημα PTFE με ανοχή ±0,02 mm, πολλαπλά χαρακτηριστικά και εξαιρετικά υψηλή καθαρότητα για χρήση σε καθαρό δωμάτιο. Το τυπικό PTFE δεν μπορούσε να καλύψει την ακρίβεια διαστάσεων.

Λύση: Μηχανική CNC ακριβείας με εγκατάσταση ελεγχόμενης θερμοκρασίας (68-72°F) για διατήρηση της σταθερότητας των διαστάσεων. Εφαρμόζεται ανόπτηση ανακούφισης από το στρες για την πρόληψη της ψυχρής ροής. Παρθένο PTFE υψηλής καθαρότητας με πλήρη ιχνηλασιμότητα.

Αποτέλεσμα: Πολύπλοκη γεωμετρία επιτυγχάνεται εντός ανοχής. Μηδενική μόλυνση στην επικύρωση καθαρού δωματίου. Δόθηκαν πολλές επαναλαμβανόμενες παραγγελίες.

Μελέτη περίπτωσης 3: Προσαρμοσμένη φλάντζα μεγάλης διαμέτρου — Χωρίς ραφή, χωρίς διαρροή

Πρόκληση: Ένα χημικό εργοστάσιο χρειαζόταν μια φλάντζα PTFE για μια φλάντζα με γυάλινη επένδυση διαμέτρου 2000 mm. Τυπικές φλάντζες δεν είναι διαθέσιμες σε αυτό το μέγεθος. Τα ειδικά κομμένα παρεμβύσματα από φύλλο ήταν πολύ ακριβά και είχαν αδυναμίες ραφής.

Λύση: Προσαρμοσμένο παρέμβυσμα PTFE χυτευμένο με συμπίεση με διάμετρο ακριβείας 2000 mm, βελτιστοποιημένο πάχος για προστασία φλάντζας με επένδυση γυαλιού.

Αποτέλεσμα: Μονοκόμματη χυτή κατασκευή — χωρίς ραφές. Τέλεια εφαρμογή. Καμία ζημιά στη φλάντζα με επένδυση από γυαλί. Το παρέμβυσμα λειτούργησε χωρίς διαρροές για 18 μήνες και συνεχίζεται.

Σημείωση: Τα πραγματικά αποτελέσματα της υπόθεσης διαφέρουν ανάλογα με τις συνθήκες εφαρμογής. Επικοινωνήστε μαζί μας για συστάσεις για συγκεκριμένες εφαρμογές.

Τεχνικές Προδιαγραφές

Ιδιότητες υλικού PTFE

Διαστατικές Δυνατότητες

Διασφάλιση Ποιότητας

Υλικό 100% Παρθένου Ρητίνης — χωρίς άλεσμα, χωρίς ανακυκλωμένο υλικό. Σταθερή ποιότητα, παρτίδα μετά από παρτίδα.

Πλήρης ιχνηλασιμότητα — Κάθε παρτίδα που μπορεί να ανιχνευθεί από την πρώτη ύλη έως το τελικό προϊόν. Πιστοποιητικά υλικού διαθέσιμα κατόπιν αιτήματος.

Επεξεργασία Ακριβείας — Εξαρτήματα επεξεργασμένα με ακρίβεια έως αυστηρές ανοχές με χρήση προηγμένου εξοπλισμού CNC.

Πιστοποιημένο κατά ISO 9001:2015 — Διαδικασίες παραγωγής πιστοποιημένες σύμφωνα με τα συστήματα διαχείρισης ποιότητας ISO.

Διαθέσιμοι βαθμοί συμβατοί με το FDA — Το Virgin PTFE και οι επιλεγμένες ποιότητες πληρούν τις απαιτήσεις του FDA 21 CFR 177.1550.

Δωρεάν υποστήριξη DFM — Αξιολογούμε το σχέδιό σας και προτείνουμε εναλλακτικές λύσεις γεωμετρίας ή υλικού για χαμηλότερο κόστος — ίδια λειτουργία, καλύτερη δυνατότητα κατασκευής. Περιλαμβάνεται σε κάθε προσφορά.

Prototype to Production — Μονό πρωτότυπο για παραγωγή μεγάλου όγκου — όλα υποστηρίζονται. Χρόνος παράδοσης: 5-7 ημέρες πρωτότυπο, 7-15 ημέρες παραγωγή.

FAQ

Ε: Τι χρειάζεστε για να αναφέρετε προσαρμοσμένα κατεργασμένα εξαρτήματα PTFE και πόσος χρόνος χρειάζεται;

Α: Τέσσερα πράγματα:

(1) Σχέδιο ή σκίτσο: 3D (STEP/IGES), 2D (PDF), ή ακόμα και ένα σκίτσο με το χέρι με βασικές διαστάσεις.

(2) Κατηγορία υλικού: συνιστούμε εάν δεν είστε σίγουροι.

(3) Ποσότητα: πρωτότυπο, μικρή παρτίδα ή παραγωγή.

(4) Εφαρμογή: θερμοκρασία, μέσα, πίεση (έτσι μπορούμε να προτείνουμε τον σωστό βαθμό).

Εναλλαγή προσφοράς: 24 ώρες.

Χρόνος παράδοσης πρωτοτύπου: 5-7 ημέρες.

Χρόνος παράδοσης παραγωγής: 7-20 ημέρες.

Αποστολή: Αεροπορία 5-15 ημέρες. Θάλασσα 15-30 μέρες.

Ε: Ποιες ανοχές μπορείτε να επιτύχετε και πόσο κοστίζει η προσαρμογή;

Α: Τυπική ανοχή: ±0,05 mm.

Ακρίβεια: ±0,02mm.

Το κόστος εξαρτάται από την πολυπλοκότητα, το μέγεθος, το υλικό, την ανοχή και την ποσότητα.

Σύγκριση κόστους: Ένα τυπικό ανταλλακτικό μπορεί να κοστίζει 50 $. Ένα προσαρμοσμένο εξάρτημα μπορεί να κοστίζει $200. Αλλά εάν το τυπικό ανταλλακτικό χρειάζεται αντικατάσταση κάθε 3 μήνες, το προσαρμοσμένο εξάρτημα εξοφλείται τον πρώτο χρόνο.

Βοηθάμε στη βελτιστοποίηση του σχεδιασμού σας για μείωση του κόστους — δωρεάν σχόλια DFM με κάθε προσφορά. Χωρίς κρυφές χρεώσεις. Πλήρης διαφάνεια.

Ε: Ποια είναι τα όρια και πώς με βοηθάτε να αποφύγω τα λάθη;

Α: Θερμοκρασία: -180°C έως +200°C (έως και +300°C βραχυπρόθεσμα).

Χημικά όρια:

Virgin PTFE: όχι για λιωμένα αλκαλικά μέταλλα ή φθόριο.

Γυαλί: όχι για HF ή ισχυρά αλκάλια.

Γεμάτο άνθρακα: όχι για ισχυρά οξειδωτικά.

Τα πιο συνηθισμένα λάθη: Σχεδιασμός για χύτευση με έγχυση (το PTFE δεν μπορεί να χυτευθεί με έγχυση), καθορίζοντας πολύ αυστηρές ανοχές (προσθέτει κόστος) ή επιλογή λανθασμένης ποιότητας για το μέσο εκτύπωσης.

Σας βοηθάμε να αποφύγετε αυτούς τους, δωρεάν ελέγχους DFM με κάθε προσφορά. Αξιολογούμε τη σχεδίαση, επιβεβαιώνουμε τη συμβατότητα, προτείνουμε τον σωστό βαθμό και προτείνουμε εναλλακτικές γεωμετρίας για χαμηλότερο κόστος.

Δεν κατασκευάζουμε μόνο ανταλλακτικά, λύνουμε προβλήματα στεγανοποίησης.
