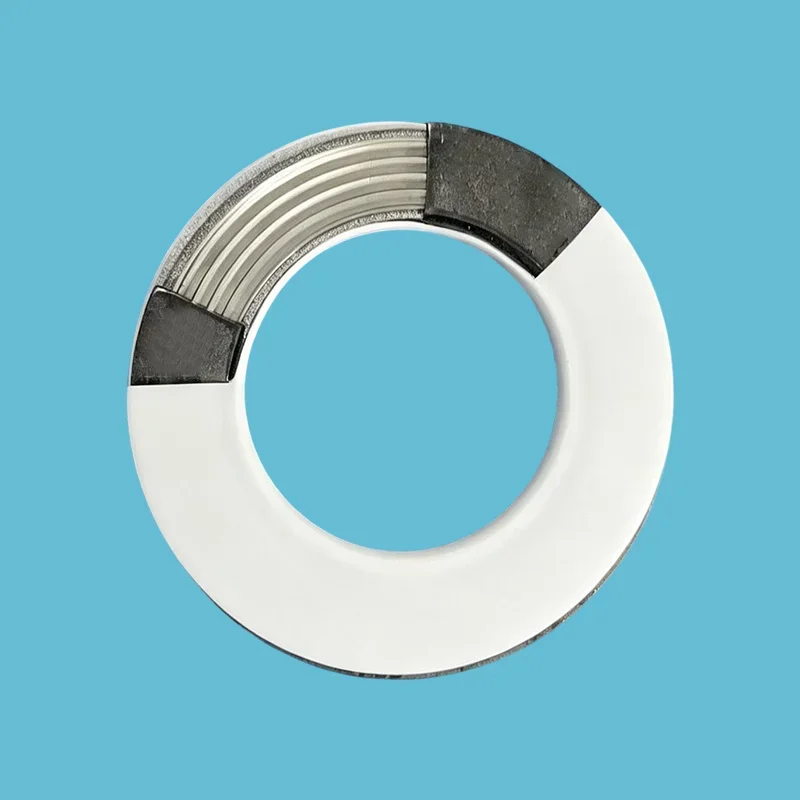

Φλάντζα φακέλου PTFE για φλάντζα με γυάλινη επένδυση

Σε αντίθεση με τις τυπικές φλάντζες PTFE που απαιτούν υψηλά φορτία έδρασης, η φλάντζα φακέλου PTFE για φλάντζες με επένδυση από γυαλί έχει σχεδιαστεί για να επιτυγχάνει αποτελεσματική στεγανοποίηση με χαμηλότερη πίεση μπουλονιού. Αυτό το προϊόν είναι κατάλληλο για αντιδραστήρες, δοχεία και συστήματα σωληνώσεων με επένδυση από γυαλί κατασκευαστών όπως η De Dietrich Process Systems και η Pfaudler, καθώς και για άλλα τυπικά σχέδια φλάντζας με επένδυση από γυαλί.

Τι κάνει τις φλάντζες με γυάλινη επένδυση διαφορετικές;

Οι φλάντζες χάλυβα με επένδυση από γυαλί (με επίστρωση γυαλιού) χρησιμοποιούνται ευρέως στον εξοπλισμό χημικής επεξεργασίας επειδή παρέχουν εξαιρετική αντοχή στη διάβρωση έναντι επιθετικών μέσων. Ωστόσο, η διαδικασία επίστρωσης γυαλιού δημιουργεί μοναδικές δυσκολίες σφράγισης. Η επιφάνεια της φλάντζας είναι συχνά ανώμαλη και κυματιστή, ενώ το ίδιο το γυάλινο στρώμα είναι εύθραυστο και ευαίσθητο σε υπερβολική δύναμη σύσφιξης.

Η πρόκληση της σφράγισης:

1. Ανώμαλη επιφάνεια φλάντζας: Η ανώμαλη επιφάνεια με επίστρωση γυαλιού δυσκολεύει τα συμβατικά παρεμβύσματα να επιτύχουν πλήρη επαφή και αξιόπιστη στεγανοποίηση.

2. Εύθραυστη γυάλινη επένδυση: Η υπερβολική ροπή του μπουλονιού μπορεί να βλάψει ή να σπάσει το στρώμα γυαλιού, οδηγώντας σε δαπανηρές επισκευές και διακοπές λειτουργίας του εξοπλισμού.

3. Περιορισμένη ικανότητα φόρτωσης μπουλονιών: Οι φλάντζες με επένδυση από γυαλί δεν μπορούν να αντέξουν τις ίδιες δυνάμεις σύσφιξης με τις μεταλλικές φλάντζες, απαιτώντας ένα παρέμβυσμα με καλύτερη προσαρμοστικότητα υπό χαμηλή δύναμη συμπίεσης.

4. Απαιτήσεις χημικής αντοχής: Το στεγανοποιητικό υλικό πρέπει να αντέχει σε οξέα, αλκάλια, διαλύτες και άλλα διαβρωτικά μέσα διεργασίας χωρίς υποβάθμιση.

Γιατί μια φλάντζα φακέλου PTFE;

Οδηγός σύγκρισης και επιλογής

Φάκελος PTFE vs Ταινία ePTFE vs Standard PTFE: για φλάντζες με γυάλινη επένδυση

Οδηγός γρήγορης επιλογής

Τυπική κατασκευή

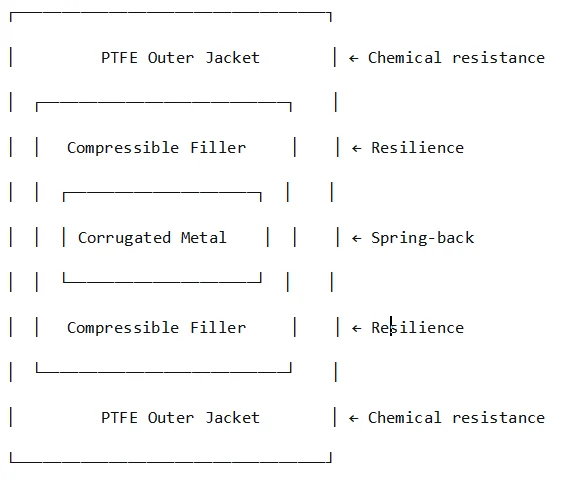

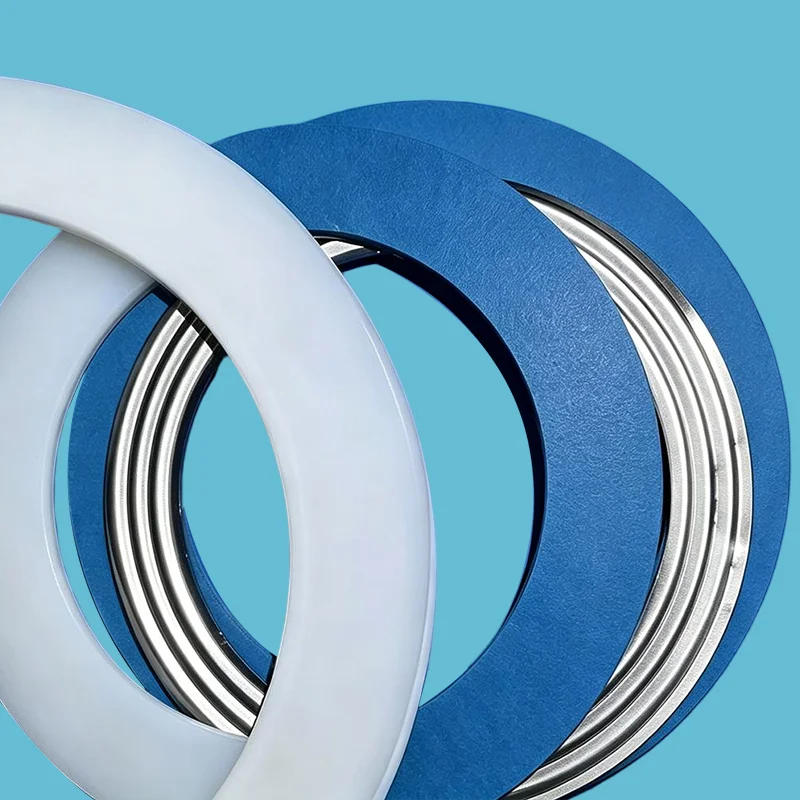

Η μοντέρνα φλάντζα φακέλου PTFE για φλάντζα με επένδυση από γυαλί συχνά ενσωματώνει ένα μεταλλικό κυματοειδές ένθετο με συμπιέσιμες στρώσεις πλήρωσης και στις δύο πλευρές, πλήρως εγκλωβισμένο σε PTFE:

Τεχνικές Προδιαγραφές

Ιδιότητες φλάντζας φακέλου με γυάλινη επένδυση

Διαθέσιμα υλικά πυρήνα

Μελέτη περίπτωσης

Σε ένα ενδιάμεσο εργοστάσιο παραγωγής API στο Anhui, ένα δοχείο απόσταξης με επένδυση από γυαλί λειτουργούσε υπό όξινες συνθήκες διεργασίας. Κατά τη μακροχρόνια συντήρηση, εμφανίστηκαν γρατσουνιές στην επιφάνεια της φλάντζας με επένδυση από γυαλί, εμποδίζοντας τα συμβατικά παρεμβύσματα να επιτύχουν τη σωστή επαφή στεγανοποίησης. Τα όξινα μέσα εισχώρησαν σταδιακά μέσα από την κατεστραμμένη περιοχή και έφτασαν στο μεταλλικό υπόστρωμα, προκαλώντας διάβρωση κάτω από τη γυάλινη επένδυση. Η φθορά αύξησε τους κινδύνους διαρροής και απείλησε την πρόωρη βλάβη του εξοπλισμού, με το πιθανό κόστος αντικατάστασης να ξεπερνά τα 200.000 RMB.

Για την επίλυση αυτού του προβλήματος, εγκαταστάθηκε μια φλάντζα με γυάλινη επένδυση, ενθυλακωμένη σε κάψουλα. Σχεδιασμένο για εύθραυστες και ανώμαλες επιφάνειες φλάντζας με επένδυση από γυαλί, το παρέμβυσμα συνδυάζει ένα χημικά ανθεκτικό τζάκετ PTFE με μια εύκαμπτη δομή πυρήνα.

Το στρώμα PTFE παρέχει εξαιρετική προστασία από τη διείσδυση οξέος και τη διάβρωση, ενώ ο συμπιέσιμος πυρήνας προσφέρει ανώτερη απόδοση ανάκτησης για να αντισταθμίσει τις μικρές γρατσουνιές της φλάντζας και τις επιφανειακές ανωμαλίες χωρίς να απαιτείται υπερβολική ροπή μπουλονιού, βοηθώντας στην προστασία της γυάλινης επένδυσης από περαιτέρω ζημιές.

Μετά την αντικατάσταση, το δοχείο απόσταξης με γυάλινη επένδυση πέτυχε σταθερή απόδοση σφράγισης και παρατεταμένη διάρκεια ζωής, αποφεύγοντας περίπου 200.000 RMB σε κόστος αντικατάστασης εξοπλισμού. Αυτή η εφαρμογή καταδεικνύει την αποτελεσματικότητα των ενθυλακωμένων παρεμβυσμάτων με ειδική φλάντζα με επένδυση γυαλιού στην πρόληψη διαρροής, τη μείωση του κόστους συντήρησης και τη βελτίωση της αξιοπιστίας του εξοπλισμού σε περιβάλλοντα φαρμακευτικής και λεπτής χημικής επεξεργασίας.

Διασφάλιση Ποιότητας

Ρητίνη 100% Virgin PTFE — σταθερή ποιότητα, παρτίδα μετά από παρτίδα

Σχεδίαση φιλική προς το γυαλί — η στεγανοποίηση χαμηλής ροπής προστατεύει τις εύθραυστες επιφάνειες

Συμβατότητα επωνυμίας — De Dietrich, Pfaudler και όλα τα τυπικά μεγέθη φλάντζας με επένδυση από γυαλί

Πλήρης ιχνηλασιμότητα — πιστοποιητικά υλικού διαθέσιμα κατόπιν αιτήματος

Συμβατό με TA-Luft — έλεγχος φυγής εκπομπών (επιλέξτε ποιότητες

Διαθέσιμοι βαθμοί συμβατοί με τον FDA — εφαρμογές τροφίμων και φαρμακευτικών προϊόντων

Χρόνος παράδοσης — τυπικά μεγέθη 5-10 ημέρες. προσαρμοσμένα μεγέθη 10-15 ημέρες

FAQ

Ε: Γιατί οι φλάντζες με γυάλινη επένδυση χρειάζονται ειδικές φλάντζες;

Α: Οι φλάντζες με γυάλινη επένδυση δεν είναι επίπεδες: έχουν κυματιστές, ανώμαλες επιφάνειες λόγω της διαδικασίας επίστρωσης γυαλιού.

Τα τυπικά παρεμβύσματα PTFE απαιτούν υψηλή ροπή μπουλονιού για να συμμορφωθούν: η οποία σπάει το εύθραυστο στρώμα γυαλιού. Ειδικά παρεμβύσματα φακέλων με συμπιέσιμους πυρήνες σφραγίζουν σε χαμηλή ροπή, προστατεύοντας τις εύθραυστες γυάλινες επιφάνειες παρέχοντας παράλληλα τη χημική αντοχή του PTFE.

Το κόστος χρήσης της λανθασμένης φλάντζας: Μια φλάντζα με ραγισμένη γυάλινη επένδυση κοστίζει 5.000 $+ για την επισκευή, συν τον χρόνο διακοπής παραγωγής.

Ε: Ποια φλάντζα λειτουργεί καλύτερα για τις φλάντζες De Dietrich και Pfaudler με γυάλινη επένδυση;

Α: Τα παρεμβύσματα φακέλων PTFE είναι η τυπική λύση στεγανοποίησης για τις De Dietrich, Pfaudler και όλες τις μεγάλες μάρκες εξοπλισμού με επένδυση από γυαλί. Διατίθεται σε όλα τα τυπικά μεγέθη που ταιριάζουν με τις διαστάσεις της φλάντζας κάθε κατασκευαστή. Για έντονα κυματιστές επιφάνειες ή μεγάλες διαμέτρους (DN600+), η ταινία ePTFE είναι επίσης εγκεκριμένη από την De Dietrich.

Το κλειδί είναι η εγκατάσταση με χαμηλή ροπή, οι φλάντζες με επένδυση από γυαλί απαιτούν συνήθως μόνο το 50-70% της τυπικής ροπής μπουλονιού.

Γρήγορος κανόνας:

Τυπικές φλάντζες → Φλάντζα φακέλου.

Σοβαρές ανωμαλίες → ταινία ePTFE.

Παρέχουμε παρεμβύσματα για όλες τις μεγάλες μάρκες εξοπλισμού με επένδυση από γυαλί, στέλνουμε το εμπορικό σήμα του εξοπλισμού σας και το μέγεθος της φλάντζας για προσφορά.

Ε: Ποια είναι τα όρια — και τα πιο συνηθισμένα λάθη;

ΕΝΑ: Θερμοκρασία: -180°C έως +200°C (τυπικές ποιότητες).

Πίεση: Έως 1,0 MPa (10 bar).

Χημική ουσία: pH 0-14 — Το μπουφάν PTFE παρέχει καθολική αντίσταση.

Τρία κοινά λάθη:

(1) Υπερβολική σύσφιξη: η πιο κοινή αιτία βλάβης της γυάλινης φλάντζας. Χρησιμοποιήστε ένα βαθμονομημένο δυναμόκλειδο και ακολουθήστε τις προδιαγραφές του κατασκευαστή της φλάντζας.

(2) Λάθος πάχος φλάντζας: το πάχος της φλάντζας πρέπει να είναι 4-5 φορές το μετρούμενο διάκενο φλάντζας.

(3) Χρήση τυπικών παρεμβυσμάτων PTFE: απαιτούν υψηλότερη ροπή και ΘΑ σπάσουν το γυαλί. Περιλαμβάνουμε προδιαγραφές εγκατάστασης σε κάθε παραγγελία. Ακολουθήστε τους. Χωρίς διαρροές. Χωρίς ζημιά στο γυαλί. Χωρίς εικασίες.
