Το Virgin PTFE αντέχει σχεδόν κάθε χημικό, αλλά υπό συνεχή συμπίεση ρέει ψυχρά: το φορτίο του μπουλονιού χαλαρώνει, η φλάντζα λεπταίνει και η άρθρωση αρχίζει να κλαίει. Σε εξοπλισμό με επένδυση από γυαλί, κεραμικό και πλαστικό το πρόβλημα αντιστρέφεται - η ροπή που απαιτείται για να διατηρείται σφραγισμένο το τυπικό PTFE είναι συχνά αρκετή για να σπάσει η ίδια η επιφάνεια της φλάντζας.
Αυτό το φύλλο επιλύει και τις δύο καταστάσεις αστοχίας με μία αλλαγή υλικού. Μικροσφαίρες κοίλου γυαλιού διασκορπίζονται μέσω της μήτρας PTFE, αυξάνοντας την ελαστική ανάκτηση από περίπου 21,8% έως και 55,8%. Το παρέμβυσμα διατηρεί τη δύναμη στεγανοποίησης με αισθητά λιγότερη πίεση του μπουλονιού και παραμένει αρκετά μαλακό ώστε να κλείνει πάνω από κοίλωμα και κυματισμό αντί να απαιτεί μια κατεργασμένη επιφάνεια.

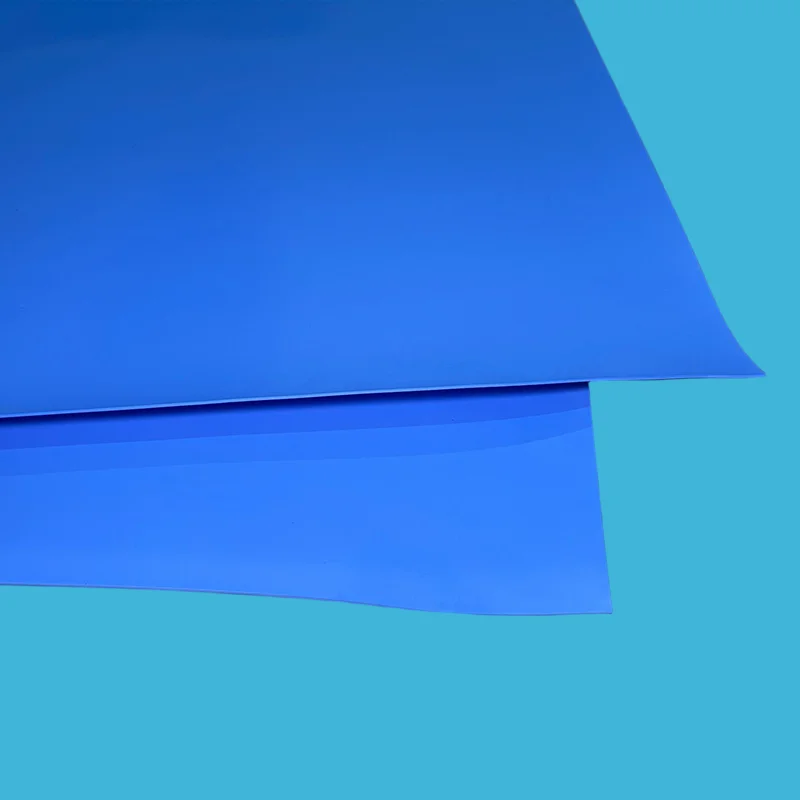

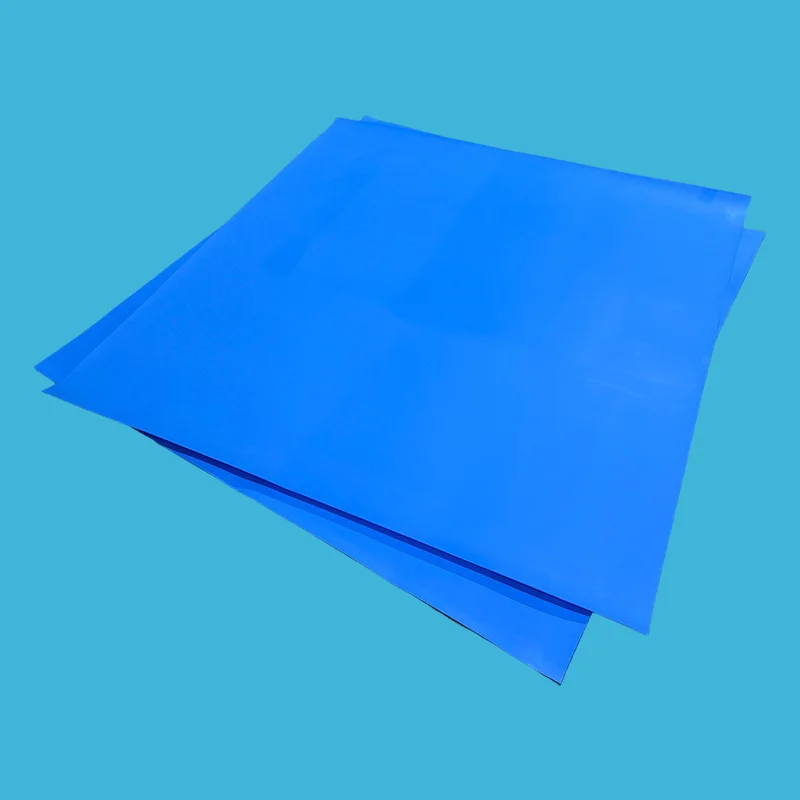

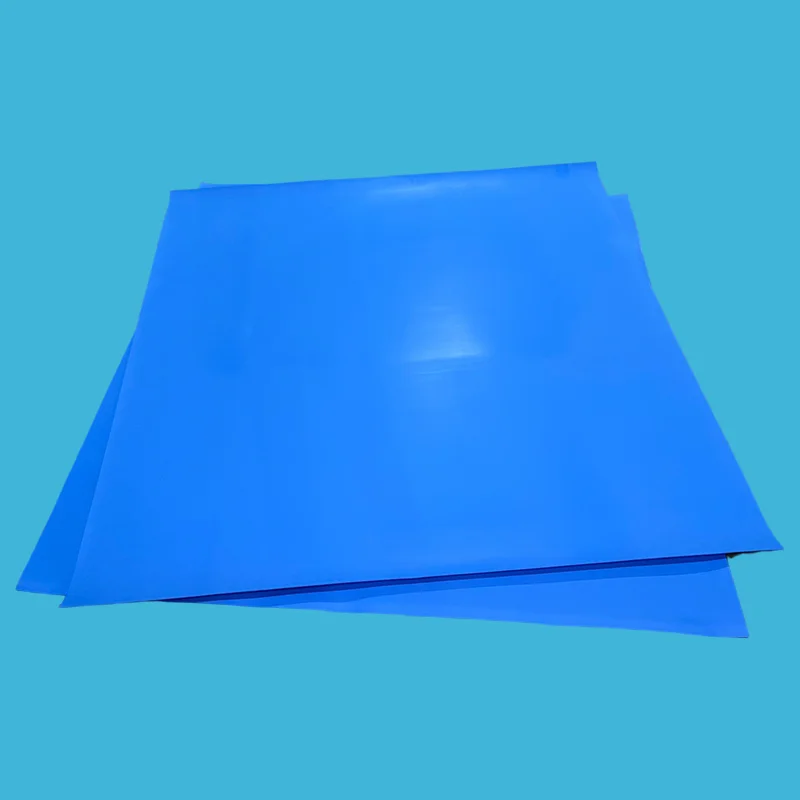

Ένα φύλλο PTFE γεμάτο με γυάλινες χάντρες είναι μια κατασκευασμένη ένωση, όχι μια επίστρωση. Οι ελαφριές κοίλες γυάλινες σφαίρες αναμειγνύονται ομοιόμορφα σε παρθένα ρητίνη PTFE πριν σχηματιστεί το φύλλο, έτσι ώστε η ενίσχυση να διατρέχει όλο το πάχος αντί να κάθεται στην επιφάνεια.
Τρία πράγματα αλλάζουν ως αποτέλεσμα. Πρώτον, οι σφαίρες διακόπτουν τα επίπεδα ολίσθησης που αφήνουν το PTFE να ρέει υπό φορτίο, έτσι η αντίσταση ερπυσμού βελτιώνεται και η ροπή του μπουλονιού διατηρείται πολύ περισσότερο. Δεύτερον, το υλικό αποκτά μετρήσιμα ελατήρια —Ανάκτηση 55,8% έναντι 21,8% για παρθένο PTFE— που σημαίνει ότι το παρέμβυσμα σπρώχνει προς τα πίσω στη φλάντζα μετά τη συμπίεση αντί να μένει στριμωγμένο. Τρίτον, επειδή σφραγίζει σε χαμηλότερη συμπίεση, μπορεί να χρησιμοποιηθεί σε φλάντζες που θα μπορούσαν να καταστραφούν από τη συμβατική ροπή εγκατάστασης PTFE.
Η χημική απόδοση παραμένει ανέπαφη. Η σύνθεση εξακολουθεί να καλύπτει το πλήρεςpH 0–14γκάμα και συνεχή εξυπηρέτηση από-180°C έως +200°C, άρα η μηχανική αναβάθμιση δεν έχει το κόστος της συμβατότητας των μέσων. Εάν συγκρίνετε τους τύπους πληρωτικών σε ολόκληρη την οικογένεια, τοτροποποιημένα φύλλα PTFEΗ επισκόπηση δείχνει πώς διαφέρουν οι ποιότητες γυάλινων σφαιριδίων, ινών γυαλιού, γραφίτη και μπρούτζου.
Η ανάκτηση είναι η ιδιότητα που αποφασίζει εάν μια άρθρωση εξακολουθεί να διατηρεί ροπή τον δώδεκα μήνα. Ο παρακάτω πίνακας συγκρίνει τα δύο υλικά με την ίδια μέθοδο δοκιμής.
| Υλικό | Ποσοστό ανάκτησης | Τι σημαίνει επί τόπου |
|---|---|---|
| Virgin PTFE | ~21,8% | Συμπιέζεται μόνιμα. Η ροπή του μπουλονιού χαλαρώνει και η φλάντζα παρουσιάζει διαρροή με την πάροδο του χρόνου |
| Γυάλινη μικροσφαιρία PTFE | ~32–55,8% | Ανακτά μετά τη συμπίεση. διατηρεί τη ροπή του μπουλονιού και παρατείνει τη διάρκεια ζωής της στεγανοποίησης |
Μεγαλύτερη ανάκτηση σημαίνει μεγαλύτερη δύναμη στεγανοποίησης, λιγότερες διαρροές και λιγότερο απρογραμμάτιστο χρόνο διακοπής λειτουργίας.
| Πρόβλημα πεδίου | Πώς το αντιμετωπίζει το γυάλινο PTFE μικροσφαιρών |
|---|---|
| Το καθαρό PTFE σέρνεται και διαρρέει υπό φορτίο | Οι γυάλινες μικροσφαίρες ενισχύουν τη δομή και κρατούν τη ροπή του μπουλονιού περισσότερο |
| Τραχιές ή οπές φλάντζες διαρρέουν | Το μαλακό, προσαρμόσιμο υλικό γεμίζει τις ανωμαλίες χωρίς λείανση ή μηχανική κατεργασία |
| Οι φλάντζες με επένδυση από γυαλί ραγίζουν κάτω από υψηλή ροπή | Στεγανοποιεί σε χαμηλή πίεση μπουλονιών, προστατεύοντας τις εύθραυστες επιφάνειες |
| Οι φλάντζες χάνουν τη δύναμη στεγανοποίησης με την πάροδο του χρόνου | Η ανάκτηση έως και 55,8% διατηρεί τη σφράγιση μετά τη συμπίεση |
| Οξέα, διαλύτες και καυστικά επιτίθενται στη φώκια | Η μήτρα PTFE παρέχει αντίσταση pH 0–14 |
Και οι τρεις είναι νόμιμες επιλογές, αλλά δεν είναι εναλλάξιμες. Ο παρακάτω πίνακας είναι αυτός που πρέπει να φέρει σε αναθεώρηση προδιαγραφών.
| Χαρακτηριστικό | Γυάλινη μικροσφαιρία PTFE | Virgin PTFE | PTFE από ίνες γυαλιού |
|---|---|---|---|
| Ποσοστό ανάκτησης | ~32–55,8%, εξαιρετικό | 21,8%, φτωχό | Μέτριος |
| Αντοχή σε ερπυσμό | Εξοχος | Φτωχός | Καλός |
| Συμπιεστό | Μαλακό και προσαρμόσιμο | Ακαμπτος | Μέτριος |
| Προστασία φλάντζας | Ασφαλές σε εύθραυστες φλάντζες | Μέτριος | Μπορεί να γρατσουνίσει επιφάνειες |
| Ανώτατο όριο πίεσης | Έως 55 bar | Έως 30 bar | Ψηλότερο, έως 100 bar |
| Χημική αντοχή | pH 0–14, εκτός από HF | pH 0–14 | pH 0–14, εκτός από HF και ισχυρά αλκάλια |
| Το καλύτερο για | Εύθραυστες φλάντζες, χαμηλή ροπή, θερμικός κύκλος | Καθαρά χημικά, λείες φλάντζες, υπηρεσία FDA | Λειαντικά μέσα, υψηλή πίεση |
Εάν η γραμμή σας υπερβαίνει τα 55 bar ή φέρει λειαντικό πολτό, τοΦύλλο PTFE γεμάτο με ίνες γυαλιούείναι η ισχυρότερη μηχανική επιλογή. Εάν λειτουργεί σε μέτρια πίεση και η πρόσοψη της φλάντζας είναι ο αδύναμος κρίκος, αυτός ο βαθμός είναι η σωστή προδιαγραφή.
| Εάν η αίτησή σας είναι… | Προσδιορίζω | Γιατί |
|---|---|---|
| Φλάντζες με επένδυση από γυαλί, κεραμικό ή πλαστικό | Γυάλινη μικροσφαιρία PTFE | Χαμηλή ροπή και φιλική προς τη φλάντζα |
| Ακατέργαστες, χωρίς κουκούτσια ή στρεβλωμένες φλάντζες | Γυάλινη μικροσφαιρία PTFE | Συμμορφώσιμο, γεμίζει παρατυπίες |
| Χημική επεξεργασία με οξέα και διαλύτες | Γυάλινη μικροσφαιρία PTFE | pH 0–14 καθολική αντίσταση |
| Επεξεργασία τροφίμων ή φαρμακευτικών προϊόντων | Γυάλινη μικροσφαιρία PTFE, κατηγορίας FDA | Διατίθενται βαθμοί συμβατοί με το FDA |
| Υπηρεσία θερμικής ποδηλασίας | Γυάλινη μικροσφαιρία PTFE | Διατηρεί τη σφράγιση μέσω των εναλλαγών θερμοκρασίας |
| Καθαρές, λείες φλάντζες σε τυπική εξυπηρέτηση | Virgin PTFE | Χαμηλότερο κόστος υλικού |
| Λειαντικά μέσα σε υψηλή πίεση | PTFE από ίνες γυαλιού | Υψηλότερη μηχανική αντοχή |
| Βιομηχανία | Τυπική εφαρμογή | Λόγος |
|---|---|---|
| Χημική επεξεργασία | Φλάντζες σωλήνων, καλύμματα αντιδραστήρων, εναλλάκτες θερμότητας | Αντίσταση pH 0–14 σε χαμηλή ροπή |
| Φαρμακευτικός | Αποστειρωμένος εξοπλισμός, βιοαντιδραστήρες | Καθαρό υλικό, μη μολυσματικό, συμμόρφωση με τον FDA |
| Φαγητό και ποτό | Συνδέσεις υγιεινής, εξοπλισμός πλήρωσης | Συμβατό με το FDA και καθαρίζεται εύκολα |
| Εξοπλισμός με επένδυση από γυαλί | Αντιδραστήρες και δοχεία με γυάλινη επένδυση | Η χαμηλή ροπή προστατεύει τις εύθραυστες επιφάνειες |
Η κοπή φλάντζας από αυτό το φύλλο ακολουθεί την ίδια λογική με άλλα υλικά μαλακής φλάντζας — βλΦλάντζες PTFEεύρος για τυπικά προφίλ ή στείλτε ένα σχέδιο για ένα πλήρως προσαρμοσμένο σχήμα.
Τα αναφερόμενα αποτελέσματα αντικατοπτρίζουν συγκεκριμένες εγκαταστάσεις πελατών. Τα πραγματικά αποτελέσματα ποικίλλουν ανάλογα με την κατάσταση της φλάντζας, τα μέσα, τη διαδικασία ροπής και τον κύκλο λειτουργίας. Μοιραστείτε τις συνθήκες εξυπηρέτησης και θα σας προτείνουμε την ποιότητα και το πάχος που τους ταιριάζει.
| Παράμετρος | Αξία | Μέθοδος δοκιμής |
|---|---|---|
| Εύρος θερμοκρασίας | -180°C έως +200°C | ASTM |
| Μέγιστη πίεση | Έως 55 bar (800 PSI) | — |
| Πυκνότητα | 1,55–1,70 g/cm³ | ASTM D792 |
| Συμπιεστό | ≥16% | ASTM F36 |
| Ανάκτηση | ≥32%, έως 55,8% σε ορισμένες βαθμίδες | ASTM F36 |
| Αντοχή σε εφελκυσμό | ≥10 MPa | ASTM F152 |
| Υλικό | Virgin PTFE συν κοίλες γυάλινες μικροσφαίρες | — |
| Συμμόρφωση με τον FDA | Διαθέσιμος | FDA 21 CFR 177,1550 |
| Μέγεθος (mm) | Εύρος πάχους (mm) |
|---|---|
| 1500 × 1500 | 1,0, 1,5, 2,0, 3,0 |
| 1500 × 4500 | 1,5, 2,0, 3,0 |
| Εθιμο | Κομμένο σε σχέδιο ή παρεχόμενο μεγάλο μέγεθος για εσωτερική κοπή φλάντζας |
Κάθε ιδιότητα παραπάνω συνδέεται με μια ονομαζόμενη μέθοδο ASTM αντί για μια εσωτερική κλίμακα, έτσι ώστε τα δεδομένα να μπορούν να ελεγχθούν ανεξάρτητα κατά την εισερχόμενη επιθεώρηση. Η πλήρης σειρά — επαλήθευση πρώτων υλών, έλεγχοι κατά τη διαδικασία, τελικές δοκιμές και αρχεία παρτίδων — περιγράφεται στοσελίδα διασφάλισης ποιότητας.
Στείλτε το μέγεθος, το πάχος, την ποσότητα και τα μέσα συντήρησης του φύλλου. Η τιμή της προσφοράς επιστρέφεται εντός 24 ωρών.
Τα δείγματα φύλλων, σωλήνων, ράβδων και φλάντζας τυπικού μεγέθους παρέχονται δωρεάν για αξιολόγηση ποιότητας. ο αγοραστής καλύπτει το κόστος ταχυμεταφορών. Τα προσαρμοσμένα μεγέθη αναφέρονται στο σχέδιο.
Γίνονται δεκτές μικρές δοκιμαστικές παραγγελίες σε τυπικά μεγέθη. Η τιμολόγηση όγκου ισχύει καθώς αυξάνεται η ποσότητα.
Τα πιστοποιητικά υλικού, οι εκθέσεις επιθεώρησης και οι δηλώσεις συμμόρφωσης εκδίδονται με την αποστολή κατόπιν αιτήματος.
Οι όροι πληρωμής είναι κατάθεση 30% T/T με το υπόλοιπο 70% πριν από την αποστολή. Η αποστολή γίνεται συνήθως από το λιμάνι Ningbo, περίπου μία ώρα από το εργοστάσιο, γεγονός που κρατά τα logistics στην ενδοχώρα μικρή. Οι πλήρεις εμπορικοί όροι παρατίθενται στοΣελίδα FAQ.
Είναι ένα υλικό φλάντζας υψηλής απόδοσης κατασκευασμένο από παρθένο PTFE ενισχυμένο με μικροσφαιρίδια κοίλου γυαλιού. Το τυπικό PTFE σέρνεται ή ρέει ψυχρά, υπό παρατεταμένο φορτίο και χάνει τη ροπή του μπουλονιού με την πάροδο του χρόνου. Το γυάλινο PTFE μικροσφαιρών αντιστέκεται στον ερπυσμό και επιστρέφει πολύ υψηλότερο ρυθμό ανάκτησης, επομένως διατηρεί τη δύναμη στεγανοποίησης περισσότερο, χρειάζεται λιγότερη ροπή στρέψης και διαρκεί περισσότερο σε απαιτητικές εργασίες.
Ναι — αυτή είναι μία από τις κύριες εφαρμογές του. Το υλικό έχει σχεδιαστεί για σφράγιση με χαμηλή ροπή μπουλονιού σε φλάντζες με επένδυση από γυαλί, κεραμικό και πλαστικό. Είναι μαλακό και εξαιρετικά προσαρμόσιμο, γεμίζοντας γρατσουνιές, κοιλώματα και επιφανειακές ανωμαλίες χωρίς υψηλή δύναμη συμπίεσης. Αυτό έχει σημασία γιατί η υπερβολική ροπή μιας φλάντζας με γυάλινη επένδυση μπορεί να σπάσει την επένδυση και κάθε επισκευή είναι δαπανηρή τόσο σε εξαρτήματα όσο και σε χρόνο διακοπής λειτουργίας.
Καλύπτει το πλήρες εύρος του pH 0–14 και ταιριάζει στα περισσότερα οξέα, αλκάλια, διαλύτες και υδρογονάνθρακες. Είναιδενσυμβατό με υδροφθορικό οξύ, επειδή οι γυάλινες μικροσφαίρες διαλύονται σε λειτουργία HF και η φλάντζα αστοχεί. χρησιμοποιήστε παρθένο PTFE ή PTFE γεμάτο άνθρακα εκεί. Το ανώτατο όριο πίεσης είναι 55 bar (800 PSI) — πάνω από αυτό, καθορίστε το PTFE γεμάτο με ίνες γυαλιού.
