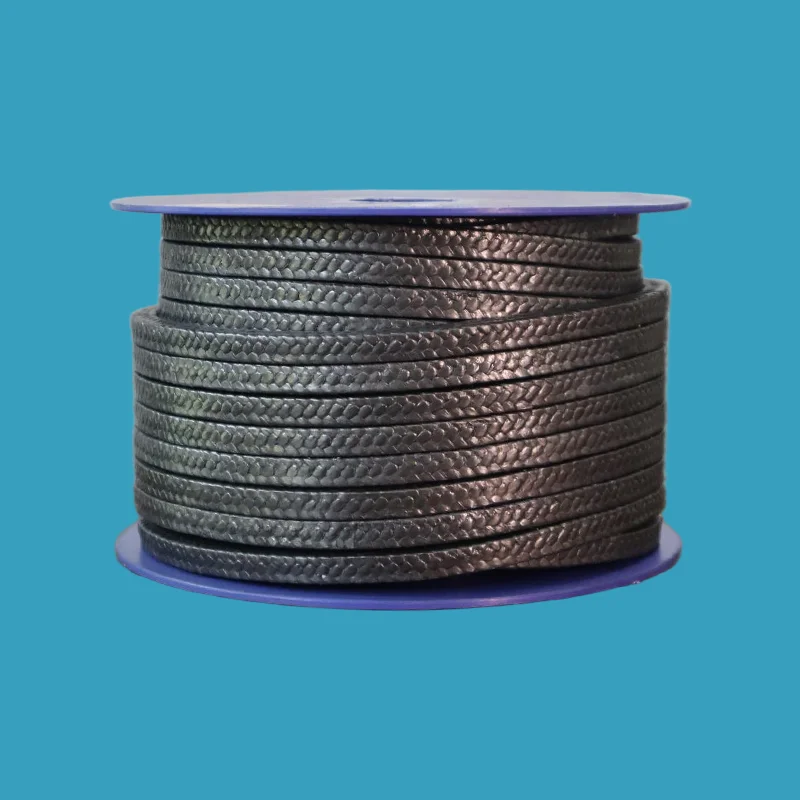

Συσκευασία πλεγμένη από ανθρακονήματα

Η Taifno είναι ένας επαγγελματίας και αξιόπιστος κατασκευαστής συσκευασιών πλεγμένων από ανθρακονήματα. Αυτό το προϊόν υψηλής απόδοσης έχει σχεδιαστεί για απαιτητικές συνθήκες λειτουργίας, με εύρος θερμοκρασίας από -240°C έως +350°C και δυνατότητες πίεσης έως 200 bar. Είναι ανθεκτικό σε ένα ευρύ φάσμα χημικών μέσων σε pH 0–14 (με εξαίρεση τα ισχυρά οξειδωτικά μέσα).

Τι είναι η συσκευασία από ανθρακονήματα;

Το Carbon Fiber Braided Packing είναι πλεγμένο από νήματα άνθρακα υψηλής αντοχής (με βάση το πολυακρυλονιτρίλιο, περιεκτικότητα σε άνθρακα πάνω από 90%) και είναι εμποτισμένη με διασπορά PTFE και λιπαντικά γραφίτη.

Οι ίνες άνθρακα παρέχουν εξαιρετική αντοχή σε εφελκυσμό, θερμική αγωγιμότητα και σταθερότητα διαστάσεων. Ο εμποτισμός PTFE/γραφίτη μειώνει την τριβή, αποτρέπει τη χάραξη του άξονα και προσθέτει χημική αντοχή.

Πώς λειτουργεί:

Ίνες άνθρακα: Παρέχουν αντοχή, θερμική αγωγιμότητα (διαχέει τη θερμότητα τριβής) και χημική σταθερότητα σε υψηλές θερμοκρασίες

Εμποτισμός PTFE/γραφίτη: Μειώνει την τριβή, αποτρέπει τη χάραξη του άξονα και ενισχύει τη χημική αντοχή

Πλεξούδα Interlock: Παρέχει ευελιξία, ομοιόμορφη επαφή του άξονα και αξιόπιστη στεγανοποίηση υπό πίεση

Γιατί να επιλέξετε τη συσκευασία από ανθρακονήματα;

The Middle Ground: Where Other Fail

Οδηγός σύγκρισης και επιλογής

Ανθρακονήματα εναντίον PTFE εναντίον γραφίτη εναντίον αραμιδίου/PTFE

Οδηγός γρήγορης επιλογής

Βασικές Εφαρμογές

Εφαρμογές πραγματικού κόσμου

Μελέτη περίπτωσης 1: Αντλία θερμού πετρελαίου διυλιστηρίου — 3 φορές μεγαλύτερη διάρκεια ζωής

Πελάτης: Μεγάλη εταιρεία διύλισης που χειρίζεται ζεστό λάδι στους 280°C

Πρόκληση: Η συσκευασία PTFE αντικαθιστόταν κάθε 4-6 μήνες. Η θερμοκρασία λειτουργίας ήταν 280°C — πάνω από το όριο συνεχούς συντήρησης του PTFE. Η συσκευασία μαλάκωσε και εξώθησε, προκαλώντας διαρροές και συχνές διακοπές λειτουργίας.

Λύση: Εγκατεστημένη συσκευασία από ανθρακονήματα με εμποτισμό PTFE/γραφίτη. Η υψηλή θερμική αγωγιμότητα διαχέει τη θερμότητα τριβής. Οι ίνες άνθρακα διατήρησαν αντοχή στους 280°C.

Αποτέλεσμα: Η συσκευασία διήρκεσε πάνω από 18 μήνες — 3 φορές περισσότερο. Μηδενική διαρροή. Τα διαστήματα συντήρησης επεκτείνονται από μήνες σε χρόνια.

Ετήσια εξοικονόμηση κόστους: 12.000 $ ανά αντλία.

Μελέτη περίπτωσης 2: Chemical Plant — Συμβατότητα pH 0-14

Πελάτης: Χημικό εργοστάσιο που αντλεί πολλές χημικές ουσίες σε πλήρες εύρος pH

Πρόκληση: Τη μια μέρα οξύ, την άλλη καυστική. Η συσκευασία PTFE λειτούργησε χημικά, αλλά δεν μπορούσε να διαχειριστεί τη θερμότητα που παράγεται σε υψηλές ταχύτητες. Συσκευασία γραφίτη οξειδωμένη σε οξέα.

Λύση: Συσκευασία από ανθρακονήματα με pH 0-14 χημική αντοχή και υψηλή θερμική αγωγιμότητα. Χειρίστηκε τόσο χημικά όσο και θερμότητα.

Αποτέλεσμα: Η συσκευασία εκτελείται αξιόπιστα σε όλες τις χημικές υπηρεσίες. Η απαγωγή θερμότητας εξαλείφει τη βαθμολογία του άξονα. Καμία αντικατάσταση σε 12 μήνες.

Σημείωση: Τα πραγματικά αποτελέσματα της υπόθεσης διαφέρουν ανάλογα με τις συνθήκες εφαρμογής. Επικοινωνήστε μαζί μας για συστάσεις για συγκεκριμένες εφαρμογές.

Τεχνικές Προδιαγραφές

Ιδιότητες συσκευασίας από ανθρακόνημα

Διαθέσιμοι βαθμοί

Διασφάλιση Ποιότητας

Υψηλής ποιότητας ανθρακονήματα — Κορυφαίας ποιότητας νήμα άνθρακα από κορυφαίους κατασκευαστές

PTFE/Εμποτισμός γραφίτη — Ενδελεχής επεξεργασία για σταθερή λίπανση και αντοχή στα χημικά

Πλέξιμο ακριβείας — Πλεκτή κατασκευή για ομοιόμορφη πυκνότητα και ευελιξία

Πλήρης ιχνηλασιμότητα — Κάθε παρτίδα που μπορεί να ανιχνευθεί από την πρώτη ύλη έως την τελική συσκευασία

Δοκιμασμένη απόδοση — Οι βαθμολογίες θερμοκρασίας, πίεσης και ταχύτητας επαληθευμένες σύμφωνα με τα βιομηχανικά πρότυπα

FAQ

Ε: Πότε πρέπει να χρησιμοποιείτε τη συσκευασία με πλέξη από ανθρακονήματα;

Α: Χρησιμοποιήστε το όταν χρειάζεστε μια συσκευασία που χειρίζεται θερμότητα, πίεση και χημικά μαζί, το μεσαίο σημείο όπου το PTFE αποτυγχάνει (πάνω από +260°C) και ο γραφίτης είναι υπερβολικός (κάτω από +350°C).

Πότε να το χρησιμοποιήσετε: +260°C έως +350°C, υψηλή ταχύτητα (έως 25 m/s), υψηλή πίεση, ζεστά λάδια, pH 0-14 χημικές ουσίες.

Πότε ΔΕΝ πρέπει να το χρησιμοποιείτε: Ισχυρά οξειδωτικά σε υψηλή θερμοκρασία (νιτρικό οξύ, χλώριο), ο άνθρακας οξειδώνεται.

Καθαρίστε χημικά κάτω από +200°C, το PTFE είναι φθηνότερο.

Ακραία ζέστη πάνω από +350°C, ο γραφίτης είναι καλύτερος.

Τρόφιμα/φάρμακα, το PTFE είναι συμβατό με το FDA, ο άνθρακας όχι.

Ε: Ανθρακονήματα έναντι PTFE έναντι γραφίτη, ποια σας εξοικονομεί χρήματα;

A: Το PTFE κοστίζει λιγότερο εκ των προτέρων, αλλά αποτυγχάνει πάνω από +200°C. Ο γραφίτης κοστίζει περισσότερο και χειρίζεται +650°C, αλλά εάν η υπηρεσία σας είναι κάτω από +350°C, πληρώνετε υπερβολικά για τη δυνατότητα που δεν χρειάζεστε.

Οι ίνες άνθρακα είναι το γλυκό σημείο: Πιο ψηλά από το PTFE, χαμηλότερα από τον γραφίτη, αλλά καλύπτουν το σκληρό μεσαίο εύρος όπου το PTFE αποτυγχάνει και ο γραφίτης δεν είναι απαραίτητος.

Γρήγορος κανόνας:

Κάτω από +200°C, καθαρίστε τα μέσα → PTFE.

+260°C έως +350°C, χημικά, υψηλή ταχύτητα → Ανθρακονήματα.

Πάνω από +350°C, ατμός → Γραφίτης.

Ε: Ποια είναι τα όρια και τα πιο συνηθισμένα λάθη;

ΕΝΑ: Θερμοκρασία: -240°C έως +350°C.

Πίεση: έως 30 bar (περιστροφικό), έως 200 bar (παλίνδρομο/στατικό).

Ταχύτητα: έως 25 m/s (περιστροφικό).

Χημική ουσία: pH 0-14, εκτός από ισχυρά οξειδωτικά σε υψηλή θερμοκρασία (νιτρικό οξύ, χλώριο) που προσβάλλουν τον άνθρακα.

Τρία κοινά λάθη:

(1) Χρήση ινών άνθρακα σε ισχυρά οξειδωτικά: ο άνθρακας οξειδώνεται. Χρησιμοποιήστε PTFE ή γραφίτη αντί.

(2) Υπερσφίξιμο: η υπερβολική συμπίεση καταστρέφει τη συσκευασία και αυξάνει τη θερμότητα τριβής. Χρησιμοποιήστε ένα δυναμόκλειδο.

(3) Πολύ μαλακός άξονας: οι ανθρακονήματα είναι σκληρές. εξασφαλίστε σκληρότητα άξονα ≥45 HRC ή χρησιμοποιήστε χιτώνιο άξονα.
